 Oggetto del messaggio: Fs Aln773 seconda serie in scala Z
MessaggioInviato: martedì 18 dicembre 2018, 10:39
Non connesso

Iscritto il: domenica 16 dicembre 2018, 23:33
Messaggi: 113
Località: Olanda
Sempre continuando sul filone diesel, un altra automotrice che ha servito molti anni nelle linee secondarie italiane, e ben si presta ad un uso in un plastico in Z è la Aln773.
La Aln773 seconda serie, nel breve periodo in cui vestì la livrea grigio-verde, era nel suo aspetto migliore, almeno per me.
L'ho riprodotta in questa livrea N e poi in Z. Ma lo stesso modello si presta alla livrea bianco-blu-avorio con strisce rosse delle automotrici FS.

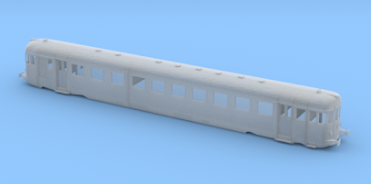

La scocca di partenza è il modello disponibile su shapeways in Smooth/Smoothest Detail Plastics.
Allegato:
HtfBv7c7NMyKwaPOp7PGcFx_49HGZQHdG1n7Eh5kF-o72yerWCeHunHPEumCHde37O7zMHv_LN0J2oiq2MGL38TCjdSs8zgud05_6LmWIM8YSuJxyZo=w371.png
HtfBv7c7NMyKwaPOp7PGcFx_49HGZQHdG1n7Eh5kF-o72yerWCeHunHPEumCHde37O7zMHv_LN0J2oiq2MGL38TCjdSs8zgud05_6LmWIM8YSuJxyZo=w371.png [ 57.13 KiB | Osservato 1332 volte ]

Per la verniciatura ho cominciato con la solita lavata in soluzione di acqua calda (la massima temperatura di un rubinetto), ammoniaca e sgrassatore. 15 minuti in una vasca ad utrasuoni o un paio d'ore sul termosifone.
Dopodiché una mano abbondante di primer fine Tamiya e una passata di carta vetro 600 con acqua.

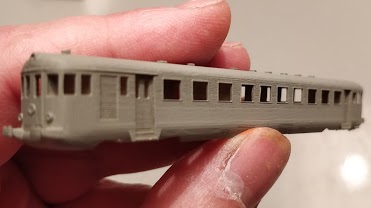

Quindi dopo la prima passata di colore puravest grigio nebbia la scocca si presenta cosí
Allegato:
c0P_pNmLN3GNa0EZRN38B2MYRrnvfCy2cjeV_7KvsD9zSpHVu-Hbn9IXbl3pmJ8MLFkhfc74lnDi-R8o1-DOBjftlvp-alvp9Hx6tckwF893H8pmafs=w371.jpg
c0P_pNmLN3GNa0EZRN38B2MYRrnvfCy2cjeV_7KvsD9zSpHVu-Hbn9IXbl3pmJ8MLFkhfc74lnDi-R8o1-DOBjftlvp-alvp9Hx6tckwF893H8pmafs=w371.jpg [ 14.04 KiB | Osservato 1332 volte ]

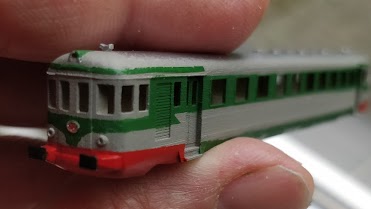

Ho poi applicato il verde magnolia con due mascherature, il rosso segnale sulle testate e finalmente l'argento sull'imperiale e sui cerchi dei fari. Il logo OM è stato dipinto in rosso al centro ed argento sulle lettere ed il contorno.
Allegato:
IMioQhePW3sKJx-9eIZFzC3YkiYdd6NC58hS_3-MnQkaGrtZxQXCnRzfIA-qwyTSFhd5Wx_8_hSNxLlBlVaKMLcVsn0_Zyvdcog18An7R3RzInPlxkE=w371.jpg
IMioQhePW3sKJx-9eIZFzC3YkiYdd6NC58hS_3-MnQkaGrtZxQXCnRzfIA-qwyTSFhd5Wx_8_hSNxLlBlVaKMLcVsn0_Zyvdcog18An7R3RzInPlxkE=w371.jpg [ 13.28 KiB | Osservato 1278 volte ]

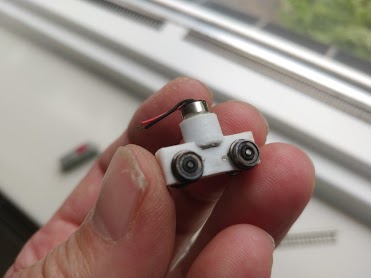

La motorizzazione è basata sul due carrelli standard da 3m (quelli che ho sviluppato per la famiglia delle articolate).
Allegato:
6c4y-KaY0ORH75sijYnle3R6_Vt8Ix-RPnpzoRGxmkv3g5sJvZ5SaQrkRv07-s86SX2Rs0C6QgRd4n6_pmvOQLIRkt8Ay_un_j0AizMra94qQQ_04w=w371.jpg
6c4y-KaY0ORH75sijYnle3R6_Vt8Ix-RPnpzoRGxmkv3g5sJvZ5SaQrkRv07-s86SX2Rs0C6QgRd4n6_pmvOQLIRkt8Ay_un_j0AizMra94qQQ_04w=w371.jpg [ 15.88 KiB | Osservato 1332 volte ]

Che sono stampati in PLA ed hanno ingranaggi modulo 0.2
Allegato:
gqmNLX-LT8evL84treA1QgUdn33-ha_-GTVR_u4jsN938692PUBqKnqbh_sSjLEryFBQBgiZ872t4v4m69zMgMaagrDBV1wtbAuc0xocntvSlZplGLQ=w371.jpg
gqmNLX-LT8evL84treA1QgUdn33-ha_-GTVR_u4jsN938692PUBqKnqbh_sSjLEryFBQBgiZ872t4v4m69zMgMaagrDBV1wtbAuc0xocntvSlZplGLQ=w371.jpg [ 14.45 KiB | Osservato 1332 volte ]

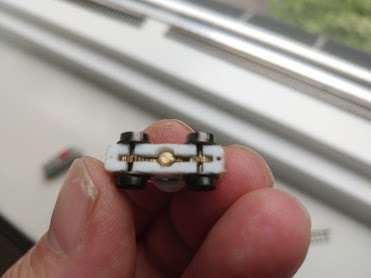

I due carrelli sono inseriti in un telaio stampato in PLA che si incastra nella scocca a pressione.
Il risultato, sebbene mancante ancora dei fianchi mostra buone caratteristiche di marcia in questo filmato youtube
Lo sviluppo del modello è illustrato sulla pagina La mia scala Z - Aln773
