 Oggetto del messaggio: FS E646/645 II serie in scala Z
MessaggioInviato: martedì 18 dicembre 2018, 13:28
Non connesso

Iscritto il: domenica 16 dicembre 2018, 23:33
Messaggi: 106
Località: Olanda
Ho sempre avuto un insana ed inspigabile passione per le e646.
Le ho realizzate solo in Z perché ce ne sono già molte e molto belle in Z.
Ho riprodotto la versione originale della II serie con le modanature di alluminio.
Le scocche di partenza sono nel modello disponibile su shapeways in Smooth/Smoothest Detail Plastics. Ho anche riprodotto le fiancate dei carrelli.
Allegato:
2oucjgHebpW-uagGkV2eHtSSbaLxTJqPRP00Ua7eDGhieabm24EnVIGH3LZKFcSiiZxX6E2WfnMyoccqcHy9szSnz5ARyrfb2CqggzPRA5U6jKgztueR=w371.png
2oucjgHebpW-uagGkV2eHtSSbaLxTJqPRP00Ua7eDGhieabm24EnVIGH3LZKFcSiiZxX6E2WfnMyoccqcHy9szSnz5ARyrfb2CqggzPRA5U6jKgztueR=w371.png [ 110.74 KiB | Osservato 1151 volte ]

Le scocche si dipingono bene con colori puravest, dopo averle lavate in soluzione di acqua calda (la massima temperatura di un rubinetto), ammoniaca e sgrassatore. 15 minuti in una vasca ad ultrasuoni o un paio d'ore sul termosifone. Siccome le scocche hanno grandi superfici piatte, ho prima dato una mano di stucco spray tamiya per averle molto lisce.
I colori sono castano, isabella, rosso segnale e argento per la 645 e grigio nebbia, verde magnolia, rosso segnale ed argento per la 646.
Allegato:
hDwZEp8x6fNFWNimlufjT6oHeqUvB8GxlqD3He2D_99PimfGL1Bal4TaC-zt5EpdV4VVz-Lx4LPqwfSbXrN-tYZZaJBzF-1WIMuAN6c31qybwO6SRQ=w371.jpg
hDwZEp8x6fNFWNimlufjT6oHeqUvB8GxlqD3He2D_99PimfGL1Bal4TaC-zt5EpdV4VVz-Lx4LPqwfSbXrN-tYZZaJBzF-1WIMuAN6c31qybwO6SRQ=w371.jpg [ 13.46 KiB | Osservato 1151 volte ]
'
Allegato:
5zTLLO6AWNlxWVnFMs2SAXn-d07-CSCcVgPTnce1HDJbxYo26F-3X8Gvla6bq5J_9bJv8bRB1X05rrQq7H7pDxGbOo1yHfjBVDv_ki787lzPV5pL8sQ=w371.jpg
5zTLLO6AWNlxWVnFMs2SAXn-d07-CSCcVgPTnce1HDJbxYo26F-3X8Gvla6bq5J_9bJv8bRB1X05rrQq7H7pDxGbOo1yHfjBVDv_ki787lzPV5pL8sQ=w371.jpg [ 13.81 KiB | Osservato 1151 volte ]

I pantografi sono quelli stampati in 2d e ripiegati che mi faccio in casa.
Allegato:
w7pnAVs8sowvRS1shxV0BReCynylCA4LVH_TO8l-VTGsE7rcVMDqBjFpnlfnpyDcAf8rFfFtPjr9GZo0n01Ls1LOIK6tA4ovzEIJ4UbcQ2arqLrCqELD=w371.jpg
w7pnAVs8sowvRS1shxV0BReCynylCA4LVH_TO8l-VTGsE7rcVMDqBjFpnlfnpyDcAf8rFfFtPjr9GZo0n01Ls1LOIK6tA4ovzEIJ4UbcQ2arqLrCqELD=w371.jpg [ 18.29 KiB | Osservato 1151 volte ]

Sono dipinti con il rosso 'ferrari' revell aquacolor. Invece gli isolatori sono stati macchiati di bianco.
I vetri sono tagliati al plotter da un foglio di acetato per proiezioni. Poi sono incollati con cianoacrliato applicato nell'infisso del finestrino.
Allegato:
AvwgQt_b5QOJTf6AhQm4MjmVb_bMLPtWrzXz89BzV5OamTFo5aorwMFHAfqz0FwzCAgCdbAj03sFQ9drSmzTEm5QkOwnD9Ky77AYS3r4RcKuxho-dlgw=w371.jpg
AvwgQt_b5QOJTf6AhQm4MjmVb_bMLPtWrzXz89BzV5OamTFo5aorwMFHAfqz0FwzCAgCdbAj03sFQ9drSmzTEm5QkOwnD9Ky77AYS3r4RcKuxho-dlgw=w371.jpg [ 20.24 KiB | Osservato 1151 volte ]

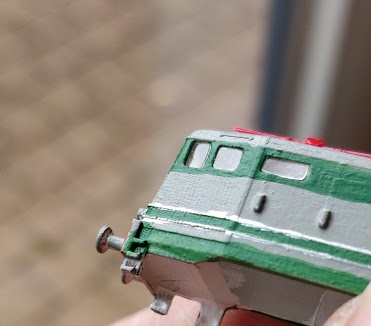

Il risultato mi sembra buono.
Ho poi aggiunto le cornici dei vetri frontali. sono tagliate al plotter da un foglio di acetato, precedentemente dipinto d'argento.
Allegato:
vrKm9uox42i1s1mpb-ByyRMnM_rEOeUCpLhsmNvLE9T72uZLLrjasbSU1jFc7u2JBtaadw6-PyI0OqKHO-Og3CL-cpGYNF-XduTzjVZg9qjSMSEsbw=w371.jpg
vrKm9uox42i1s1mpb-ByyRMnM_rEOeUCpLhsmNvLE9T72uZLLrjasbSU1jFc7u2JBtaadw6-PyI0OqKHO-Og3CL-cpGYNF-XduTzjVZg9qjSMSEsbw=w371.jpg [ 16.73 KiB | Osservato 1151 volte ]

Il telaio ed i carrelli sono stampati in PLA
I tre carrelli sono identici e sono tutti e tre motorizzati. I buchi che si vedono sono appunto le sedi dei motori.
Allegato:
bvNNeoy0mGePNklo1mTD-VcsUK30ncIh2-ruce4KVdadR2Nd9abSv_RIE8Jg77bVHq4h7zgPA1n9qtZocG8Tgr_Z49Qe1nBlNKczcDceeBXxFp-rBmv9=w371.jpg
bvNNeoy0mGePNklo1mTD-VcsUK30ncIh2-ruce4KVdadR2Nd9abSv_RIE8Jg77bVHq4h7zgPA1n9qtZocG8Tgr_Z49Qe1nBlNKczcDceeBXxFp-rBmv9=w371.jpg [ 15.8 KiB | Osservato 1151 volte ]

Non sono un enciclopedico del modellismo, ma non conosco alcuna altra realizzazione di e646 che abbia tutte le ruote motorizzate.
Gli ingranaggi sono modulo 0.2
Ciascuno dei tre carrelli ha presa di corrente su tutte le ruote che sono tutte motrici.
Infatti i carrelli possono viaggiare indipendentemente, come si vede in questo filmato youtube.
Oppure connessi nel telaio come si vede in quest' altro filmato.
Sfortunatamente nel togliere e rimettere le ruote dell'ultimo assale ho deformato l'asse che quindi saltella un po'.
Una volta sostituito, ho potuto provare la locomotiva, vedi filmato youtube
Ora potrò montare i fianchi dei carrelli, i miei ganci ed applicare le decals. A tempo debito.
Allegato:
19y3lz2qzzGaJektv2HqEOMO9m6sT6yr-ENL3nt4pwtBXUQIh59NFsgfJNlb6aYpyD5iuVI7RZ5dk05rjqiQSuILPF1khLxhuvM0ragKNUExY4wI7IM=w371.jpg
19y3lz2qzzGaJektv2HqEOMO9m6sT6yr-ENL3nt4pwtBXUQIh59NFsgfJNlb6aYpyD5iuVI7RZ5dk05rjqiQSuILPF1khLxhuvM0ragKNUExY4wI7IM=w371.jpg [ 16.68 KiB | Osservato 1151 volte ]


Commenti?
Ciao
G.
