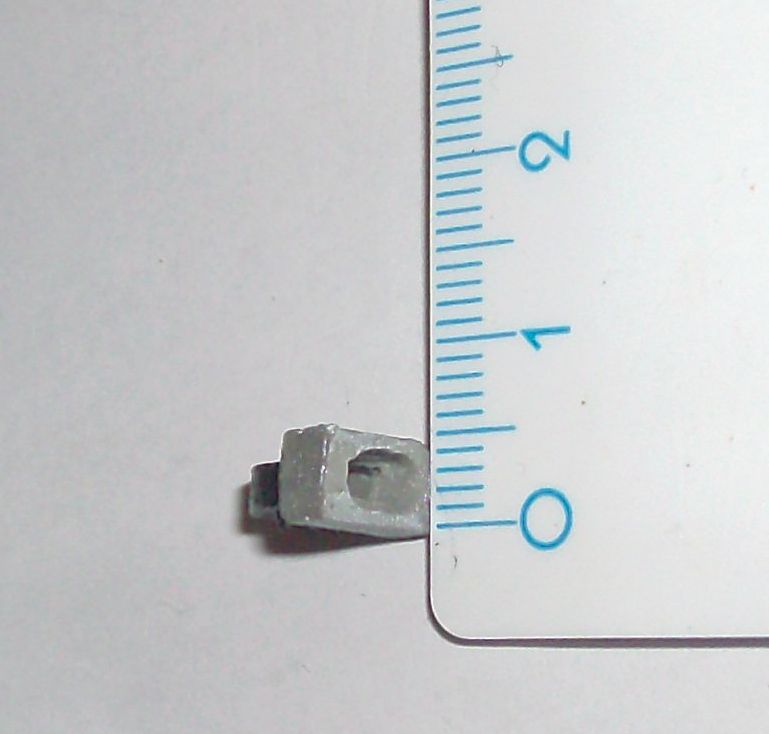

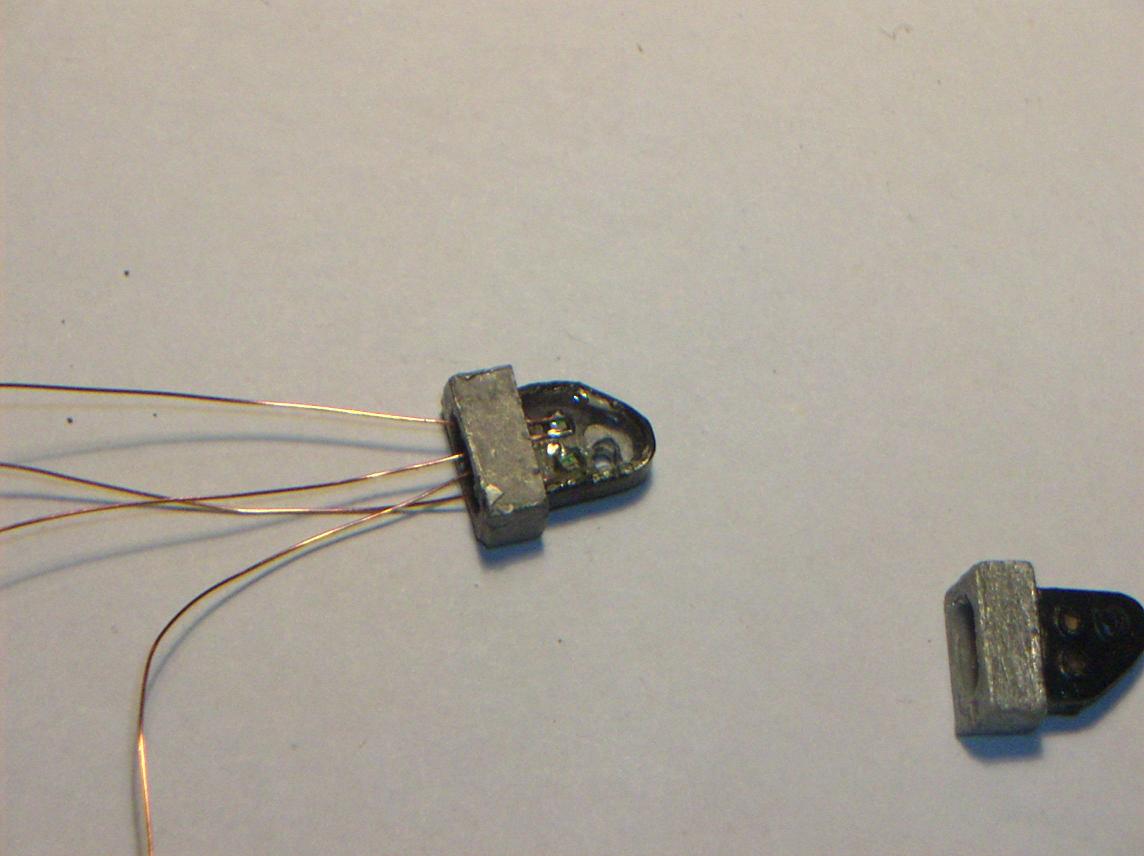

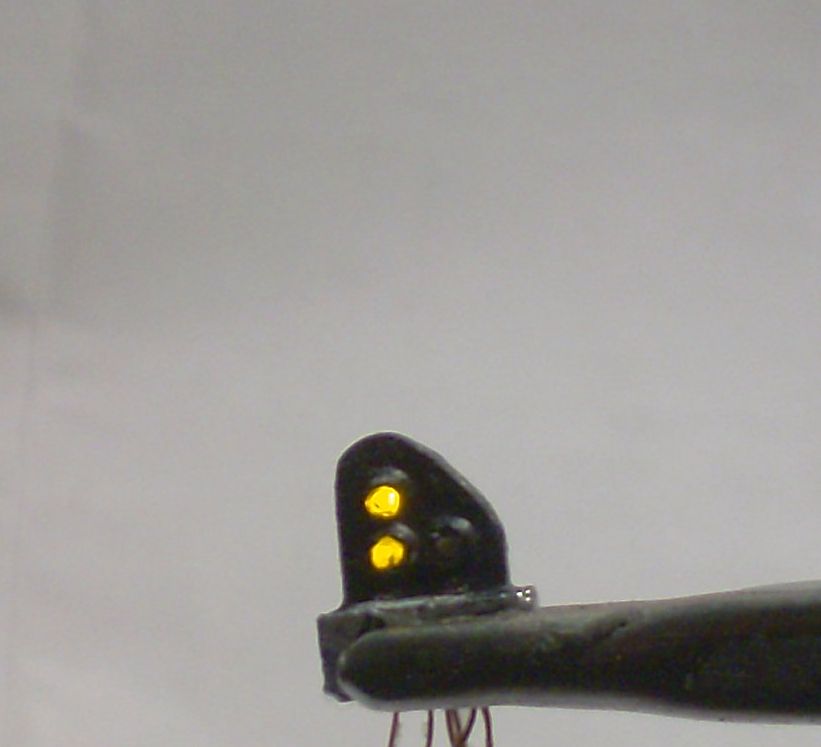

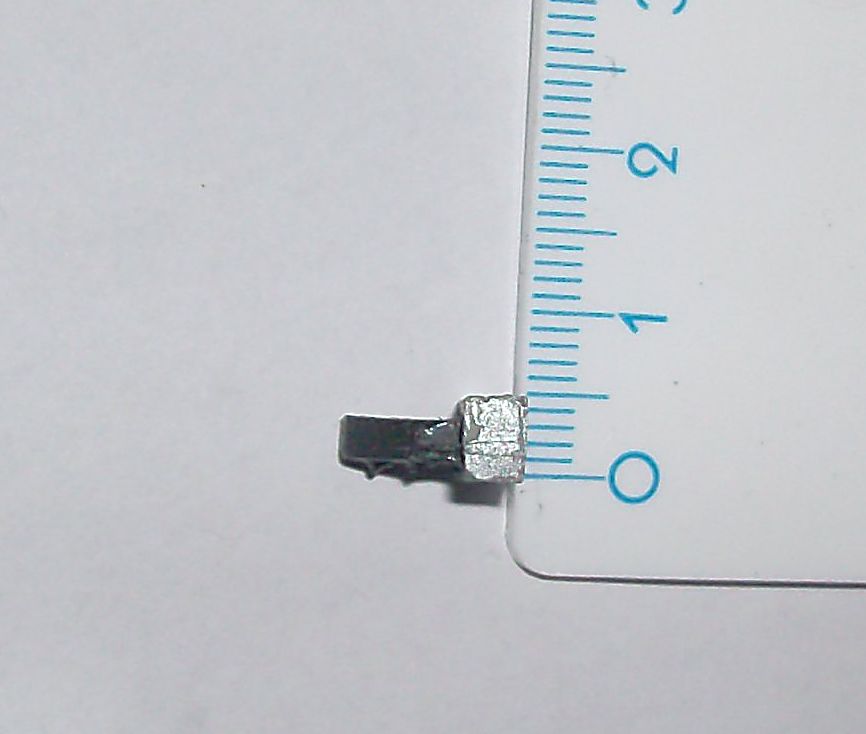

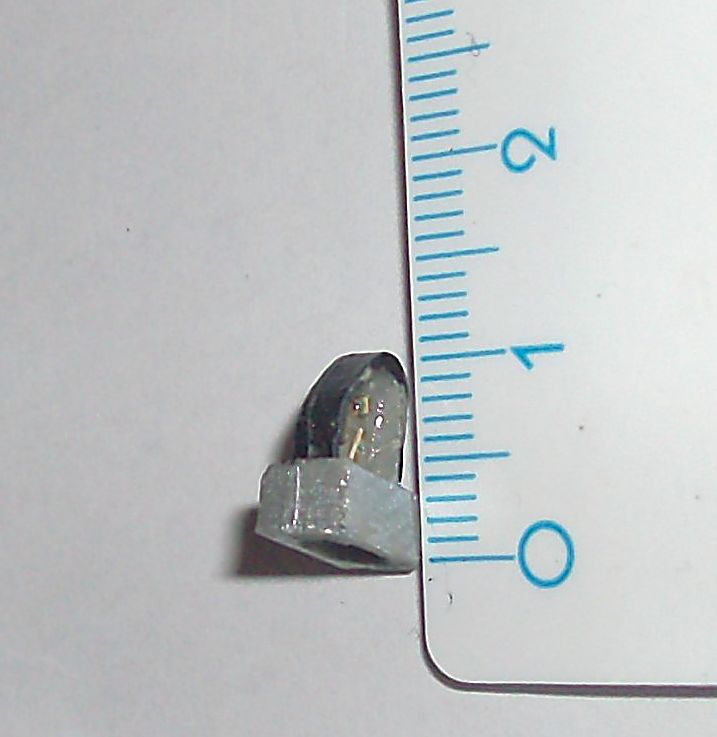

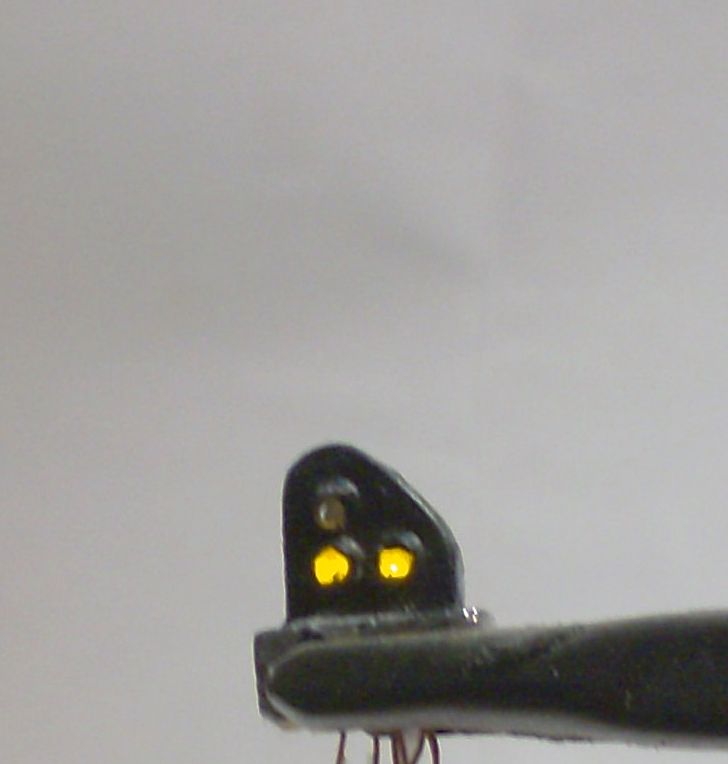

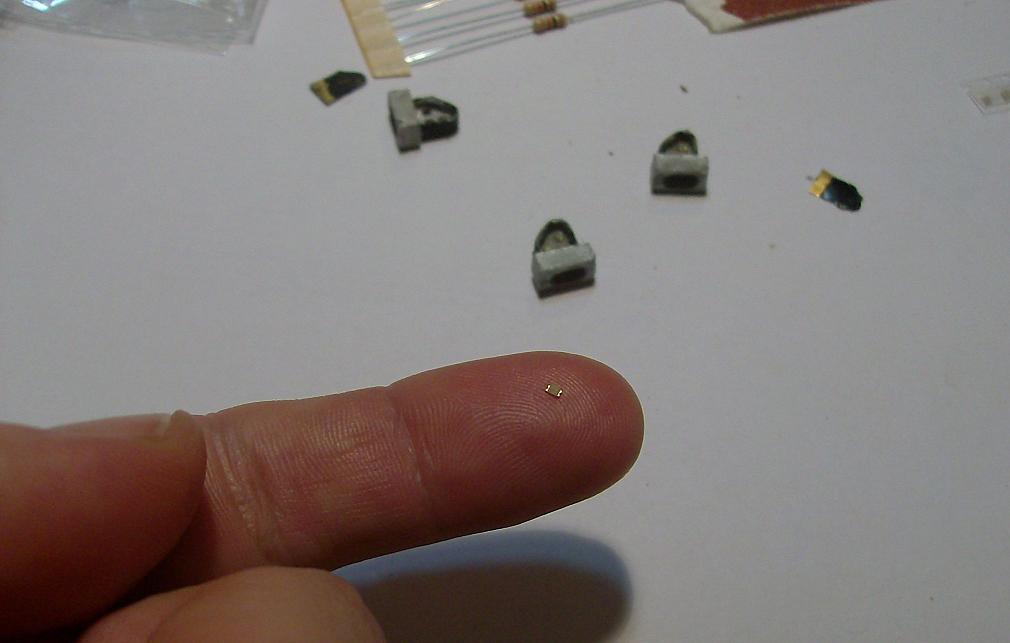

Ciao a tutti.Un amico mi ha chiesto di terminare l'assemblaggio di alcuni oggetti commerciali in kit.Nelle foto ho collocato i minuscoli led SMD all'interno di una fusione di metallo.L'involucro è però facilmente riproducibile anche con cartoncino oppure lamierino.Spero che queste foto del work in progress possano essere di aiuto a chiunque voglia cimentarsi nella realizzazione di marmotte illuminate scala H0.
Cordiali saluti
Alex

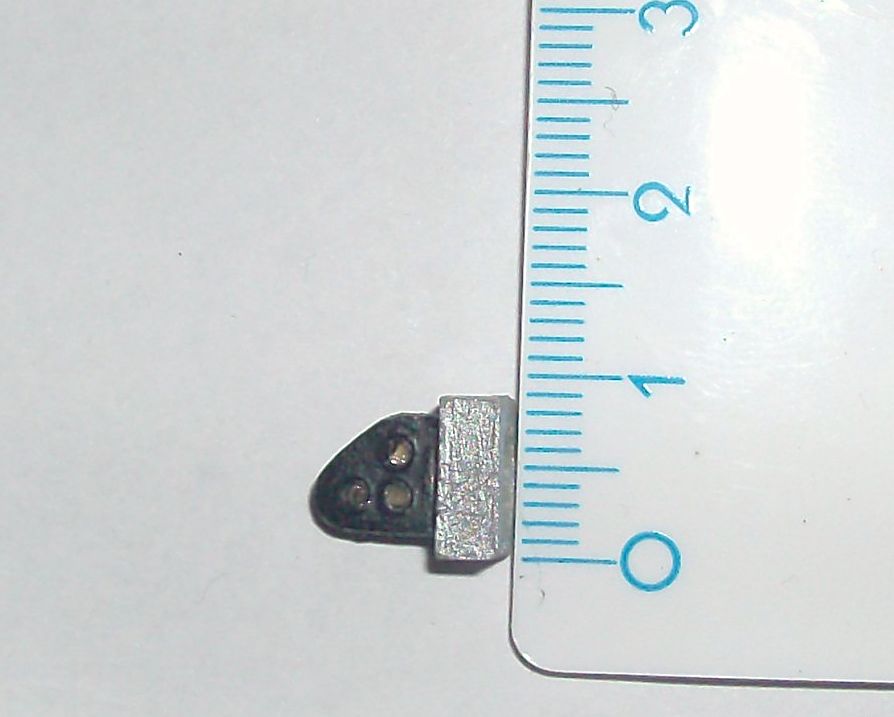

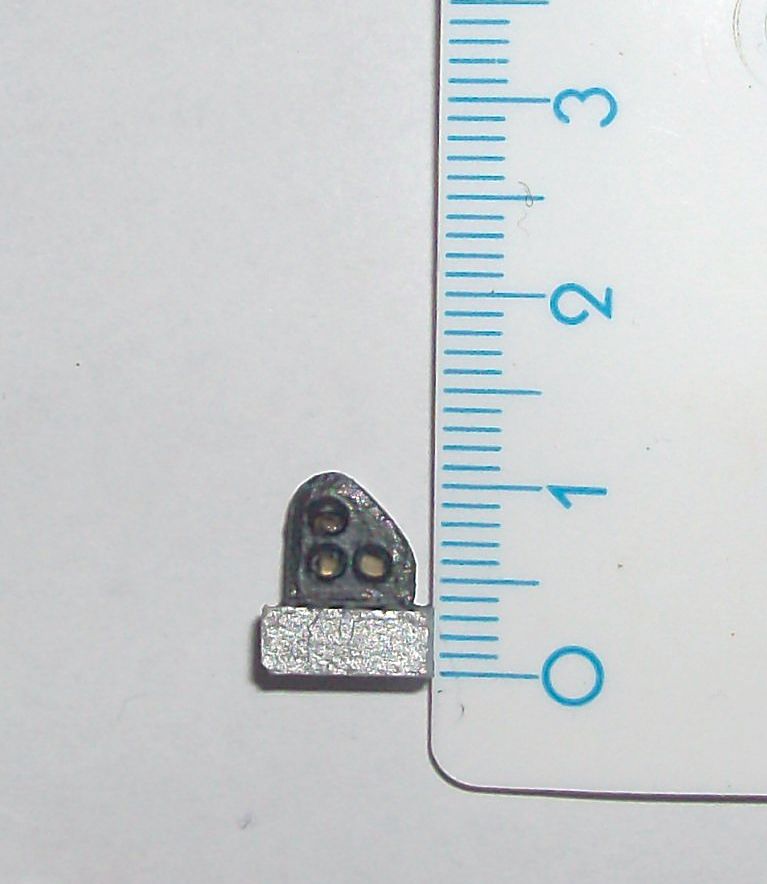

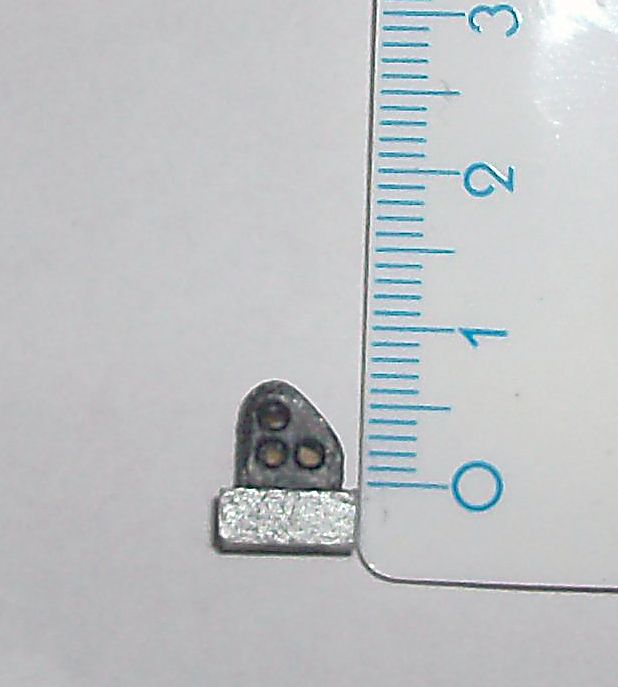

ciao, ci ho gia provato io tante volte ma con scarsi risultati.... posso farti qualche domanda? puoi fornire le dimensioni della marmotta e del basamento? cosi provo a farle in cartoncino..... con le misure che avevo io (forse sbagliate, veniva piccola!) e i micro led SMD come hai fatto a saldarli? io li sempre bruciati....

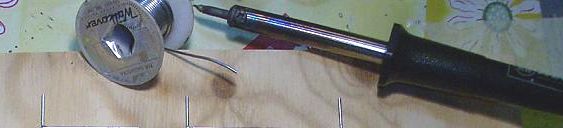

Per saldare i minuscoli led SMD ti occorrono 8 elementi:LENTE DI INGRANDIMENTO CON SOSTEGNO,LAMPADA DA TAVOLO,SALDATORE,STAGNO,PASTA SALDA,PINZETTA,NASTRO DI CARTA,TAVOLETTA DI LEGNO.

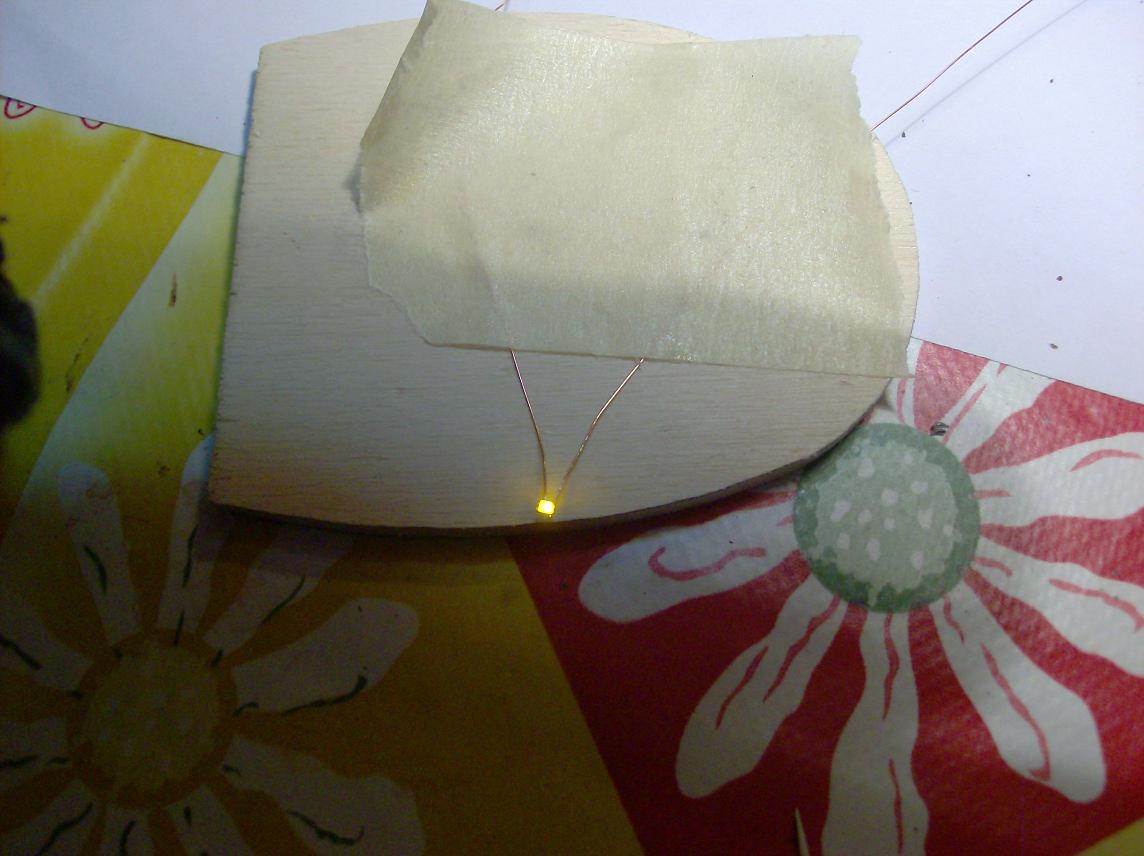

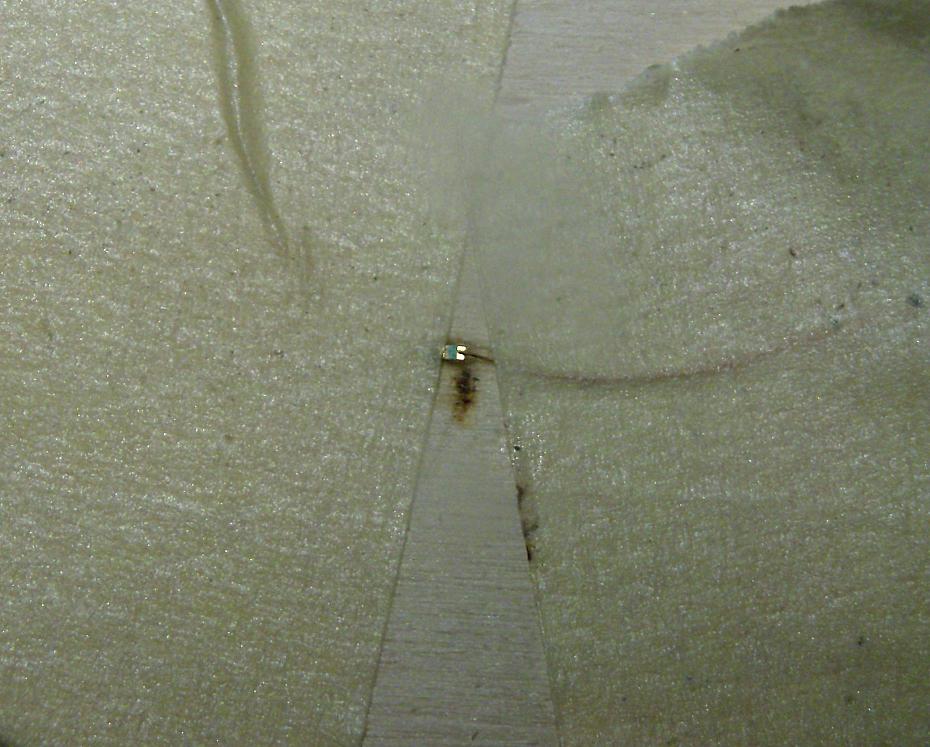

Prendi una tavoletta di legno e crea un piccolo solco capace di ospitare il piccolo led capovolto.Fissa con del nastro di carta il led lasciando scoperto solo il primo lato da saldare(vedi foto del primo messaggio).Prendi il filo smaltato(recuperabile anche da vecchi avvolgimenti di motori elettrici)e con un pò di carta vetrata elimina lo smalto solamente nella zona da saldare.Posiziona il filo vicino al led e bloccalo con altro nastro di carta.Metti un pò di pasta salda e pochissimo stagno(vedi foto).Avvicina rapidamente il saldatore sopra lo stagno,che sta sopra la pasta salda,che sta sopra al filo smaltato,che sta sopra al contatto del led.Ripeti l'operazione dall'altro lato.Per sicurezza dopo la saldatura,pulisci i residui di pasta salda con alcool e poi spruzza dello smalto trasparente sui contatti e zone limitrofe in modo da garantire un isolamento perfetto.Il lavoro è molto facile(io uso questi micro led per realizzare i lampioncini a cetra in scala N)Ci vuole solo molta pazienza,buona illuminazione e ottima lente di ingrandimento

Scusate ma i micro led dove li acquistate?
Nel negozio di elettronica che frequento io a Roma (GR elettronica) hanno disponibili solo quelli incapsulati da 3 mm e da 5 mm...........

ottima spiegazione! appena riesco a trovare i led sfusi provo a fare le marmotte...... purtroppo anche qui ad asti non li vendono sfusi... solo in striscia gia adesiva in blister da 3......

Credo che questi dovrebbero andare bene...

http://cgi.ebay.it/10-Led-smd-0603-Bian ... 3a57ed6e40

Oppure questi già cablati...

http://cgi.ebay.it/10x-LED-0402-GELB-ul ... 56424fcf37

http://cgi.ebay.it/art-trains-6951-Micr ... 1e6091eb93

Anche io ho cercato varie volte di portare a compimento questa opera...... ma senza raggiungere alcun risultato, anzi, con molti led buttati e nervosimo a fior di pelle.
Axel, come sempre direi, si dimostra il mago della scala N e tutto quello che fa sembra di una facilità unica.
I miei complimenti per la spiegazione dettagliata e funzionale che sarà di sicuro aiuto a molti modellisti.
Ciao

Alessandro, ti si è abbassata la vista a furia di saldare led smd?
Hai dovuto scrivere con caratteri giganti, porello (dicono in toscana), ti devi mettere gli occhiali..... come i terrestri, pensa un pò!

La tecnica la conoscevo, grazie a un collega di lavoro che si diletta con l'elettronica, l'unica domanda è.... ma che saldatore usi?
Sempre il + migliore assai.... che te lo dico a fà!!!
Ciauz,
Cesare

Bravissimo Alex, io non saprei da dove cominciare. Infatti le ho acquistate. Invece tu riproduci tutto ciò che serve per un plastico, dalla A alla Z.

ciao
Adriano

io che le ho avute sotto mani ed occhi vi posso assicurare che è davvero compllicato illuminarle. Credo siano in pochi ad averle illuminate sul pasltico vero?

Grazie Cesare e grazie a tutti
Uso un normale saldatore da 5,00 euro da 40w

Come ho già detto con gli stessi micro led smd ho realizzato anche un pò di lampioncini a cetra in scala N che ho installato sul mio plastico (quello pubblicato su TTM 44)

Ciao e complimenti per l'elaborazione!
Una domanda dato che sono poco pratico... i led SMD ci sono con luce bianco calda?
Quelli delle foto sono gialli normali? Me lo chiedo perchè l'effetto della luce bianca normale o gialla spesso è un po' fantascientifico... Stavo pensando ad applicazioni su fanali ecc.
Alessandro

E allora dillo, sei un mago e fai le magie, io manco con il saldatore a spillo ci riesco, pare che quando mi ci metto mi viene il parkinson e devo prima centrare il punto preciso, poi se ci metti pure che devo usare l'ingrandimento a tre lenti..... cavolo!!!
Comunque sei troppo bravo.... da invidia

Ciao e facci rosicare ancora...
Cesare

Oh Cesare troppe lodi mi fai tu è
GRAZIE!



Si esistono pure smd bianco caldo e dovrebbero essere questi:

http://cgi.ebay.it/10x-SMD-LED-0603-GOL ... 4aa83ea22f

Dico dovrebbero perchè quelli che ho io li ho comprati parecchio tempo fa e non ricordo neppure dove
