 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: giovedì 20 dicembre 2018, 11:56
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
ANDREA CAVALLI ha scritto:
Ho approntato delle " forchettine" con listelli legno che abbracciano le traversine. Le avvito al piano e quando ho raggiunto una soddisfacente e uniforme geometria fisso il binario. Infine rimuovo questi ausili . Idem per i binari paralleli.
Buon lavoro ,
Andrea


Andrea, qualche foto esplicativa? Il mio piano d'azione era prima provare a mano libera. Se non riesce,
avevo in mente di costruire una dima al taglio laser tipo https://www.youtube.com/watch?v=4nq4aDUZ8GY


ma preferirei qualcosa di piu`immediato con la stessa efficacia.


Giovanni


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: giovedì 20 dicembre 2018, 13:55
Non connesso

Iscritto il: mercoledì 28 agosto 2013, 14:28
Messaggi: 574
Località: Bologna
Domani mattina provvedo !
2 listelli a lato delle traversine ( 4x4 - 6x6 come vuoi )
incollati su un rettangolino di compensato con un foro per
la vite di fissaggio. La lunghezza del listello è pari a 2/4 traversine secondo raggio e scala.
Un numero appropriato di questi dispositivi ( tipo zoccoletto ) permettono di posare in sicurezza qualsiasi layout
Per i binari paralleli una unica asticella e vari profilati in legno incollati a intervalli opportuni assicurano la equidistanza in situazioni complesse ( es 3 - 6 binari paralleli in fascia curviliei ma anche dritti ).
Dime simili ma con il rettangolino di compensato sporgente a lato e relativo foro guida sono utili per posare segnali e pali linea aerea ...
Ad esempio una unica Dima permette di allineare 3 binari, centrare i pali della TE e posizionare i vari accessori a distanza di sicurezza ma sempre molto vicino al binario.


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: giovedì 20 dicembre 2018, 23:54
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179

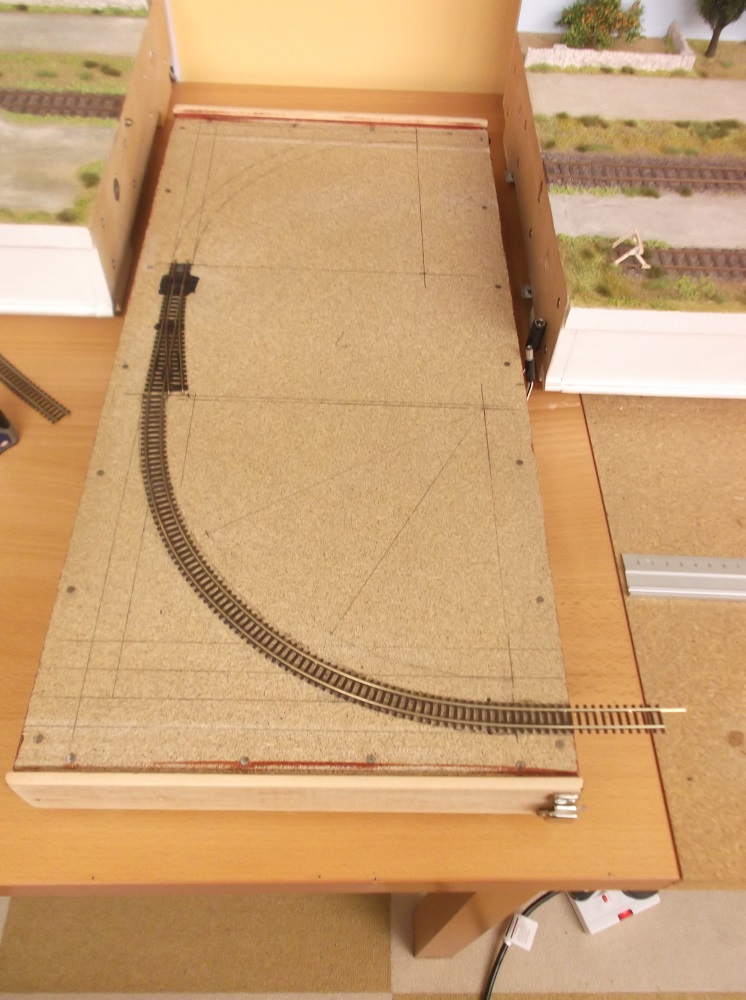

In attesa di prendere una decisione su come procedere per formare la curva con il raggio piu` stretto, sono riuscito a creare le altre curve solo ad occhio e a mano libera. I binari sono incollati con qualche goccia di Loctite super glue che permette qualche secondo per posizionare il binario. Prima ho incollato lo scambio e poi i binari curvi. Una dritta: i flessibili Peco ripotano sul dietro una freccia che indica il lato che deve essere posizionato per l'interno della curva per facilitare la curvatura del flessibile. Se si sbaglia viene molto piu` difficile curvare il flessibile. Alcune foto:


Allegato:
DSCF0548.JPG [ 284.19 KiB | Osservato 2967 volte ]


Allegato:
DSCF0549.JPG [ 297.46 KiB | Osservato 2967 volte ]


Allegato:
DSCF0550.JPG [ 288.17 KiB | Osservato 2967 volte ]


Allegato:
DSCF0551.JPG [ 296.87 KiB | Osservato 2967 volte ]


Allegato:
DSCF0552.JPG [ 287.87 KiB | Osservato 2967 volte ]



Giovanni


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: venerdì 21 dicembre 2018, 17:22
Non connesso

Iscritto il: mercoledì 28 agosto 2013, 14:28
Messaggi: 574
Località: Bologna

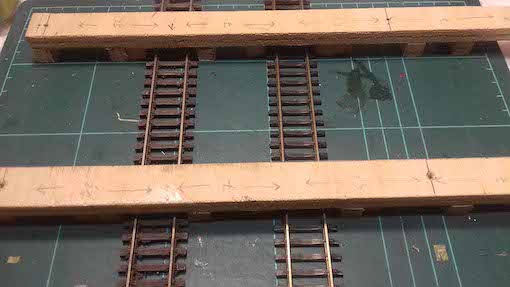

Ciao Giovanni,
un paio di foto esplicative e il risultato.


Allegati:
dima binari 1.jpg
dima binari 1.jpg [ 32.25 KiB | Osservato 2861 volte ]
dima binari 2.jpg
dima binari 2.jpg [ 25.75 KiB | Osservato 2861 volte ]
dima binari 3.jpg
dima binari 3.jpg [ 69.5 KiB | Osservato 2861 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: venerdì 21 dicembre 2018, 22:27
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
ANDREA CAVALLI ha scritto:
Ciao Giovanni,un paio di foto esplicative e il risultato.


Grazie Andrea. Infine una soluzione semplice l'avevo sotto gli occhi ma non me ne ero reso conto. Ho usato la curva sinistra (binari Fleischmann raggio 192mm) dell'altro plastico in scala N ' Piazzale Merci' come template. Ho lasciato il flessibile per un paio d'ore in quella posizione affinche prendesse grossomodo la forma richiesta e poi incollato in posizione.


Allegato:
DSCF0553.JPG [ 275.36 KiB | Osservato 2808 volte ]



Allegato:
DSCF0554.JPG [ 273.77 KiB | Osservato 2808 volte ]



Allegato:
DSCF0557.JPG [ 237.34 KiB | Osservato 2808 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: mercoledì 26 dicembre 2018, 21:34
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
Deciso di togliere anche l'altro portale di galleria (lato destro) dal modulo principale. Con l'altro modulo in posizione ho stuccato e livellato l'estremita` del modulo principale. Infine ho ricostruito la parete rocciosa ed ho applicato una prima passata di colore. Ora devo pensare al tracciato ed ai sezionamenti da fare tenendo conto che gli scambi Unifrog forniscono corrente contemporaneamente al ramo deviato e al corretto tracciato.

Allegato:
DSCF0558.JPG [ 231.63 KiB | Osservato 2707 volte ]


Allegato:
DSCF0559.JPG [ 253.75 KiB | Osservato 2707 volte ]


Allegato:
DSCF0561.JPG [ 259.39 KiB | Osservato 2707 volte ]


Saluti
Giovanni


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: mercoledì 2 gennaio 2019, 20:43
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
Propongo di adottare questo tracciato. Questo mi permettera`:

1) treni passanti

2) incrocio tra due treni

3)scambio di carri merci


Allegato:
e6.jpg [ 127.44 KiB | Osservato 2514 volte ]



Per polarizzare il cuore (frog) degli scambi Peco 55 Unifrog propongo di usare un semplice toggle switch.


Allegato:
e4.jpg [ 161.02 KiB | Osservato 2514 volte ]



Saluti


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: giovedì 3 gennaio 2019, 19:12
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
Finito di posare i peco 55 anche per il modulo laterale destro. Saldati tutti i fili ai binari e applicato una prima passata di colore Tamiya XF-64 (red brown) a pennello.

Allegato:
DSCF0563.JPG [ 288.89 KiB | Osservato 2393 volte ]


Giovanni


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: venerdì 4 gennaio 2019, 23:12
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
Prosegue la posa del tracciato. Invecchiato flessibile a parte (non riuscirei a farlo in-situ per la vicinanza dei marciapiedi di stazione


Allegato:
DSCF0566.JPG [ 256.51 KiB | Osservato 2271 volte ]



Saldati i fili al sotto delle rotaie

Allegato:
DSCF0567.JPG [ 237.22 KiB | Osservato 2271 volte ]


Allegato:
DSCF0568.JPG [ 196.97 KiB | Osservato 2271 volte ]


Allineato con il rispettivo modulo laterale ed incollato con Loctite

Allegato:
DSCF0569.JPG [ 247.09 KiB | Osservato 2271 volte ]


Dopo un paio di minuti ho tolto i pesi

Allegato:
DSCF0571.JPG [ 256.24 KiB | Osservato 2271 volte ]


Allegato:
DSCF0572.JPG [ 245.06 KiB | Osservato 2271 volte ]



Allegato:
DSCF0570.JPG [ 243.28 KiB | Osservato 2271 volte ]


Saluti

Giovanni


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: domenica 6 gennaio 2019, 19:00
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
Oggi ho eseguito la prima fase nel creare lo sfondo. Ho applicato un cielo estivo. Lo sfondo e` ID Backscenes Premium che e`adesivo.
http://www.art-printers.com/

Viene in due lunghezze, ciascuno di 150cm x 38cm. Avro` a sufficienza per fare anche lo sfondo per l'altro plastico in HO (Italian Style Timesaver)

Allegato:
DSCF0573.JPG [ 221.42 KiB | Osservato 2169 volte ]


Allegato:
DSCF0577.JPG [ 229.65 KiB | Osservato 2169 volte ]


Allegato:
DSCF0578.JPG [ 223.83 KiB | Osservato 2169 volte ]

Allegato:
DSCF0579.JPG [ 165.26 KiB | Osservato 2169 volte ]


Ho inoltre finito un'altro spezzone di flessibile

Allegato:
DSCF0575.JPG [ 201.52 KiB | Osservato 2169 volte ]


Allegato:
DSCF0580.JPG [ 158.45 KiB | Osservato 2169 volte ]

Allegato:
DSCF0581.JPG [ 204.01 KiB | Osservato 2169 volte ]



Saluti


Giovanni


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: lunedì 7 gennaio 2019, 13:29
Non connesso
Avatar utente

Iscritto il: sabato 1 dicembre 2007, 15:51
Messaggi: 5021
Località: TROPEA(VV)
Bello! :)


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: mercoledì 9 gennaio 2019, 22:12
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
Prosegue la posa del tracciato.


Allegato:
DSCF0586.JPG [ 252.26 KiB | Osservato 1932 volte ]


Allegato:
DSCF0584.JPG [ 254.79 KiB | Osservato 1932 volte ]


Allegato:
DSCF0585.JPG [ 201.49 KiB | Osservato 1932 volte ]


Allegato:
DSCF0587.JPG [ 243.43 KiB | Osservato 1932 volte ]


Allegato:
DSCF0588.JPG [ 252.09 KiB | Osservato 1932 volte ]


Allegato:
DSCF0589.JPG [ 247.12 KiB | Osservato 1932 volte ]




Sezionamento per permettere aggancio/ sgancio carri merci in coda al convoglio con loco da manovra.


Allegato:
DSCF0590.JPG [ 250.22 KiB | Osservato 1932 volte ]


Allegato:
DSCF0591.JPG [ 246.41 KiB | Osservato 1932 volte ]


Allegato:
DSCF0593.JPG [ 196.02 KiB | Osservato 1932 volte ]



Saluti


Giovanni


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: sabato 19 gennaio 2019, 22:49
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
Qualche lavoretto oggi.
Allegato:
DSCF0594.JPG [ 233.66 KiB | Osservato 1748 volte ]


Cablato sezionamento

Allegato:
DSCF0595.JPG [ 263.96 KiB | Osservato 1748 volte ]



Montati i micro switch

Allegato:
DSCF0596.JPG [ 281.04 KiB | Osservato 1748 volte ]


Allegato:
DSCF0597.JPG [ 290.83 KiB | Osservato 1748 volte ]


Allegato:
DSCF0598.JPG [ 258.84 KiB | Osservato 1748 volte ]



Saluti


Giovanni


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: domenica 20 gennaio 2019, 18:55
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
Prima prova sugli scambi. Tutto bene.

https://www.youtube.com/watch?v=io3Gget ... e=youtu.be

Giovanni


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: San Giuliano `revisited' di Giovanni Leone
MessaggioInviato: lunedì 28 gennaio 2019, 0:24
Non connesso

Iscritto il: lunedì 29 aprile 2013, 12:59
Messaggi: 179
Incomincia la posa della massicciata.

Allegato:
DSCF0609.JPG [ 218.36 KiB | Osservato 1351 volte ]


Allegato:
DSCF0610.JPG [ 270.35 KiB | Osservato 1351 volte ]


Allegato:
DSCF0611.JPG [ 265.72 KiB | Osservato 1351 volte ]




Finito di posare tracciato modulo lato A.

Allegato:
DSCF0612.JPG [ 248.39 KiB | Osservato 1351 volte ]


Allegato:
DSCF0613.JPG [ 210.45 KiB | Osservato 1351 volte ]

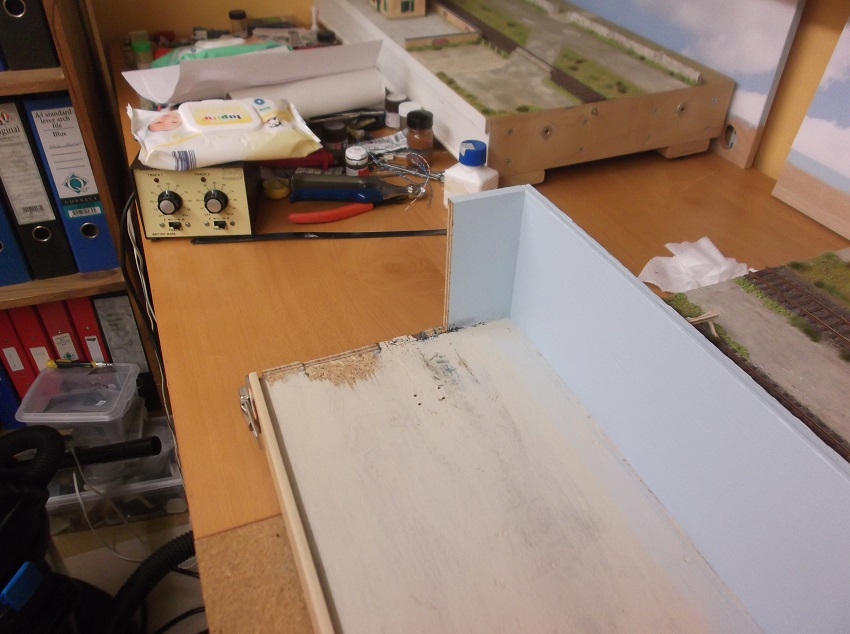

Inizio preparazione modulo lato B.

Allegato:
DSCF0604.JPG [ 211.96 KiB | Osservato 1351 volte ]


Allegato:
DSCF0605.JPG [ 215.8 KiB | Osservato 1351 volte ]


Allegato:
DSCF0614.JPG [ 226.25 KiB | Osservato 1351 volte ]


Allegato:
DSCF0615.JPG [ 236.19 KiB | Osservato 1351 volte ]




Saluti


Giovanni


Top
 Profilo
