 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: martedì 4 settembre 2012, 16:01
Non connesso

Iscritto il: venerdì 22 giugno 2012, 21:02
Messaggi: 92

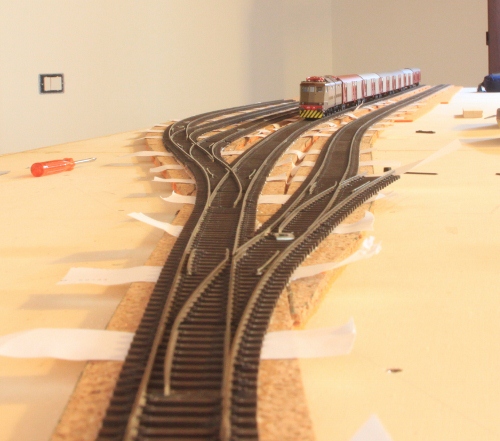

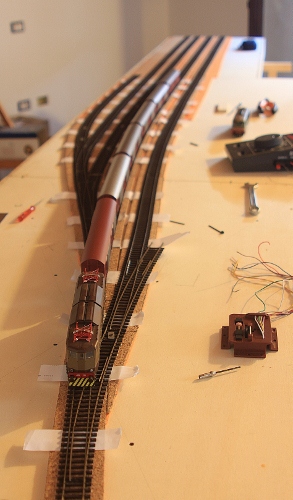

Un paio di foto dei primi tre moduli incompleti con una 636 e 6 Gabs:

Allegato:
IMG_5681 (293x500).jpg
IMG_5681 (293x500).jpg [ 116.41 KiB | Osservato 4761 volte ]


Allegato:
IMG_5647 (500x441).jpg
IMG_5647 (500x441).jpg [ 139.38 KiB | Osservato 4761 volte ]


Ultima modifica di Negroni il martedì 4 settembre 2012, 16:05, modificato 2 volte in totale.

Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: martedì 4 settembre 2012, 16:03
Non connesso

Iscritto il: venerdì 22 giugno 2012, 21:02
Messaggi: 92
Per l'armamento ho utilizzato binari e scambi (9°) flessibili della tillig posati su del sughero da 4 mm sezionato ogni 10cm circa a sua volta posato su del feltro da 3 mm (brevetto copiato da qualcuno che non ricordo del forum della duegi), i sezionamenti del sughero sono stati ricoperti da pezzetti di carta in modo da evitare che la posa della massicciata vanifichi tutto.

Dopo aver sperimentato diversi materiali e metodi di posa, sono arrivato alla soluzione di utilizzare insieme feltro per insonorizzare e sughero per avere una base rigida, il risultato sembrerebbe ottimo ma posso darvi la certezza solo dopo la posa della massicciata.
Durante queste sperimentazioni ho notato che non bisogna incollare del tutto i materiali (eccetto i binari) perchè li rendono tuttuno con il compensato, ma bisogna incollarli soltanto lateralmente ed ogni tot per quanto riguarda il sughero fare un sezionamento lasciando qualche millimetro di spazio in modo da spezzare la conducibilità sonora.


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: venerdì 21 settembre 2012, 12:17
Non connesso

Iscritto il: martedì 18 gennaio 2011, 10:27
Messaggi: 242
Caro amico Negroni..confermo in questo forum quanto già detto di persona. Complimenti, primo per il coraggio di affrontare un lavoro del genere, e secondo perchè ti stai dimostrando molto capace, pratico, razionale e con le idee praticamente già strutturate.
Complimenti ancora :wink:

PS: Aspetto te e Salvo s per poter giocare un pò!!! :lol: :lol:


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: venerdì 28 dicembre 2012, 21:40
Non connesso

Iscritto il: venerdì 22 giugno 2012, 21:02
Messaggi: 92
Ultimi aggiornamenti del mio plastico (manca ancora il binario della rimessa TE) e TANTI AUGURI DI BUON ANNO A TUTTI.

Allegato:
P1010189 (402x600).jpg
P1010189 (402x600).jpg [ 184.18 KiB | Osservato 4499 volte ]



Allegato:
P1010190 (366x600).jpg
P1010190 (366x600).jpg [ 180.31 KiB | Osservato 4499 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: venerdì 12 luglio 2013, 23:27
Non connesso

Iscritto il: venerdì 22 giugno 2012, 21:02
Messaggi: 92
Dopo un periodo di assenza vi voglio mostrare come ho accoppiato i moduli utilizzando dei fondelli che si trovano facilmente nei centri brico, questo sistema mi permette di accoppiare le testate senza perdere tempo per allineare i binari. Premetto che ci sono altri sistemi per accoppiare le testate in modo semplice e veloce e che questa è solamente una mia idea che voglio condividere con voi.

Allegato:
P1010165 (450x338).jpg
P1010165 (450x338).jpg [ 78.37 KiB | Osservato 4300 volte ]


Allegato:
P1010157 (450x338).jpg
P1010157 (450x338).jpg [ 73.33 KiB | Osservato 4300 volte ]


Allegato:
P1010158 (450x338).jpg
P1010158 (450x338).jpg [ 75.53 KiB | Osservato 4300 volte ]


Allegato:
P1010160 (450x338).jpg
P1010160 (450x338).jpg [ 70.3 KiB | Osservato 4300 volte ]


Per ottenere questo sistema ho utilizzato quattro fondelli, due per testata, in una delle due testate i fondelli sono senza la filettatura che per toglierla ho semplicemente usato un trapano con una punta del diametro del bullone, consiglio di utilizzare un trapano a colonna per avere meno gioco possibile quando verrà inserito il bullone.
Una volta pronti i fondelli ho accoppiato le testate stretti con dei morsetti e ho forato con una punta un mm più piccolo del diametro esterno del fondello, fatto ciò ho inserito parzialmente nel foro il fondello senza filettatura con il bullone da un lato e quello integro dall'altro stringendo il tutto, in questo modo i fondelli penetrano nel legno mettendosi in linea.


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: lunedì 15 luglio 2013, 23:12
Non connesso

Iscritto il: venerdì 22 giugno 2012, 21:02
Messaggi: 92
Posa dei binari completa al 90% ed iniziano i lavori dei fabbricati e della paesaggistica.

Lato diramazione
Allegato:
Foto0034 (600x243).jpg
Foto0034 (600x243).jpg [ 95.75 KiB | Osservato 4215 volte ]


Lato ingresso galleria
Allegato:
Foto0042 (467x600).jpg
Foto0042 (467x600).jpg [ 179.85 KiB | Osservato 4215 volte ]


Panoramica lato ingresso galleria
Allegato:
Foto0044 (600x393).jpg
Foto0044 (600x393).jpg [ 142.21 KiB | Osservato 4215 volte ]


Portale (incompleto)
Allegato:
Foto0039 (470x600).jpg
Foto0039 (470x600).jpg [ 161.58 KiB | Osservato 4215 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: martedì 16 luglio 2013, 14:07
Non connesso
Avatar utente

Iscritto il: giovedì 17 febbraio 2011, 16:03
Messaggi: 2797
Località: vivo nel 1982
bello, continua con la foto guida, mi hai dato una bella idea....appeno ho tempo :( la provo


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: martedì 16 luglio 2013, 14:48
Non connesso

Iscritto il: venerdì 11 dicembre 2009, 12:34
Messaggi: 435
Località: Acerra
Bellissimo lavoro....mi piace tanto l'effetto trincea dell'ingresso in galleria! :D


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: martedì 16 luglio 2013, 20:09
Non connesso

Iscritto il: sabato 14 gennaio 2006, 14:10
Messaggi: 1164
Località: Ventimiglia
Complimenti è un piacere vedere lavori così puliti , dettagliati e precisi !!

continua a tenerci aggiornati !!
Andrea


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: martedì 16 luglio 2013, 20:10
Non connesso

Iscritto il: martedì 11 dicembre 2007, 15:18
Messaggi: 644
Località: Carrara
Il colpo d'occhio di quei binari è fantastico! complimenti per la pulizia e per la posa


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: venerdì 19 luglio 2013, 6:48
Non connesso

Iscritto il: domenica 23 settembre 2007, 8:25
Messaggi: 427
Località: Messina
Ottimo Lavoro Negroni! La trincea all'uscita della stazione mi ricorda la radice della stazione di Patti (ME) lato Palermo... Ti sta venendo benissimo anche il magazzino :wink:


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: lunedì 29 luglio 2013, 10:20
Non connesso

Iscritto il: martedì 18 gennaio 2011, 10:27
Messaggi: 242
Sono di quei pochi fortunati che è riuscito a vedere dal vivo il lavoro dell'amico negroni. Le foto rendono poco al confronto. Davvero sta venendo fuori un lavoro superlativo!!


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: venerdì 24 gennaio 2014, 22:59
Non connesso

Iscritto il: venerdì 22 giugno 2012, 21:02
Messaggi: 92
I lavori proseguono, ho terminato la struttura della rimessa TE dei mezzi per la manutenzione.
Ecco le foto:

Dall'ispirazione della rimessa della stazione di Augusta (Siracusa) al............

Allegato:
rimessa te augusta (400x267).jpg
rimessa te augusta (400x267).jpg [ 138.4 KiB | Osservato 3402 volte ]


Allegato:
P1010099 creazione panorama (400x128).jpg
P1010099 creazione panorama (400x128).jpg [ 60.94 KiB | Osservato 3402 volte ]



........al modello (leggermente ridimensionato)

Allegato:
Foto0114 (400x300).jpg
Foto0114 (400x300).jpg [ 131.5 KiB | Osservato 3402 volte ]


Allegato:
Foto0116 (300x400).jpg
Foto0116 (300x400).jpg [ 153.33 KiB | Osservato 3402 volte ]


Allegato:
Foto0117 (400x300).jpg
Foto0117 (400x300).jpg [ 131.7 KiB | Osservato 3402 volte ]


Allegato:
Foto0121 (400x300).jpg
Foto0121 (400x300).jpg [ 117.3 KiB | Osservato 3402 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: sabato 25 gennaio 2014, 11:00
Non connesso
Avatar utente

Iscritto il: giovedì 17 febbraio 2011, 16:03
Messaggi: 2797
Località: vivo nel 1982
bello! mi piace parecchio....m icavalletti per il modulo sono comprati? quanto li hai pagati?


Top
 Profilo

 Oggetto del messaggio: Re: PLASTICO: Stazione di Negroni Dir.ne
MessaggioInviato: sabato 25 gennaio 2014, 11:39
Non connesso

Iscritto il: martedì 24 dicembre 2013, 14:22
Messaggi: 495
Località: Genova
Bello! Complimentissimi!!
Aggiungo questo topic nei preferiti.
Ciao.
Massimo.
