 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: venerdì 4 novembre 2022, 20:55
Non connesso

Iscritto il: mercoledì 22 febbraio 2006, 23:44
Messaggi: 267
Località: Caronno Pertusella
Ciao Antonio.
La cassa delle batterie sul telaio è solo appoggiata, per motivi illustrativi, accanto alla posizione definitiva adiacente al serbatoio ausiliario dell’aria, e il supporto interno non è ancora fissato.
I supporti sono comunque due, come vedi dalla foto.
Allegato:
CIMG4015 (FILEminimizer).jpg
CIMG4015 (FILEminimizer).jpg [ 185.98 KiB | Osservato 4990 volte ]

Allegato:
IMG_9451 (FILEminimizer).jpg
IMG_9451 (FILEminimizer).jpg [ 177.93 KiB | Osservato 4990 volte ]

Allegato:
IMG_9472 (FILEminimizer).jpg
IMG_9472 (FILEminimizer).jpg [ 130.95 KiB | Osservato 4990 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: domenica 19 marzo 2023, 17:56
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 18:19
Messaggi: 418
Località: Venezia
Buongiorno,
Riporto su sperando di avere qualche aggiornamento su questa splendida realizzazione.
Grazie, saluti
Michele


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: lunedì 20 marzo 2023, 6:56
Non connesso

Iscritto il: mercoledì 22 febbraio 2006, 23:44
Messaggi: 267
Località: Caronno Pertusella
Ringrazio Michele per le sue generose parole, e mi scuso se mi sono preso una lunga pausa nel riordino delle foto che accompagnano il montaggio dei modelli…
A breve proseguirò con la descrizione dei carrelli completi di tutti i dettagli che sono stati omessi nel prototipo già illustrato. Sono quasi finiti.
Ho completato anche le casse dell’acqua che descriverò successivamente.
A presto, allora!!

Roberto Tomba


Allegati:
IMG_9520 (FILEminimizer).jpg
IMG_9520 (FILEminimizer).jpg [ 155.88 KiB | Osservato 4375 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: lunedì 20 marzo 2023, 20:46
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 18:19
Messaggi: 418
Località: Venezia
Grazie per l'aggiornamento!
Realizzazioni come questa, come quella della 476 e altre simili, pur essendo inarrivabili per i comuni modellisti come me, mettono comunque voglia di accendere il saldatore e fare qualcosa!
Buona serata
Michele


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: venerdì 14 aprile 2023, 21:25
Non connesso

Iscritto il: mercoledì 22 febbraio 2006, 23:44
Messaggi: 267
Località: Caronno Pertusella
Alcuni modellisti hanno espresso qualche dubbio circa la presenza o la quantità di fusioni utilizzata per la costruzione del modello.
Se avessi deciso di costruire un unico esemplare di 740, probabilmente non avrei avuto bisogno della fonderia.
Pensare però di costruire al tornio e alla fresatrice la enorme mole dei componenti previsti per i 15 modelli, sarebbe stata indubbiamente una scelta impraticabile.

Economicamente, lo ammetto, sostenere il costo di decine di migliaia di singole fusioni non è uno scherzo, ma non vedo alternative valide.
Esclusi le lamiere, i profili e i cerchioni, quasi tutto il resto è ricavato per fusione.
Il 90% dei masters è stato creato in modo tradizionale, il 7% mediante stampa 3D e successiva gommatura, il resto mediante stampa 3D e fusione diretta.
Il 30% della viteria viene ricavata per fusione mentre il restante 70% è ottenuto da fornitori esterni.
La quasi totalità dei lamierini deriva da fotoincisione o da taglio al pantografo, la maggior parte dei profili a C e a L è ricavata mediante fresatura.

Prima dell’invio alla fonderia, i prototipi vengono fotografati accanto al numero di esemplari richiesti, e la fonderia assegna a ciascun elemento un numero identificativo.
Ottenute le fusioni, per prima cosa si fa un controllo di qualità scartando i pezzi difettosi, poi si procede con il distacco della fusione dall’alberino di colata per mezzo di un disco separatore, e alla fine si effettua la pulizia dei residui della massa di rivestimento mediante immersione nella vasca ad ultrasuoni utilizzando un liquido apposito.
Una volta asciutti, i pezzi vengono imbustati e immagazzinati in modo razionale.
Allegato:
1 (FILEminimizer).jpg
1 (FILEminimizer).jpg [ 91.36 KiB | Osservato 3915 volte ]

Allegato:
2 (FILEminimizer).jpg
2 (FILEminimizer).jpg [ 127.45 KiB | Osservato 3915 volte ]

Allegato:
3 (FILEminimizer).jpg
3 (FILEminimizer).jpg [ 143.74 KiB | Osservato 3915 volte ]

Allegato:
6 (FILEminimizer).jpg
6 (FILEminimizer).jpg [ 77.79 KiB | Osservato 3915 volte ]

Allegato:
10 (FILEminimizer).jpg
10 (FILEminimizer).jpg [ 79.48 KiB | Osservato 3915 volte ]

Allegato:
12 (FILEminimizer).jpg
12 (FILEminimizer).jpg [ 94.13 KiB | Osservato 3915 volte ]

Allegato:
14 (FILEminimizer).jpg
14 (FILEminimizer).jpg [ 165.48 KiB | Osservato 3915 volte ]

Allegato:
15 (FILEminimizer).jpg
15 (FILEminimizer).jpg [ 253.39 KiB | Osservato 3915 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: domenica 16 aprile 2023, 20:33
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 18:19
Messaggi: 418
Località: Venezia
:shock:


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: domenica 4 giugno 2023, 15:46
Non connesso

Iscritto il: mercoledì 22 febbraio 2006, 23:44
Messaggi: 267
Località: Caronno Pertusella

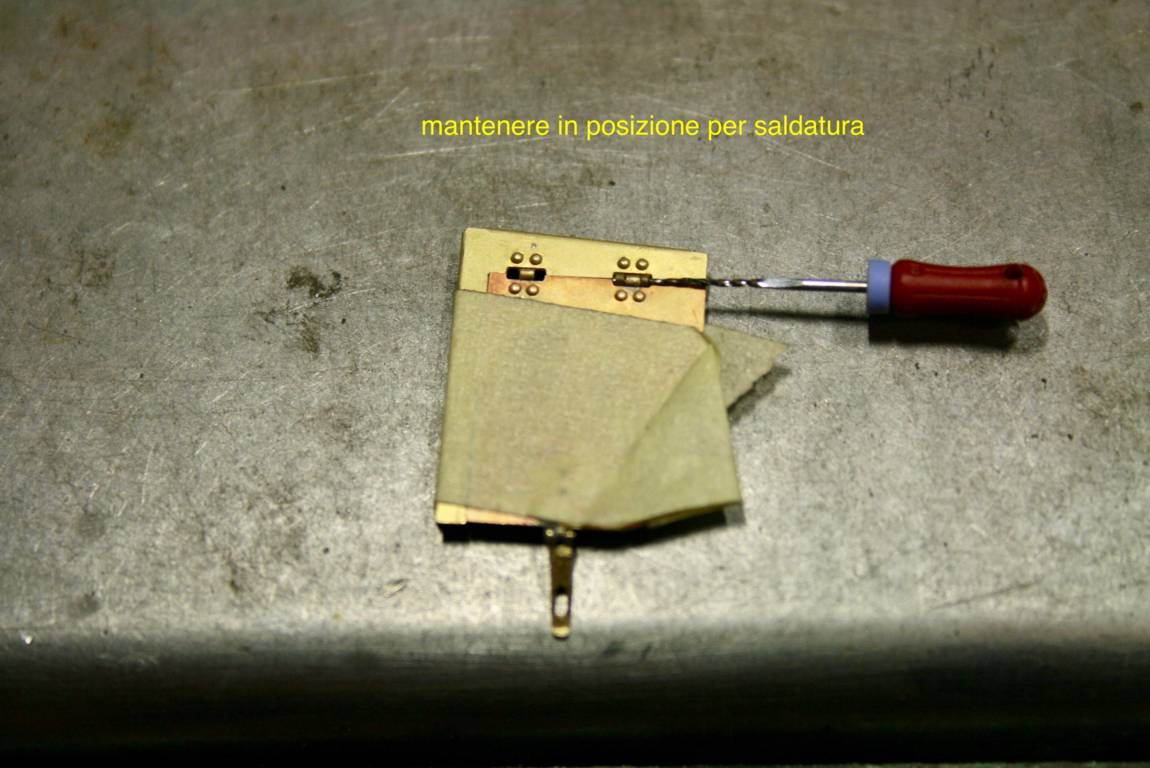

Nelle foto che seguono viene illustrato il montaggio delle cassette degli attrezzi che si trovano nella porzione anteriore del tender.
Sono tratte dal manuale di montaggio che sto pazientemente compilando e che troverà, spero, grande utilità nel futuro, quando avrò dimenticato la maggior parte delle fasi costruttive dei vari assemblaggi....
Allegato:
IMG_8789 (FILEminimizer).jpg
IMG_8789 (FILEminimizer).jpg [ 64.86 KiB | Osservato 3362 volte ]

Allegato:
IMG_8790 (FILEminimizer).jpg
IMG_8790 (FILEminimizer).jpg [ 62.61 KiB | Osservato 3362 volte ]

Allegato:
IMG_8792 (FILEminimizer).jpg
IMG_8792 (FILEminimizer).jpg [ 88.16 KiB | Osservato 3362 volte ]

Allegato:
IMG_8795 (FILEminimizer).jpg
IMG_8795 (FILEminimizer).jpg [ 82.8 KiB | Osservato 3362 volte ]

Allegato:
IMG_8796 (FILEminimizer).jpg
IMG_8796 (FILEminimizer).jpg [ 111.52 KiB | Osservato 3362 volte ]

Allegato:
IMG_8798 (FILEminimizer).jpg
IMG_8798 (FILEminimizer).jpg [ 107.23 KiB | Osservato 3362 volte ]

Allegato:
IMG_8800 (FILEminimizer).jpg
IMG_8800 (FILEminimizer).jpg [ 62.99 KiB | Osservato 3362 volte ]

Allegato:
IMG_8801 (FILEminimizer).jpg
IMG_8801 (FILEminimizer).jpg [ 91.63 KiB | Osservato 3362 volte ]

Allegato:
IMG_8803 (FILEminimizer).jpg
IMG_8803 (FILEminimizer).jpg [ 95.08 KiB | Osservato 3362 volte ]

Allegato:
IMG_8804 (FILEminimizer).jpg
IMG_8804 (FILEminimizer).jpg [ 93.72 KiB | Osservato 3362 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: domenica 4 giugno 2023, 15:56
Non connesso

Iscritto il: mercoledì 22 febbraio 2006, 23:44
Messaggi: 267
Località: Caronno Pertusella
Allegato:
IMG_8812 (FILEminimizer).jpg
IMG_8812 (FILEminimizer).jpg [ 50.01 KiB | Osservato 3360 volte ]

Allegato:
IMG_8813 (FILEminimizer).jpg
IMG_8813 (FILEminimizer).jpg [ 59.59 KiB | Osservato 3360 volte ]

Allegato:
IMG_8820 (FILEminimizer).jpg
IMG_8820 (FILEminimizer).jpg [ 45.22 KiB | Osservato 3360 volte ]

Allegato:
IMG_8821 (FILEminimizer).jpg
IMG_8821 (FILEminimizer).jpg [ 82.72 KiB | Osservato 3360 volte ]

Allegato:
IMG_8822 (FILEminimizer).jpg
IMG_8822 (FILEminimizer).jpg [ 46.55 KiB | Osservato 3360 volte ]

Allegato:
IMG_8824 (FILEminimizer).jpg
IMG_8824 (FILEminimizer).jpg [ 80.48 KiB | Osservato 3360 volte ]

Allegato:
IMG_8973 (FILEminimizer).jpg
IMG_8973 (FILEminimizer).jpg [ 84.85 KiB | Osservato 3360 volte ]

Allegato:
IMG_8974 (FILEminimizer).jpg
IMG_8974 (FILEminimizer).jpg [ 88.86 KiB | Osservato 3360 volte ]

Allegato:
IMG_8975 (FILEminimizer).jpg
IMG_8975 (FILEminimizer).jpg [ 93.16 KiB | Osservato 3360 volte ]

Allegato:
IMG_8976 (FILEminimizer).jpg
IMG_8976 (FILEminimizer).jpg [ 85.14 KiB | Osservato 3360 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: domenica 4 giugno 2023, 15:59
Non connesso

Iscritto il: mercoledì 22 febbraio 2006, 23:44
Messaggi: 267
Località: Caronno Pertusella
Allegato:
IMG_8977 (FILEminimizer).jpg
IMG_8977 (FILEminimizer).jpg [ 51.79 KiB | Osservato 3359 volte ]

Allegato:
IMG_8979 (FILEminimizer).jpg
IMG_8979 (FILEminimizer).jpg [ 48.65 KiB | Osservato 3359 volte ]

Allegato:
IMG_9628 (FILEminimizer).jpg
IMG_9628 (FILEminimizer).jpg [ 68.1 KiB | Osservato 3359 volte ]

Allegato:
IMG_9630 (FILEminimizer).jpg
IMG_9630 (FILEminimizer).jpg [ 108.39 KiB | Osservato 3359 volte ]

Allegato:
IMG_9634 (FILEminimizer).jpg
IMG_9634 (FILEminimizer).jpg [ 68.35 KiB | Osservato 3359 volte ]

Allegato:
IMG_9636 (FILEminimizer).jpg
IMG_9636 (FILEminimizer).jpg [ 63.5 KiB | Osservato 3359 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: lunedì 5 giugno 2023, 8:17
Non connesso

Iscritto il: venerdì 25 novembre 2011, 19:13
Messaggi: 1933
Località: Trieste
Buongiorno. Invio i miei soliti apprezzamenti.
Il reamer delle foto è uno di quei simpatici attrezzi che ci infilate nei denti per le cure canalari?

Ciao
Antonio


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: lunedì 5 giugno 2023, 8:55
Non connesso

Iscritto il: giovedì 12 gennaio 2006, 8:53
Messaggi: 5870
Località: Bruschi
Si , che cosa è il reamer ? e dove li possiamo trovare?
per il resto ho iniziato a studiare il greco antico per trovare aggettivi... :lol: :lol: :lol:
saluti


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: lunedì 5 giugno 2023, 11:26
Non connesso

Iscritto il: lunedì 5 giugno 2006, 19:20
Messaggi: 1095
Località: Città di Castello
Claudio, temo che alla fine dovremo risalire fino al sanscrito... :wink:

Scusate se commento solo ora, ero ammutolito causa sindrome di Stendhal.

:shock: :shock:

Umilissimi complimenti,

Andrea Chiapponi


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: lunedì 5 giugno 2023, 20:08
Non connesso

Iscritto il: mercoledì 22 febbraio 2006, 23:44
Messaggi: 267
Località: Caronno Pertusella

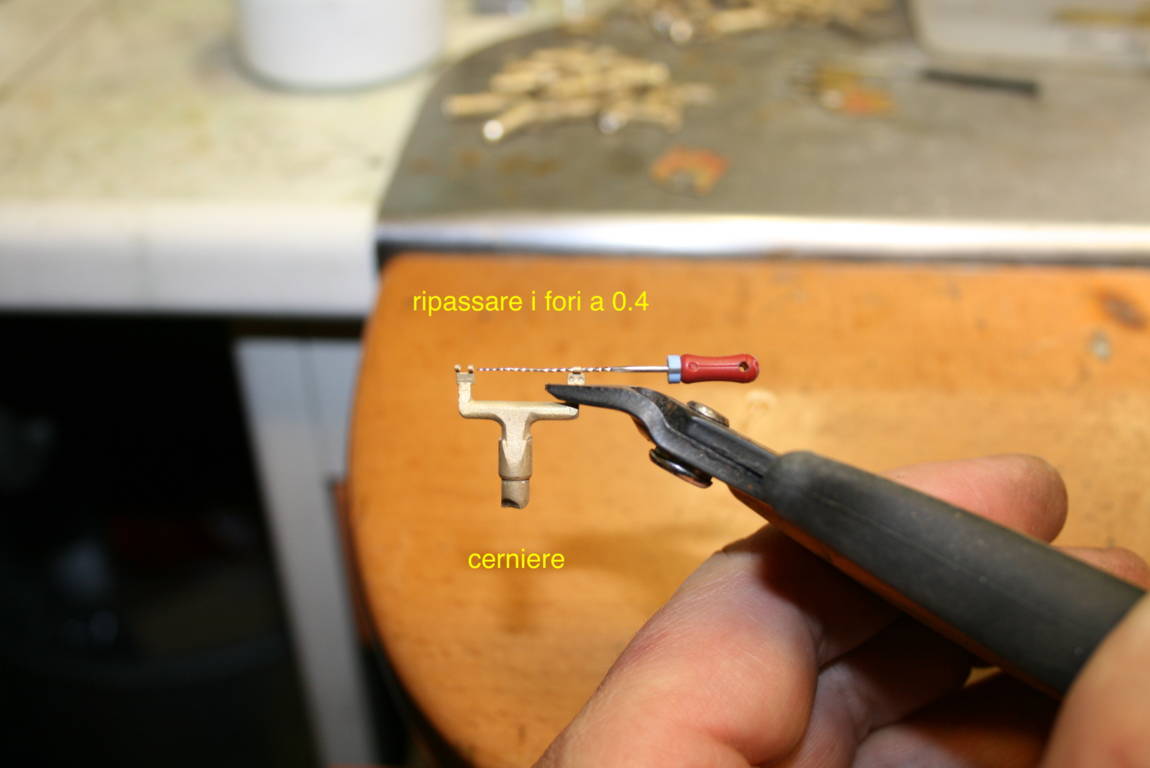

Il reamer è uno strumento che serve al dentista per alesare i canali radicolari nel corso della famigerata "cura del nervo”…
Preferisco usare questo strumento per uno scopo decisamente meno cruento, ovvero alesare le piccole cerniere in fusione o piuttosto ripulire i fori fotoincisi dalle bavette immancabili; a differenza degli alesatori comuni, hanno una conicità più accentuata e possono essere piegati a piacimento.
Usati in senso antiorario asportano pochissimo metallo. Durante la saldatura non si legano allo stagno e quindi possono essere agevolmente rimossi.
Sono forniti con diametri differenziati identificati dal colore del manico, e sono dotati di un gommino che serve a controllarne l’affondamento durante la lavorazione.
Chiedere al proprio dentista è lecito...


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: martedì 25 luglio 2023, 19:16
Non connesso

Iscritto il: mercoledì 22 febbraio 2006, 23:44
Messaggi: 267
Località: Caronno Pertusella
Una breve sequenza fotografica relativa ai carrelli definitivi applicati sul telaio completo.
Importante è stata la verifica della funzionalità della tiranteria del freno dopo il montaggio dei vari assemblaggi.
Per fortuna la rotazione del carrello non viene ostacolata dalla presenza dei numerosi particolari che non erano stati saldati sul primo prototipo.
Non sono state montate le sale per permettere di apprezzare meglio i vari dettagli.
Allegato:
IMG_9662 (FILEminimizer).jpg
IMG_9662 (FILEminimizer).jpg [ 62.73 KiB | Osservato 2472 volte ]

Allegato:
IMG_9664 (1) (FILEminimizer).jpg
IMG_9664 (1) (FILEminimizer).jpg [ 75 KiB | Osservato 2472 volte ]

Allegato:
IMG_9665 (2) (FILEminimizer).jpg
IMG_9665 (2) (FILEminimizer).jpg [ 85.13 KiB | Osservato 2472 volte ]

Allegato:
IMG_9667 (FILEminimizer).jpg
IMG_9667 (FILEminimizer).jpg [ 56.49 KiB | Osservato 2472 volte ]

Allegato:
IMG_9669 (FILEminimizer).jpg
IMG_9669 (FILEminimizer).jpg [ 77.4 KiB | Osservato 2472 volte ]

Allegato:
IMG_9675 (FILEminimizer).jpg
IMG_9675 (FILEminimizer).jpg [ 63.83 KiB | Osservato 2472 volte ]

Allegato:
IMG_9677 (FILEminimizer).jpg
IMG_9677 (FILEminimizer).jpg [ 84.8 KiB | Osservato 2472 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: Riproduzione Gr. 740 in scala 1/30
MessaggioInviato: martedì 25 luglio 2023, 19:20
Non connesso

Iscritto il: mercoledì 22 febbraio 2006, 23:44
Messaggi: 267
Località: Caronno Pertusella
Allegato:
IMG_9679 (FILEminimizer).jpg
IMG_9679 (FILEminimizer).jpg [ 64.98 KiB | Osservato 2469 volte ]

Allegato:
IMG_9692 (FILEminimizer).jpg
IMG_9692 (FILEminimizer).jpg [ 74.73 KiB | Osservato 2469 volte ]

Allegato:
IMG_9695 (FILEminimizer).jpg
IMG_9695 (FILEminimizer).jpg [ 73.32 KiB | Osservato 2469 volte ]

Allegato:
IMG_9701 (FILEminimizer).jpg
IMG_9701 (FILEminimizer).jpg [ 48.68 KiB | Osservato 2469 volte ]

Allegato:
IMG_9703 (FILEminimizer).jpg
IMG_9703 (FILEminimizer).jpg [ 79.69 KiB | Osservato 2469 volte ]

Allegato:
IMG_9708 (FILEminimizer).jpg
IMG_9708 (FILEminimizer).jpg [ 81.82 KiB | Osservato 2469 volte ]

Allegato:
IMG_9719 (FILEminimizer).jpg
IMG_9719 (FILEminimizer).jpg [ 99.69 KiB | Osservato 2469 volte ]


Top
 Profilo

Visualizza ultimi messaggi:  Ordina per
Apri un nuovo argomento Rispondi all’argomento  [ 225 messaggi ]  Vai alla pagina Precedente  1 ... 11, 12, 13, 14, 15  Prossimo

Tutti gli orari sono UTC + 1 ora [ ora legale ]


Chi c’è in linea

Visitano il forum: Nessuno e 2 ospiti


Non puoi aprire nuovi argomenti
Non puoi rispondere negli argomenti
Non puoi modificare i tuoi messaggi
Non puoi cancellare i tuoi messaggi
Non puoi inviare allegati

Cerca per:
Vai a:

Duegi Editrice - Via Stazione 10, 35031 Abano Terme (PD). Italy - Tel. 049.711.363 - Fax 049.862.60.77 - duegi@duegieditrice.it - shop@duegieditrice.it
Direttore editoriale: Luigi Cantamessa - Amministratore unico: Aldo Baldi - Direttori responsabili: Pietro Fattori - Daniela Ottolitri.
Registro Operatori della Comunicazione n° 37957. Partita iva IT 05448560283 Tutti i diritti riservati Duegi Editrice Srl
