Salve a tutti.

Sono nuovamente a chiedere lumi agli esperti.

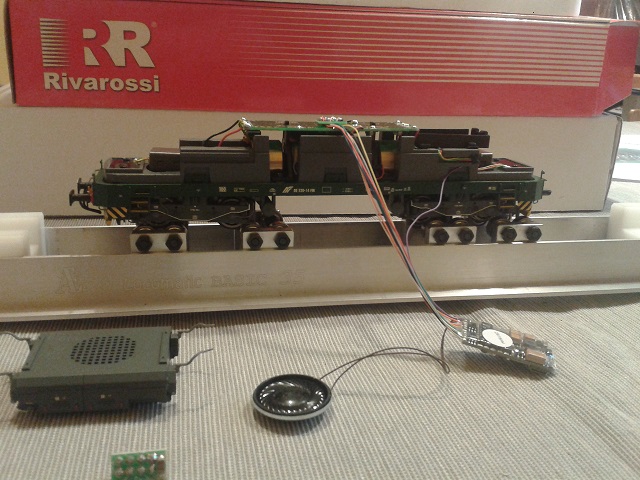

Sto digitalizzando la locomotiva diesel di Rivarossi in oggetto.
tutto apposto sul banco di prova,solo che non so come far passare i cavi del parlantino nel sottopancia,dov´é predisposto l´apposito alloggiamento.ad occhio dovrei dissaldare i cavi del parlantino per far passare i cavi.Non vedo altra strada.Vi chiedo se ce un´altro sistema senza dover snontare tutta la macchina?.
Grazie
Bruno

Salve.

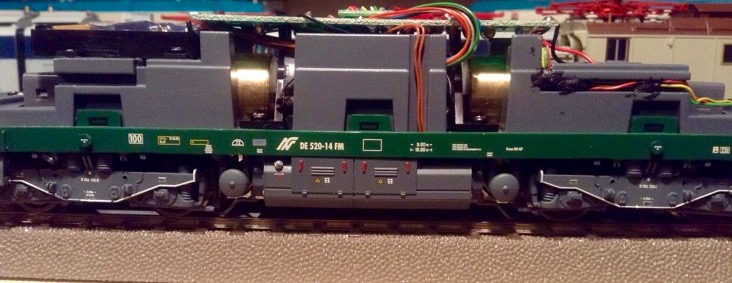

I cavi dell alto parlante passano in un incavo del telaio. Il decoder invece va sotto il circuito stampato.
Saluti,
Riccardo

Grazie Riccardo

L' incavo lo avevo notato,ma il dubbio era come farci passare i cavi visto che l´altoparlante e gia saldato.Quindi alla fine ho optato per tagliare i cavi e farli passare poi risaltdati con una piccola estensione.Il decoder va in quella vaschetta nera come hai fatto tu solo che il decoder ESU che ho montato é un po piú grandicello ma bene o male ci sta.
Provero a far passare i cavi sotto la scheda come hai fatto tu cosi non interferiscono con le lamelle prendi corrente delle luci.Che per ora non funzionano.
Poi ci volevo montare anche i ganci krois ma l´altro cavo non so dove va collegato.Uno va saldato con quello volante del decoder ma l´altro?
Grazie ancora dell´utilissima foto postata.
Bruno

Ciao Riccardo.
Volevo chiederti se per caso hai dovuto configurare qualcosa dopo montato il decoder.
Ora e tutto funzionante in digitale,tranne le luci,non funzionano,ho spostato tutti i cavi cosi nessuno passa sopra,come hai fatto tu,per evitare le interferenze con le lamelle prendi corrente che stanno sul tetto,ma continuano a non accendersi.
Bruno

Hai orientato correttamente la spinetta ad 8 poli? se la inserisci capovolta, le luci non si accendono! Sul pcb solitamente c'è una stellina che va in corrispondenza di quella sulla spinetta!

Mi sembra di si,Comunque appena a casa ricontrollo.
Ma é posibile che funzioni tutto il resto se fosse stata collegata al rovescio?
Bruno

Salve.
La mia 753 è la versione col sound di serie.
Se proprio le luci non funzionano, posso guardare il settaggio. Fammi sapere qualcosa.
Saluti,
Riccardo

I fili rosso / nero (binario) e grigio / arancio (motore) sono posti simmetricamente sulla spinetta in modo da non rovinare il decoder in caso di inversione. Le luci però in un senso funzionano e nell'altro no!

Illuminante
Ora sono al lavoro.
Mi hai messo una pulce nel orecchio,appena arrivo a casa stasera sarà la prima cosa che controllero e saro in grado di rispondere.
Bruno

Era Proprio come dicevi tu Luca.
Appena girata la scheda(priva di ogni segno aparente) é tornato tutto apposto.
Ecco un´altro appunto da segnare sul lunghissimo tacquino che verra fuori Ora le luci sembrano anche piú luminose.

Riccardo. Ecco perche mi era sembrato tanto pulitino ed ordinato il cablaggio.Era di serie era.!!!

Trovo che sia una gran bella macchina.

Grazie ad entrambi.
Bruno

Ottimo Bruno! Ora falla sfiancare in testa a lunghi convogli merci!!!!
le luci sono più luminose perchè in dcc sono illuminate al massimo voltaggio. Se ti danno fastidio, puoi attivare le funzioni di dimming per regolarne la luminosità (sempre che il tuo decoder lo preveda)

Si,e fatta apposta per questo esercizio.
Pensa l`ultimo giro in analogico gli`è lo ha fatto fare mio nipote,ci ha messo 20 carri merci e filava come un razzo.
Per le luci mi sta benissimo cosi solo costatavo la Differenza,però e bene sapere come modificarle in futuro
Grazie ancora
Bruno
