 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: domenica 11 settembre 2016, 15:58
Non connesso

Iscritto il: giovedì 9 marzo 2006, 17:46
Messaggi: 203
Cita:
accoppiatori differenti (e mi pare non compatibili con la quarta serie OM)

Erano compatibili attraverso una maschera, che però non funzionava molto bene.


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: lunedì 12 settembre 2016, 14:46
Non connesso

Iscritto il: mercoledì 25 gennaio 2006, 8:10
Messaggi: 1454
Mi pareva di aver letto in passato di questa particolarità, ma non ne ero certo. Grazie per l'info!

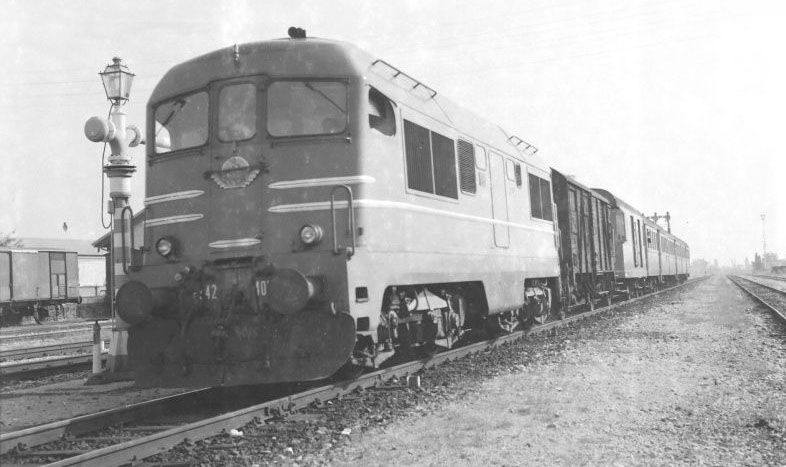

Approfitto per allegare questa immagine della D342 4015 a Castelfranco, 1973.
Ancora senza terzo faro e con la porta frontale bloccata da una barra.


Allegati:
D345 4015.jpg
D345 4015.jpg [ 68.65 KiB | Osservato 5543 volte ]
Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: lunedì 12 settembre 2016, 15:19
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso
Grazie..., bella foto della bella D 342.4015...
...nelle foto FS che ho pubblicato parlando di Calalzo, qualche pagina indietro..., aveva ancora la porta frontale non bloccata... ...era il 1968...


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: lunedì 12 settembre 2016, 15:27
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso

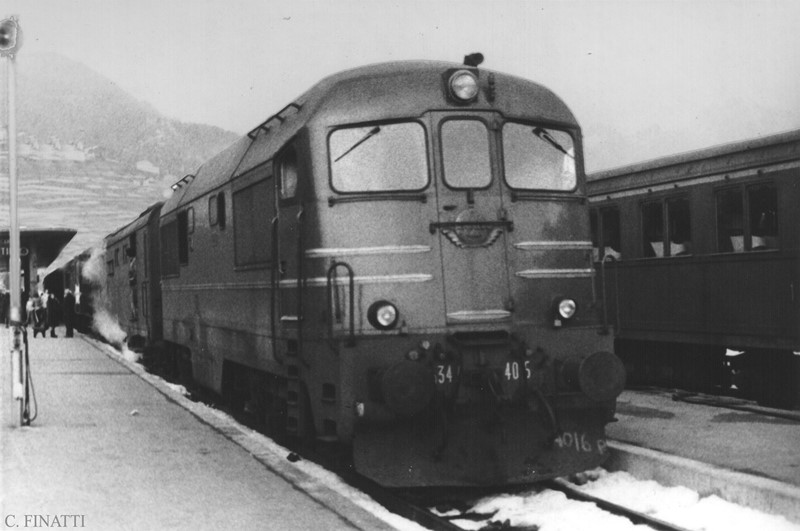

Invece, in questa bellissima foto di Finatti, la 4016 aveva la porta bloccata ma già il terzo faro...

Calalzo
18 febbraio 1973
D 342.4016

foto Finatti

Allegato:
D 342.4016 1973.02.18 Calalzo Finatti.jpg
D 342.4016 1973.02.18 Calalzo Finatti.jpg [ 87.09 KiB | Osservato 5536 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: lunedì 12 settembre 2016, 17:37
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso
Von Ryan's Exp ha scritto:
cedro ha scritto:
...mi hai bruciato la sorpresa... :lol:
...volevo tenerle per l'aggiornamento di Lunedì... :wink:

:lol: Beh, allora per lunedì ci aspettiamo un altra bella chicca come quella del deposito munizioni di Paese-Castagnole! :wink:


Nessuna chicca particolare su Postioma...

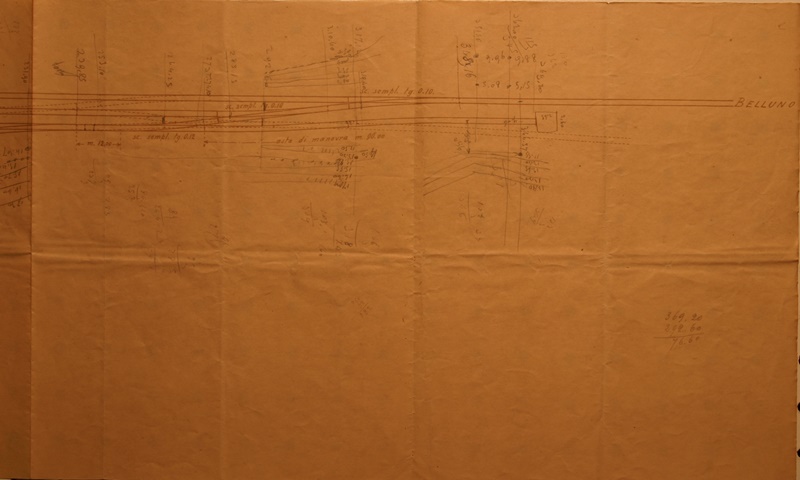

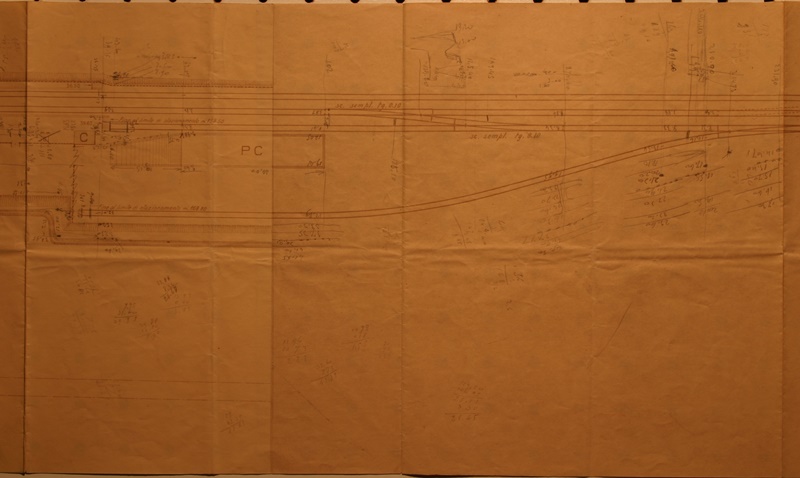

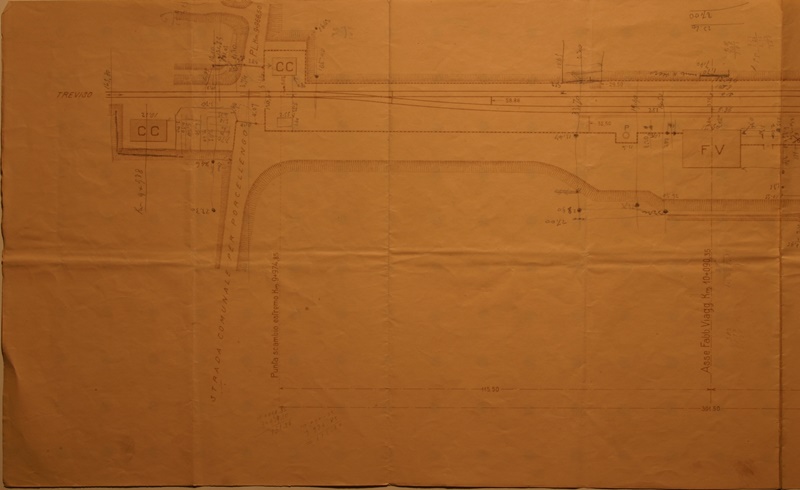

...classico piano binari con incrocio/raddoppio e scalo merci con due tronchi, piano caricatore e asta manovra...:

Allegato:
0010.JPG [ 86.16 KiB | Osservato 5521 volte ]


Allegato:
0011.JPG [ 93.97 KiB | Osservato 5521 volte ]


Allegato:
0012.JPG [ 87.75 KiB | Osservato 5521 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: lunedì 12 settembre 2016, 17:41
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso

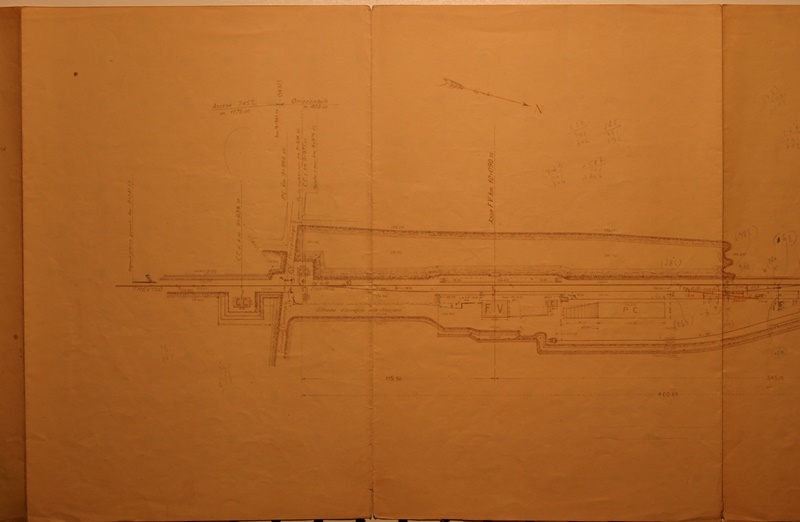

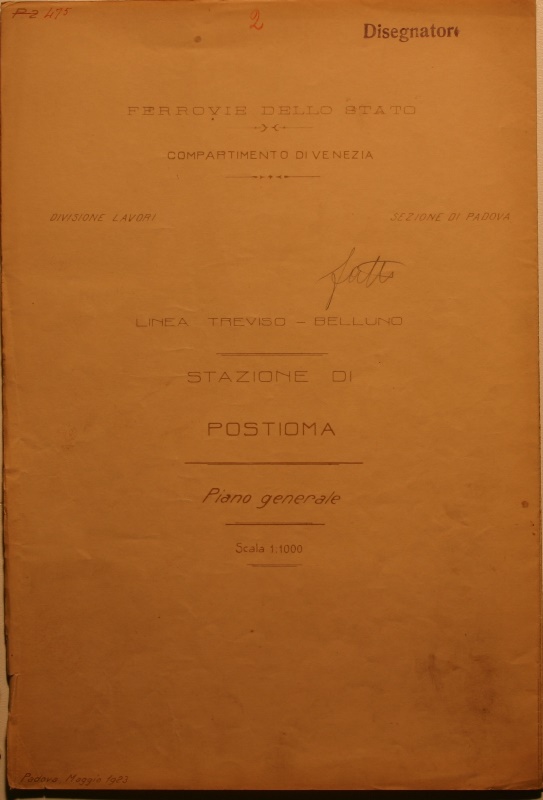

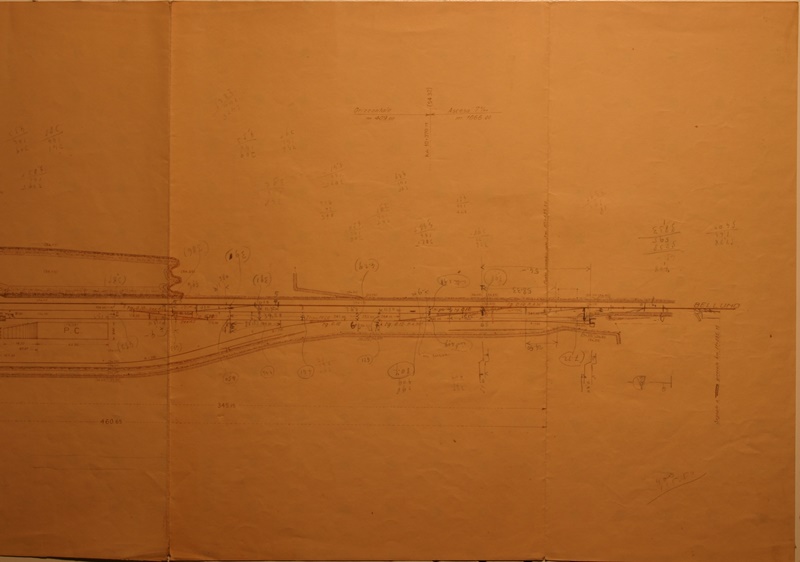

...però nel 1923 qualche deviatoio in più era posato, o forse solo previsto..., probabilmente per semplificare e velocizzare le manovre...

Allegato:
0001.JPG [ 82.65 KiB | Osservato 5519 volte ]


Allegato:
0002.JPG [ 82.33 KiB | Osservato 5519 volte ]


Allegato:
0003.JPG [ 85.49 KiB | Osservato 5519 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: martedì 13 settembre 2016, 9:33
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso

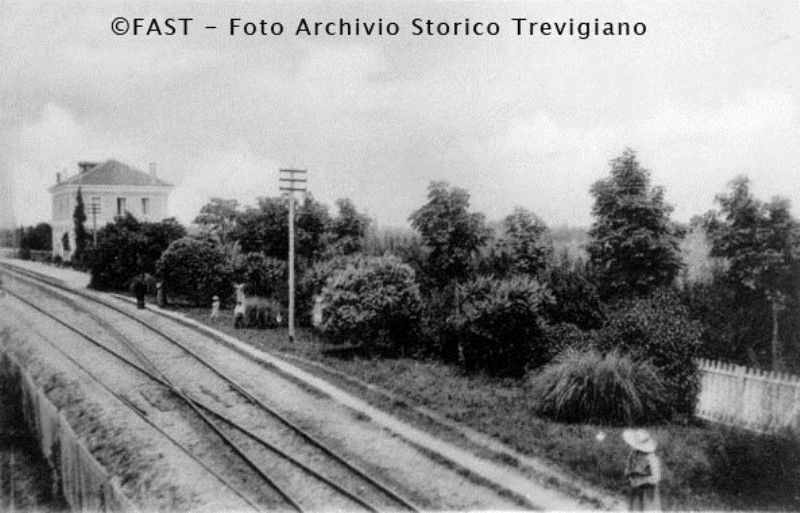

Postioma un centinaio di anni fa...

Allegato:
001 postioma.jpg
001 postioma.jpg [ 118.86 KiB | Osservato 5472 volte ]

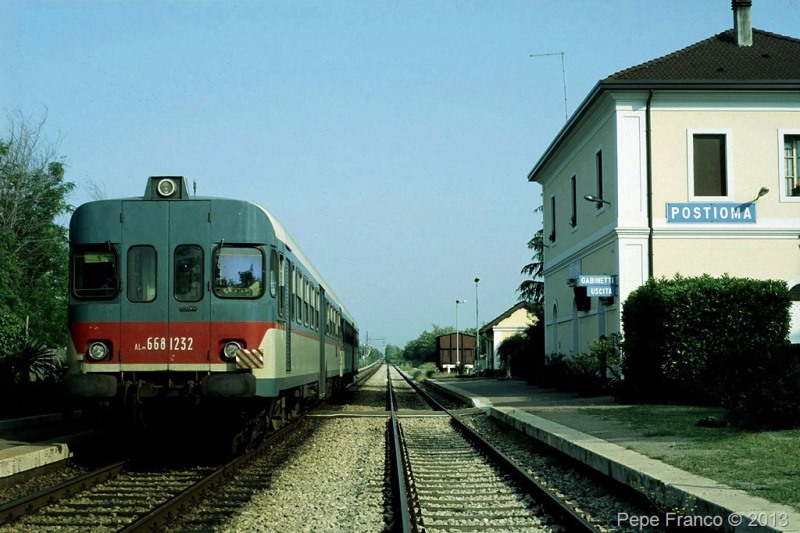

...nel maggio del 1992...
...esistevano ancora i binari di scalo con tanto di carro in attesa di ...qualcosa... ...o probabilmente all'epoca semplicemente "dimenticato"...

foto Pepe
Allegato:
003 ALn 668.1232 1992.05.16 ALn 668.1222 Postioma (TV) franco pepe.jpg
003 ALn 668.1232 1992.05.16 ALn 668.1222 Postioma (TV) franco pepe.jpg [ 121.4 KiB | Osservato 5472 volte ]

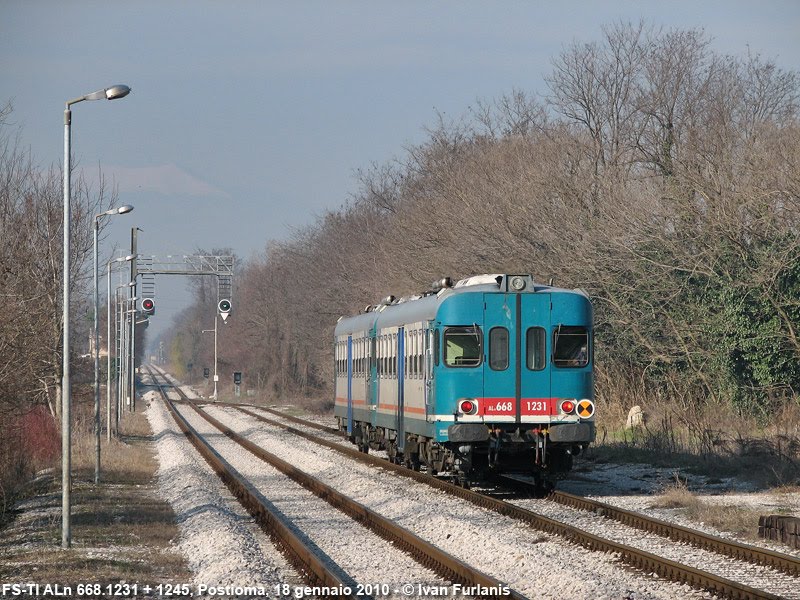

...e nel gennaio del 2010 dove ormai dello scalo non c'è più traccia

foto Furlanis
Allegato:
004ALn 668.1231 2010.01.18 ALn 668.1245 Postioma Ivan Furlanis.jpg
004ALn 668.1231 2010.01.18 ALn 668.1245 Postioma Ivan Furlanis.jpg [ 148.48 KiB | Osservato 5472 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: martedì 13 settembre 2016, 14:38
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso

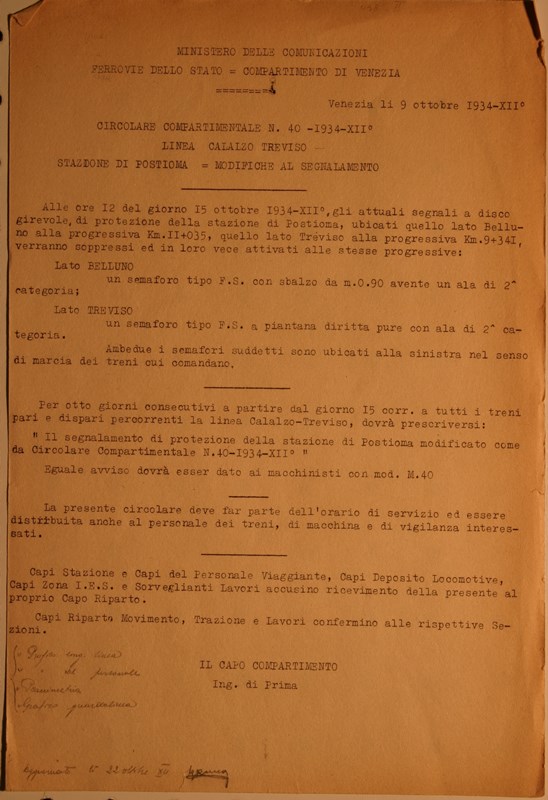

Circolare soppressione segnali a disco, sostituiti da segnali ad ala FS

Circolare n° 40 del 9 ottobre 1934 EF XXII

Allegato:
005 circolare.JPG
005 circolare.JPG [ 104.38 KiB | Osservato 5440 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: mercoledì 14 settembre 2016, 9:21
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso
Come giustamente mi ha ricordato un amico...

...pausa pubblicità :wink:

Allegato:
Storia della ferrovia invito FACSIMILE 1.jpg
Storia della ferrovia invito FACSIMILE 1.jpg [ 60.46 KiB | Osservato 5372 volte ]


Allegato:
Storia della ferrovia invito FACSIMILE 2.jpg
Storia della ferrovia invito FACSIMILE 2.jpg [ 73.99 KiB | Osservato 5372 volte ]


Allegato:
Storia della ferrovia.jpg
Storia della ferrovia.jpg [ 103.23 KiB | Osservato 5372 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: giovedì 15 settembre 2016, 10:53
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso
Dopo Postioma, al km 15 + 091 troviamo la stazione di Trevignano-Signoressa...

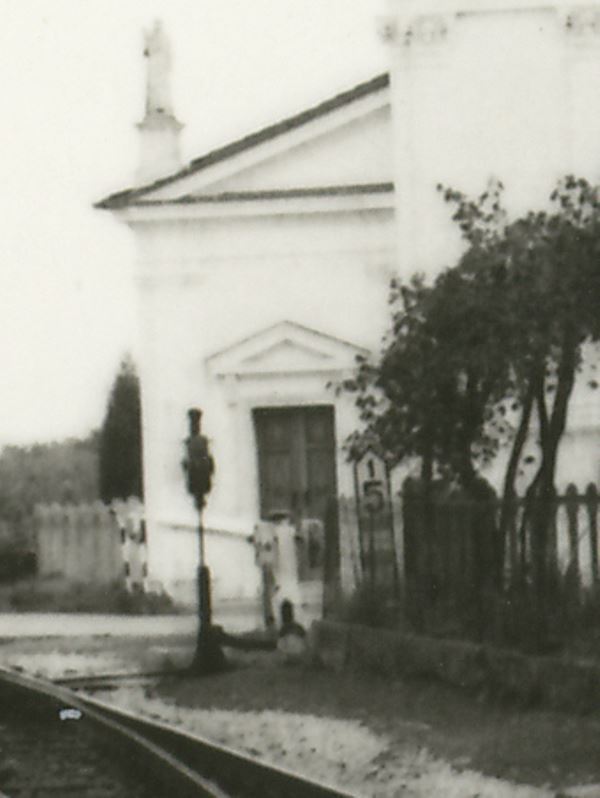

...ecco il cippo...

Allegato:
cippo 15.jpg
cippo 15.jpg [ 49.08 KiB | Osservato 5304 volte ]

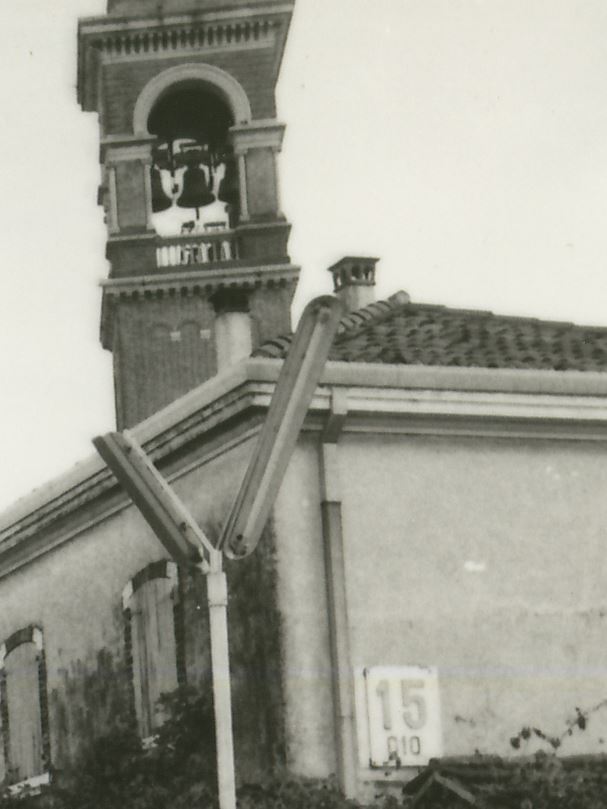

...e la progressiva sul casello lato Treviso

Allegato:
progr 15 010.jpg
progr 15 010.jpg [ 57.05 KiB | Osservato 5304 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: giovedì 15 settembre 2016, 13:19
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso

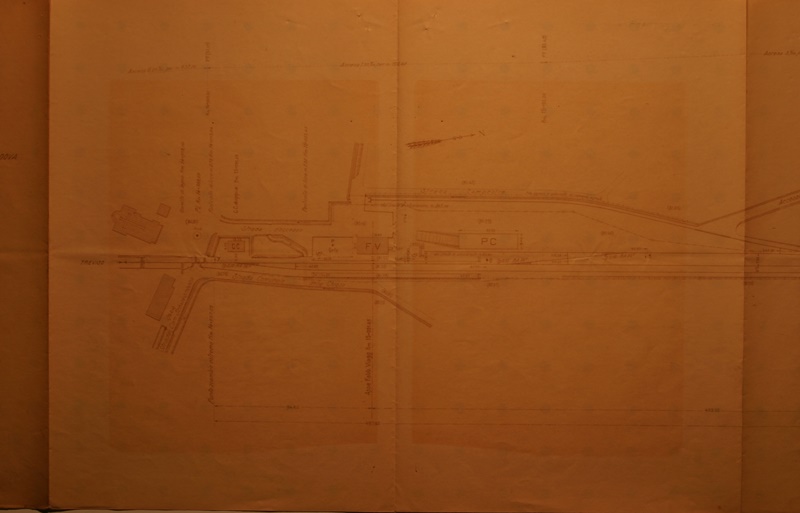

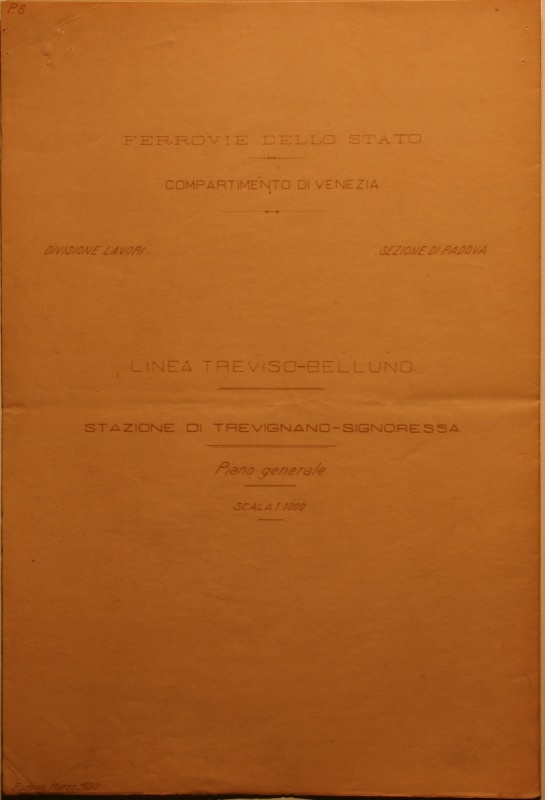

Il piano generale binari di Trevignano Signoressa è (anzi dobbiamo ovviamente dire era :roll: ) praticamente uguale a quello di Postioma, a parte il binario di corretto tracciato che era il primo anziché il secondo...

Allegato:
IMG_7243.JPG [ 83.48 KiB | Osservato 5292 volte ]


Allegato:
IMG_7244.JPG [ 73.16 KiB | Osservato 5292 volte ]



...ma anche a Trevignano Signoressa, come a Castagnole Paese, esisteva un raccordo militare ad un deposito munizioni... :shock:


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: giovedì 15 settembre 2016, 15:18
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso

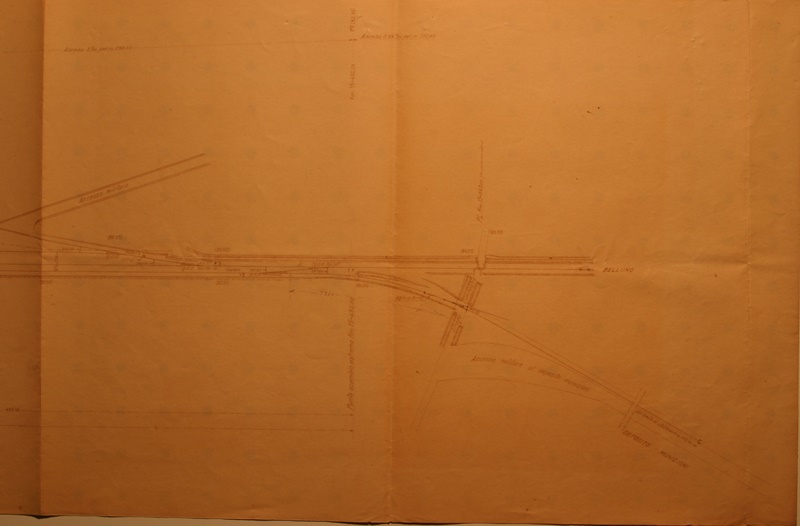

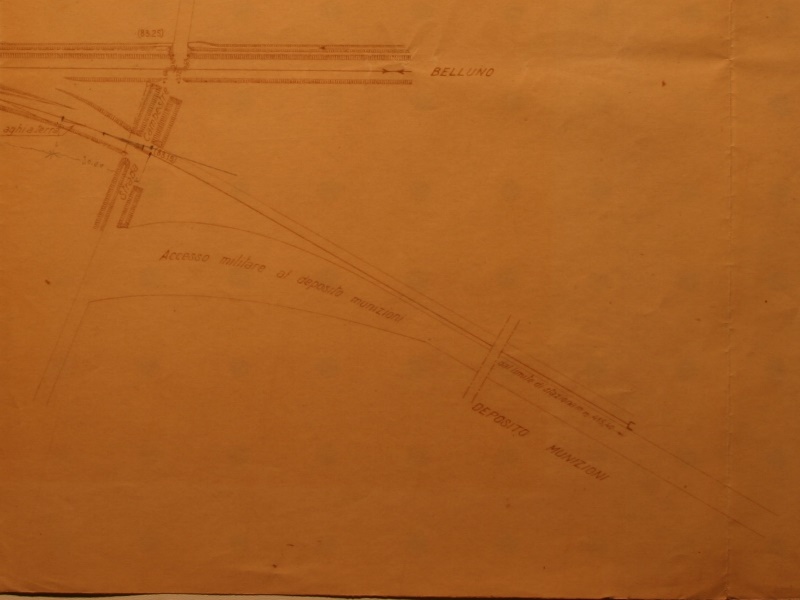

Questo è il raccordo militare per il deposito munizioni di Signoressa...

Allegato:
IMG_7245.JPG [ 75.02 KiB | Osservato 5282 volte ]


Allegato:
IMG_7245 dep mun.jpg
IMG_7245 dep mun.jpg [ 87.9 KiB | Osservato 5282 volte ]

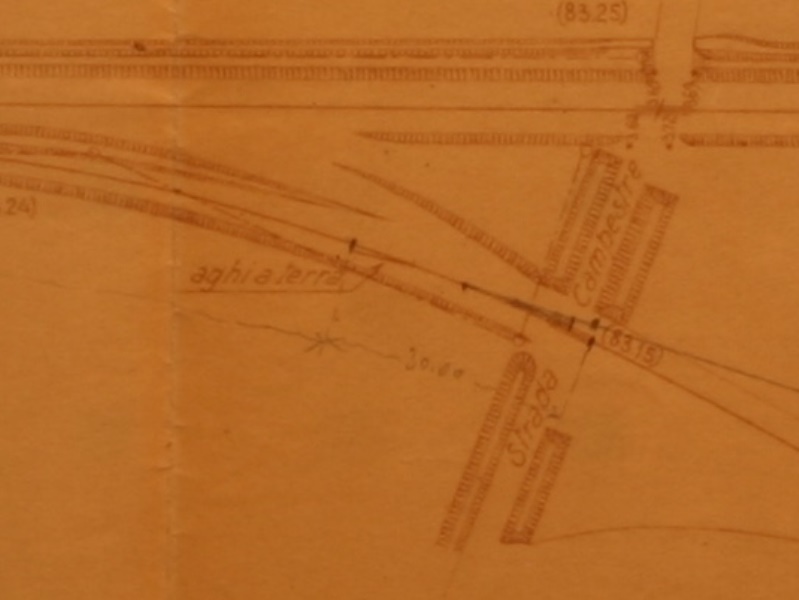

...interessante il sistema di protezione della linea...: non uno scambio con tronchino ma semplicemente aghi a terra...

Allegato:
IMG_7245 aghi a terra.jpg
IMG_7245 aghi a terra.jpg [ 74.75 KiB | Osservato 5282 volte ]


Andrea


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: giovedì 15 settembre 2016, 16:09
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso
Tra queste due foto sono passati "solo" una quindicina d'anni...

...è cambiato tutto!!!

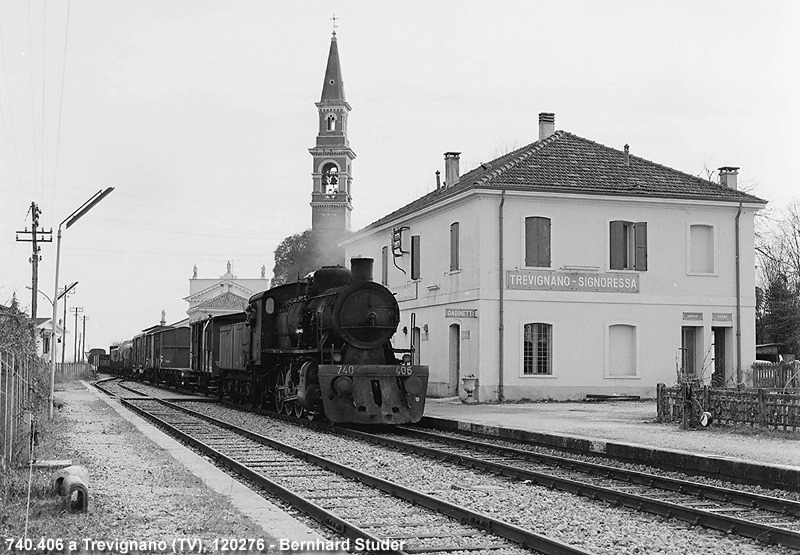

1976 foto Bernhard Studer
Allegato:
1976.02.12 740.406  Trevignano Bernhard Studer.jpg
1976.02.12 740.406 Trevignano Bernhard Studer.jpg [ 150.34 KiB | Osservato 5274 volte ]


Sparito il vapore, spariti i binari di scalo, sparito il secondo binari, spariti i merci...

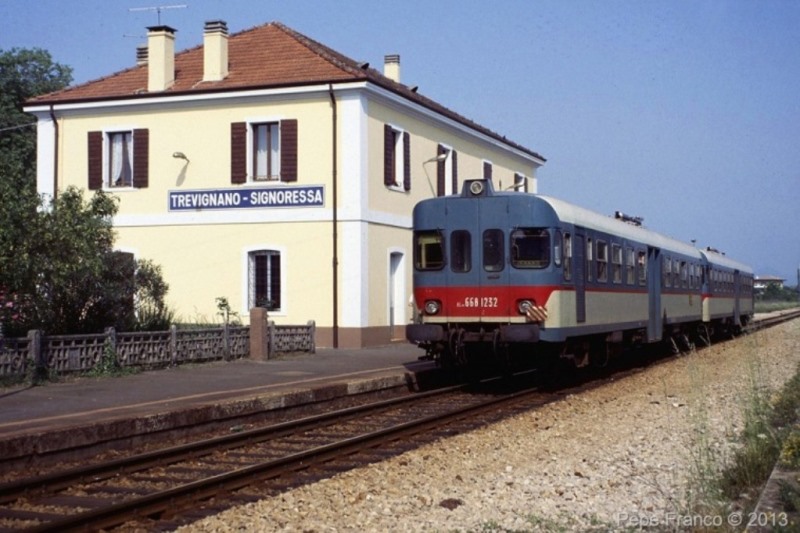

1992 foto Franco Pepe
Allegato:
1992.05.16 ALn 668.1232 + ALn 668.1222 – Trevignano-Signoressa (TV) Pepe.jpg
1992.05.16 ALn 668.1232 + ALn 668.1222 – Trevignano-Signoressa (TV) Pepe.jpg [ 112.34 KiB | Osservato 5274 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: giovedì 15 settembre 2016, 16:23
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso
Sempre a Trevignano Signoressa...

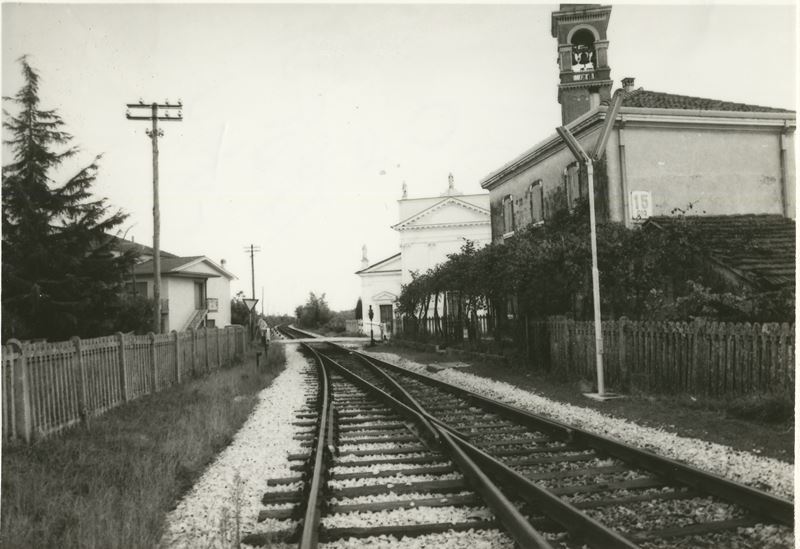

Il PL nel 1980

foto FS
Allegato:
1980.00.00 PL stazione di Trevignano Signoressa foto FS.jpg
1980.00.00 PL stazione di Trevignano Signoressa foto FS.jpg [ 76.51 KiB | Osservato 5270 volte ]

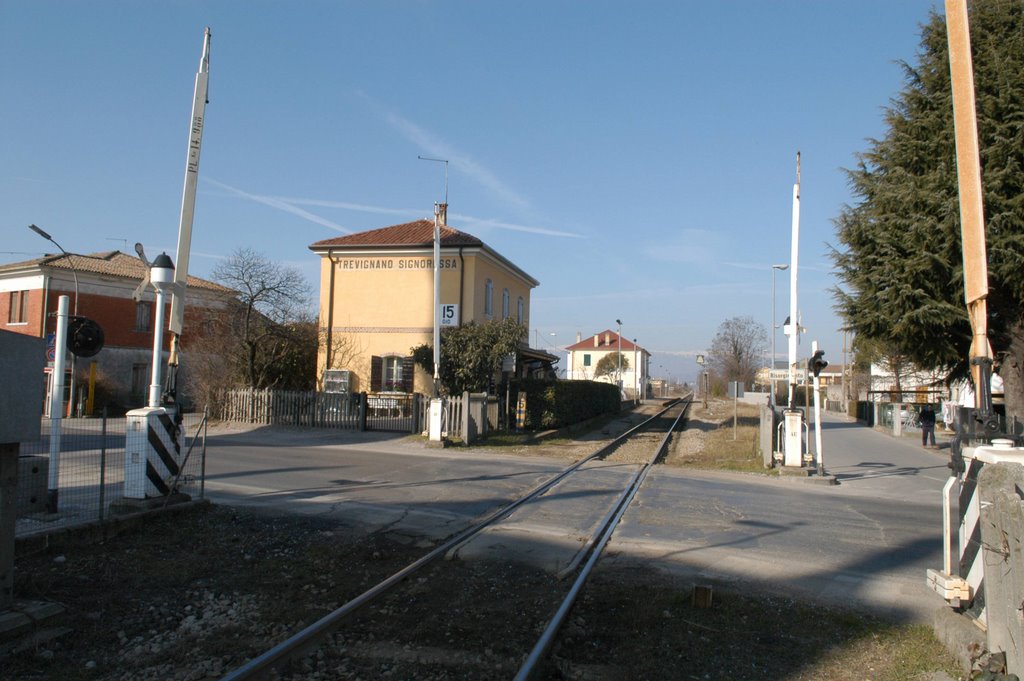

ed ai giorni nostri
(foto dalla rete)

Allegato:
2000.00.00 PL stazione di Trevignano Signoressa foto FS.jpg
2000.00.00 PL stazione di Trevignano Signoressa foto FS.jpg [ 124.67 KiB | Osservato 5270 volte ]


Top
 Profilo

 Oggetto del messaggio: Re: TREVISO, Deposito Locomotive e dintorni
MessaggioInviato: giovedì 15 settembre 2016, 16:31
Non connesso

Iscritto il: mercoledì 11 aprile 2007, 9:42
Messaggi: 2075
Località: Treviso
Ancora la stazione di Trevignano Signoressa...

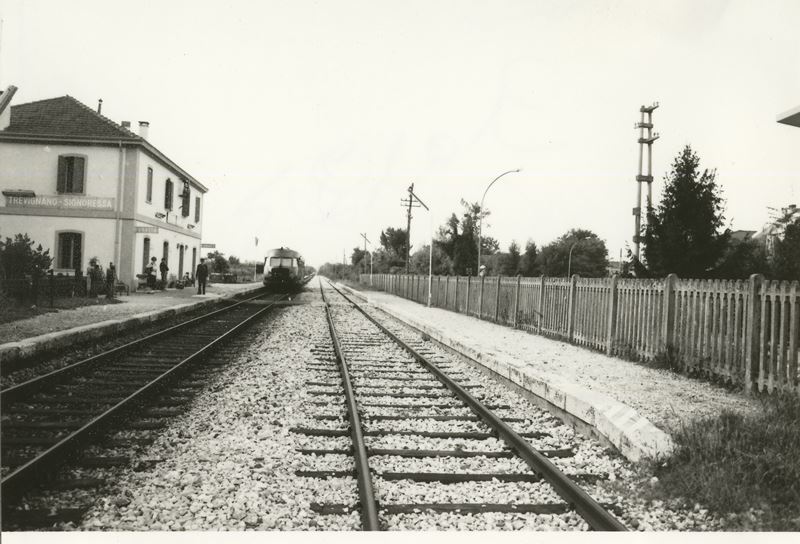

...in una bella foto FS del 1980
(evidente la differenza tra i due binari...)

Allegato:
1980.00.00 stazione di Trevignano Signoressa foto FS.jpg
1980.00.00 stazione di Trevignano Signoressa foto FS.jpg [ 86.94 KiB | Osservato 5268 volte ]

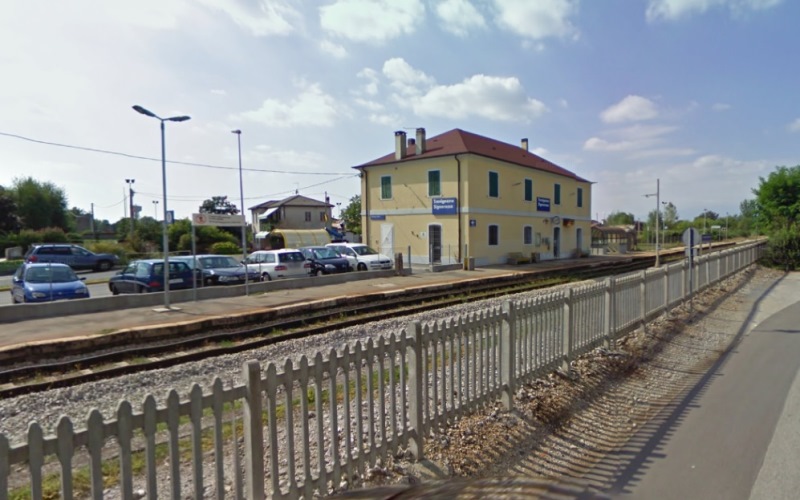

...e nel 2010 (presa da Google...) ...ed è sparita anche la classica staccionata in cemento che delimitava le aiuole..., sostituita da un muretto e relativa rete metallica...

Allegato:
2010Trevignano google 1.jpg
2010Trevignano google 1.jpg [ 114.11 KiB | Osservato 5268 volte ]


Top
