Ciao a tutti, volevo chiedere per favore un aiuto per la digitalizzazione di questo modellino dell'ATM (D442).
Filo nero del decoder su N, filo rosso del decoder su L, filo grigio e filo arancione del decoder sui fili del motore staccati dalla pcb, e per le luci se per favore qualcuno mi può dare una dritta...

Ciao,
Così per quanto si può capire dal tipo di PCB e dai relativi collegamenti al circuito luci (R,W e I) non c'è modo di far funzionare le luci dei circuiti a Led, senza eliminare il PCB originale. Ti conviene una PCB ESU o Almrose sul quale saldare appunto il Rosso e il Nero delle prese si corrente Dx e Sx dalle ruote, il Grigio e Arancio per il motore, il Blu + che dovrebbe andare al filo I nero ed il Giallo e Bianco che dovrebbero servire i fili W e R, munendoli preventivamente di resistenza da 1K ohm.
Quanto detto è comunque teorico perché serve capire se i circuiti Led siano ad anodo o catodo comune.
Rivolgiti a qualcuno esperto.
Saluti

Concordo con quanto dice James ...

Se smonti e con una foto (entrambi i lati) ci fai vedere come è fatto il pcb ausiliare delle luci ti potremmo, probabilmente, dire se i led possono essere alimentati tramite i fili esistenti o bisogna fare un reworking., se fattibile ovviamente.

Le prime serie di questi modelli avevano una PCB con il comune delle luci negativo invece che positivo, doveva ancora recepire la normativa....

Buongiorno a tutti e grazie delle vostre risposte!!

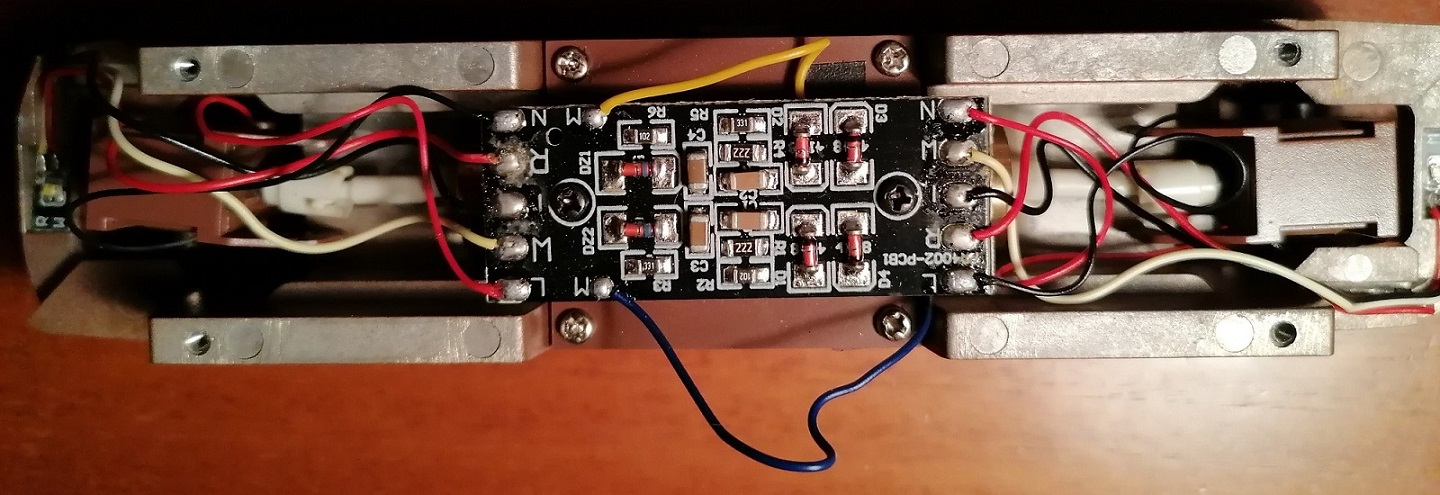

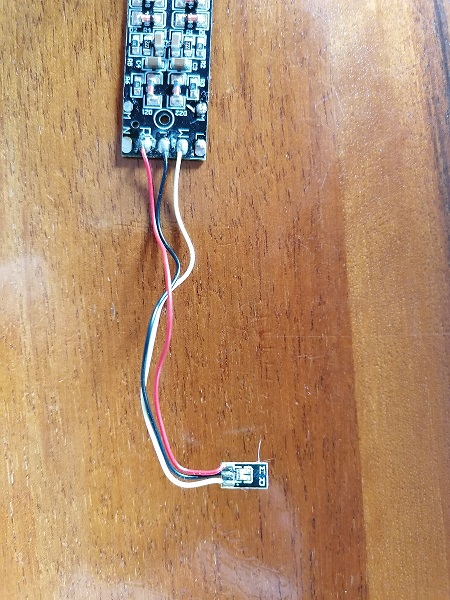

Ecco la foto delle luci



Come avete già detto voi purtroppo le luci sono a negativo comune e quindi non si possono collegare al decoder filo blu. Avrei pensato di sostituire la pcb luci con un micro led bianco/rosso a positivo comune...

Si, è fattibile, purchè lo tieni completamente separato dal PCB della macchina. E controlla anche quello, che non abbia un polo in comune con il telaio o tra motore e una rotaia, altrimenti il decoder si brucia appena dai tensione. A mio giudizio fai prima a togliere tutto e farti tu i collegamenti, magari con l'ausilio di un pezzetto di vetronite dove potrai saldare ordinatamente i fili e le resistenze per i led.

Contatta direttamente l'almrose! Aveva fatto i PCB specifici per questa macchina con attacco decoder plux22 e negativo comune per pilotare i led!

Per quella macchina ti conviene un PCB generico della Almrose, basta un Plux 16.
Però attento, non tutti produttori fanno i decoder plux 16.
Io sulle Roco 345 e 220 de secolo scorso revampizzate ho messo appunto i plux 16 con decoder Zimo.
Ma i decoder Zimo che non sono così elastici nella configurazione come gli ESU, ma di necessità virtù.

Per i led, adatti un PC dei generici o di altre macchine.

Il costo vale il gioco.

Non puoi semplicemente sostituire i led sulla pcb luci posizionandoli ad anodo comune?

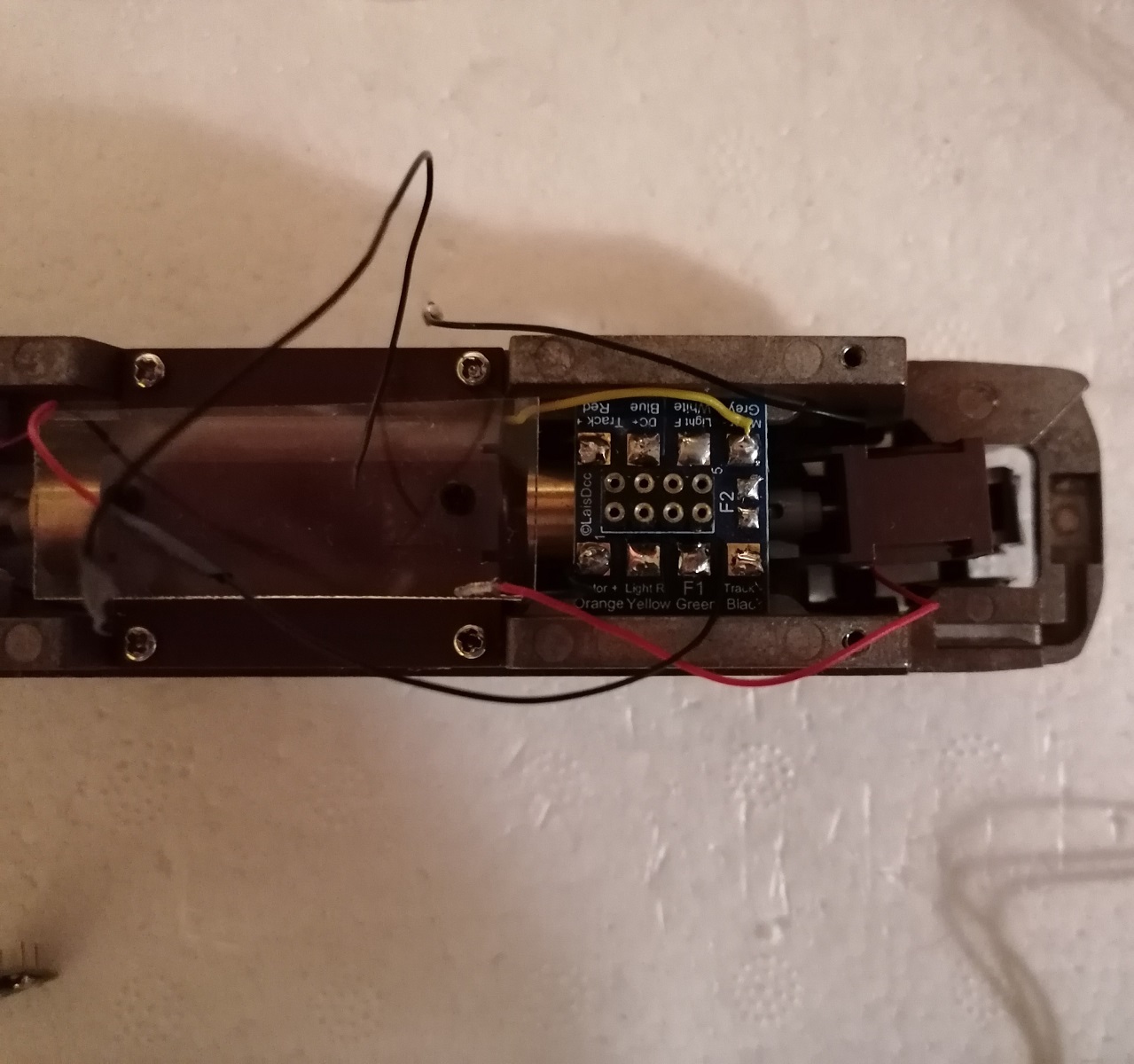

Alla fine ho deciso di togliere tutti i collegamenti originali come suggerito da Alessandro e collegare direttamente i vari fili a questa basetta a 8 pin (foto). Per le luci non sono capace di modificare la pcb originale, per questo metterò un led bicolore con una resistenza da 1000 ohm in serie.
GRAZIE a tutti per i vostri messaggi!

La resistenza la metterei da 1200 o anche da 1500 ohm.

....ma anche di più ... e poi meglio che prevedi un decoder con cui puoi variare l'intensità delle luci.

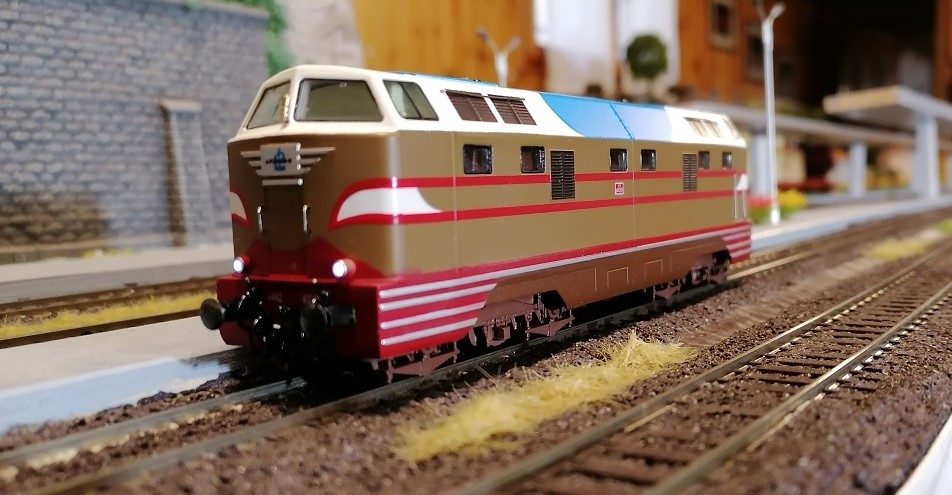

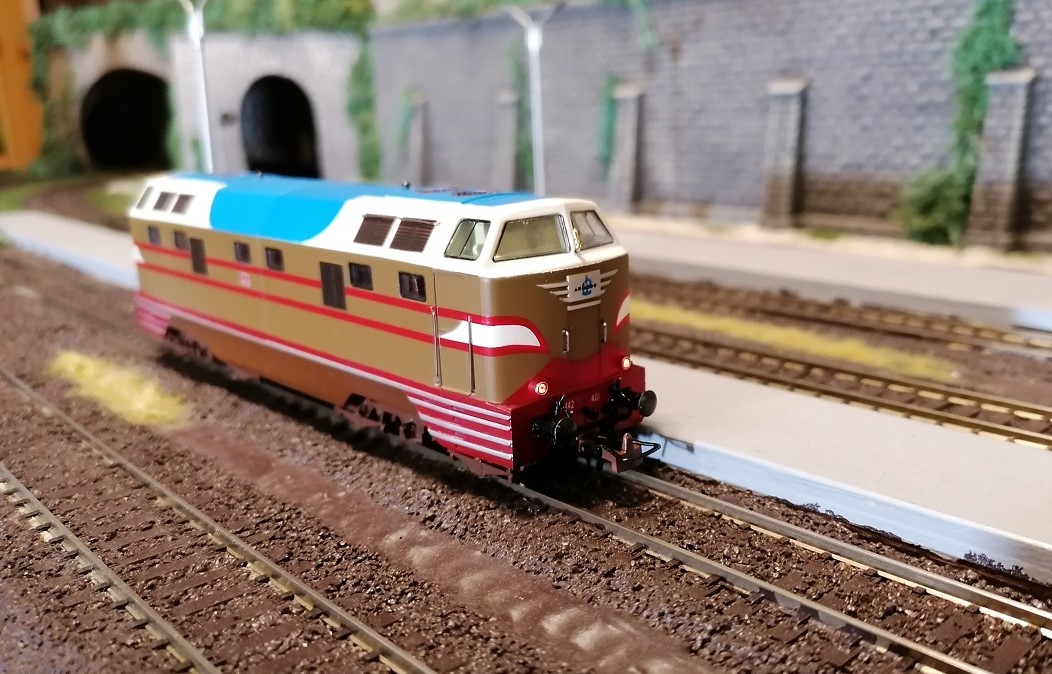

Ecco la D442 a lavoro finito, digitalizzata, con le luci bianche e rosse. GRAZIE a tutti per i vostri consigli!
