Trasporto ghisa fusa... in miniatura

merlotrento

gianmodel ha scritto:

......omissis.........
I nostri erano carri di produzione Ansaldo , che hanno condotto le prove al momento della consegna sulla linea dei Giovi .
I locomotori sono dei General Electric , noi ne avevamo di tre tipi dal piu' leggero 50 Ton a 75 ton .
..............omissis................
..........omissis..................
Quando l'area a caldo di Genova ha chiuso i carri sono stati smontati e caricati sulle navi per essere trasferiti a Taranto ........... omissis .

"gianmodel" ce li aveva fatti veder qui
http://www.forum-duegieditrice.com/viewtopic.php?f=21&t=90012&start=60
qui direi gli Ansaldo in costruzione
http://fo2016.fondazioneansaldo.it/pawtucket2/index.php/Detail/objects/11308
http://fo2016.fondazioneansaldo.it/pawtucket2/index.php/Detail/objects/11333
Ah: l'archivio foto ansaldo è una vera miniera!

http://fotografiaindustria.fondazioneansaldo.it/F1/index.php/it/la-fototeca
http://fotografiaindustria.fondazioneansaldo.it/F1/index.php/it/fondo-ansaldo http://fo2016.fondazioneansaldo.it/pawtucket2/index.php/Browse/objects/facet/producer_facet/id/52/view/images/key/9a7b4cb2b9fec196c1901fe7478e300d

snajper

Speravo di riuscire a ricavare uno simile (uno di quelli esatto è ormai troppo: con le sospensioni ci rimetterei la vista

) ma ho visto che con due carrelli a tre assi tendeva a impuntarsi sulle curve a S come due scambi in comunicazione...
Peccato.

Come ho fatto a fare la prova? Il carro Lima ha i carrelli fermati con vitine, non è stato così difficile smontare e rimontare accertata la circolazione insoddisfacente.

nanniag

http://www.juenkerather-gewerkschaft.de/pdf/HF.pdf

A questo indirizzo un pdf con disegni per chi ha voglia di autocostruzione.

snajper

Il famoso carro DEMAG a contenitore cilindrico. :!:

Se si guarda la foto si nota che i carrelli sembrano di tipo americano, mentre nel disegno la sospensione pare sugli assi e non fra il carrello e il telaio.
Avevo trovato un paio di foto di uno che aveva provato a farselo (aveva usato vecchi carrelli di carro merci), ma non aveva più postato dopo la realizzazione di un semicarro, così mi è rimasta la curiosità di cosa abbia usato per il contenitore. Io userei due tubi per impianti elettrici: il 32 mm per la parte principale e 30 per gli estremi.

arlecchino

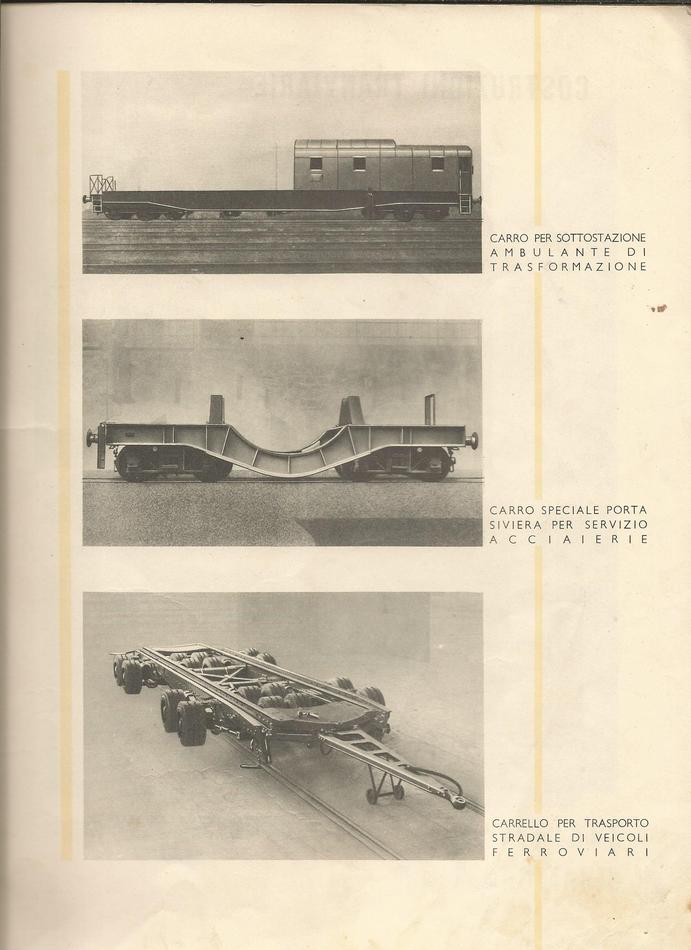

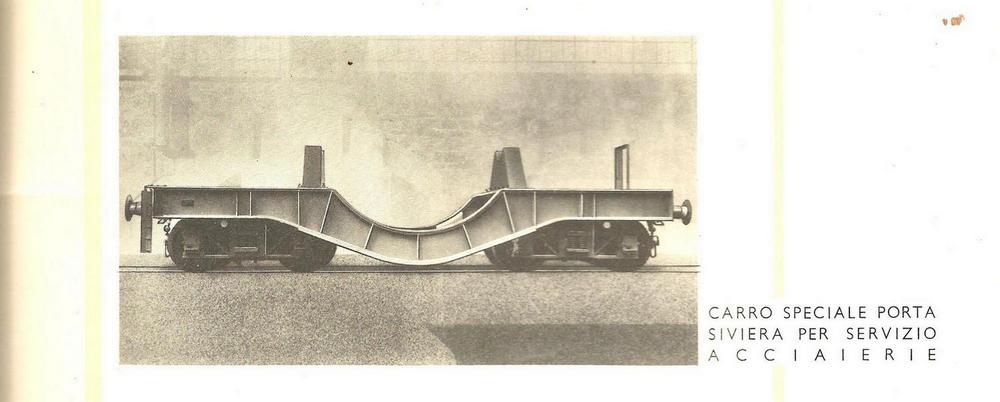

Ho trovato questa foto tratta da un catalogo Finmeccanica degli anni '50. Non so se l'hai già tra la tua documentazione.
alberto

snajper

No, non ce l'ho ma almeno ora salta fuori che anche in Italia in carri porta-siviera esistevano... :wink:

A parte il problema di un carrello adeguato, ora so come posso autocostruirlo.
Somigliano (sembrano quelli ma sottosopra) ai carrelli da tender. Pensate che qualche rottame RR in 1/80 si trova in qualche mercatino o simili?

ar71

Buongiorno a tutti,
inserisco alcune foto del lavoro che sto portando avanti relativo all'elaborazione della Blast furnace della Walthers/Trix.

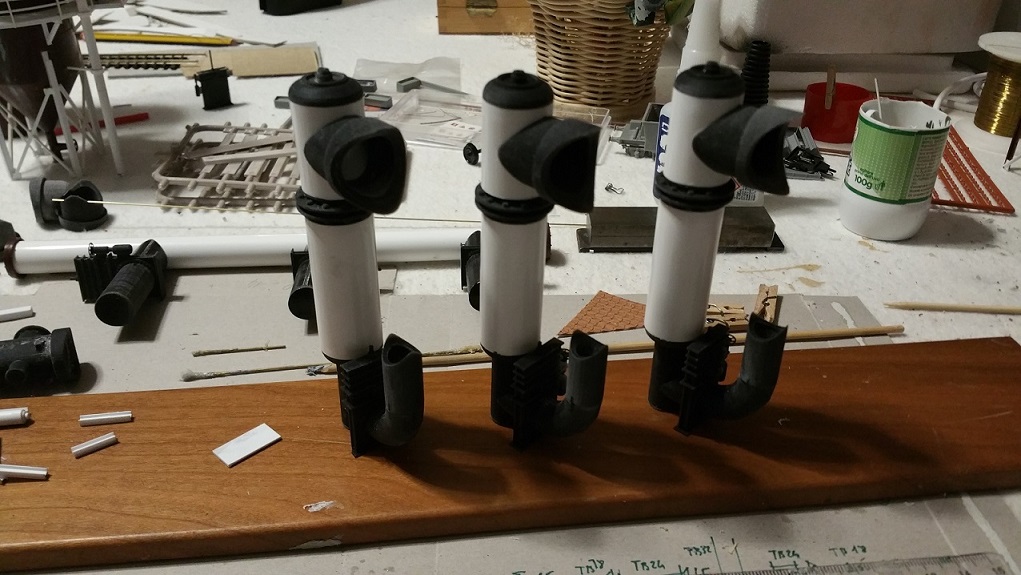

Nelle foto si vedono varie componenti di tubazioni, valvole e serbatoi. Le parti in nero sono stampe 3D, mentre la maggior parte dei tubi sono di provenienza Plastruct.

Allegato:

Commento file: Valvole della linea a bassa temperatura

Burner blowers.jpg [ 192.59 KiB | Osservato 5204 volte ]

Allegato:

Commento file: Linea a bassa temperatura che collega i tre Stoves

Cold blast line.jpg [ 118.39 KiB | Osservato 5204 volte ]

Allegato:

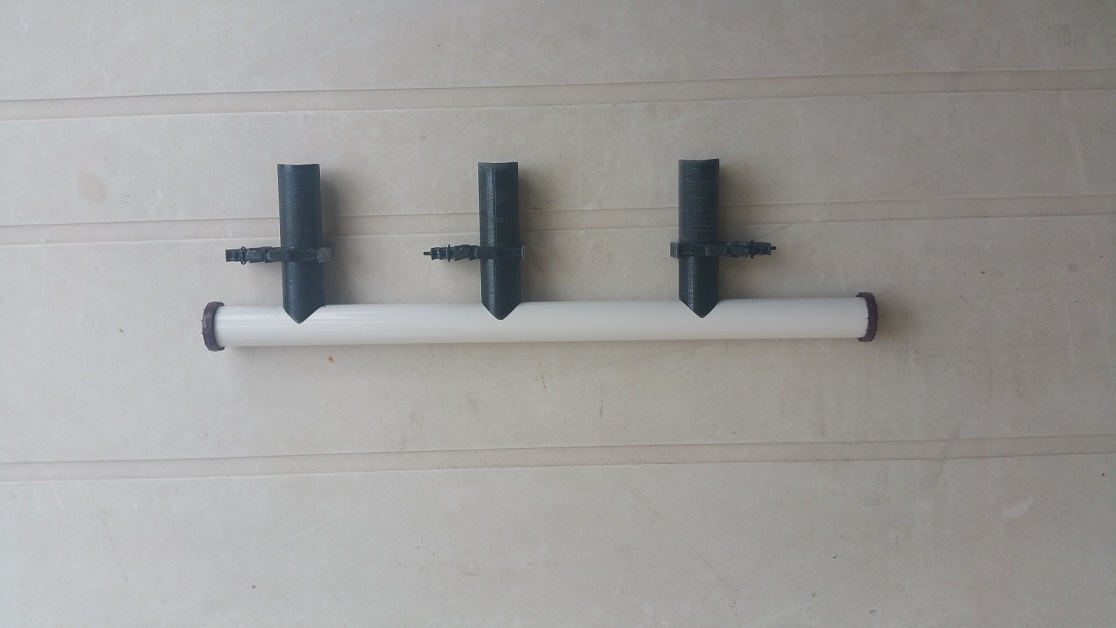

Commento file: Linea ad alta temperatura che collega i tre Stoves con la parte inferiore della ciminiera

Hot blast line.jpg [ 172.56 KiB | Osservato 5204 volte ]

Allegato:

Commento file: Altra vista della hot blast line

Hot blast line_2.jpg [ 192.84 KiB | Osservato 5204 volte ]

Allegato:

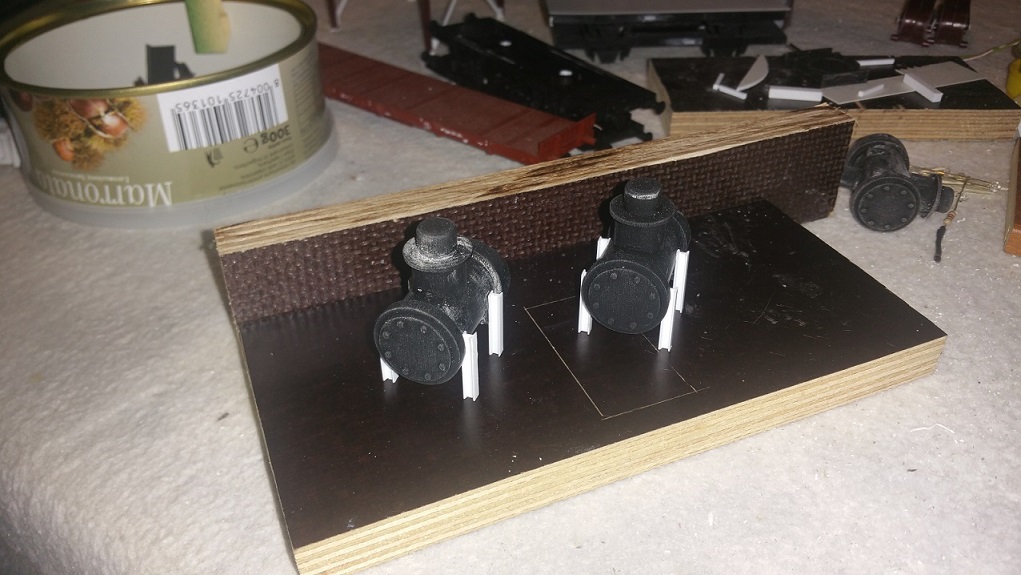

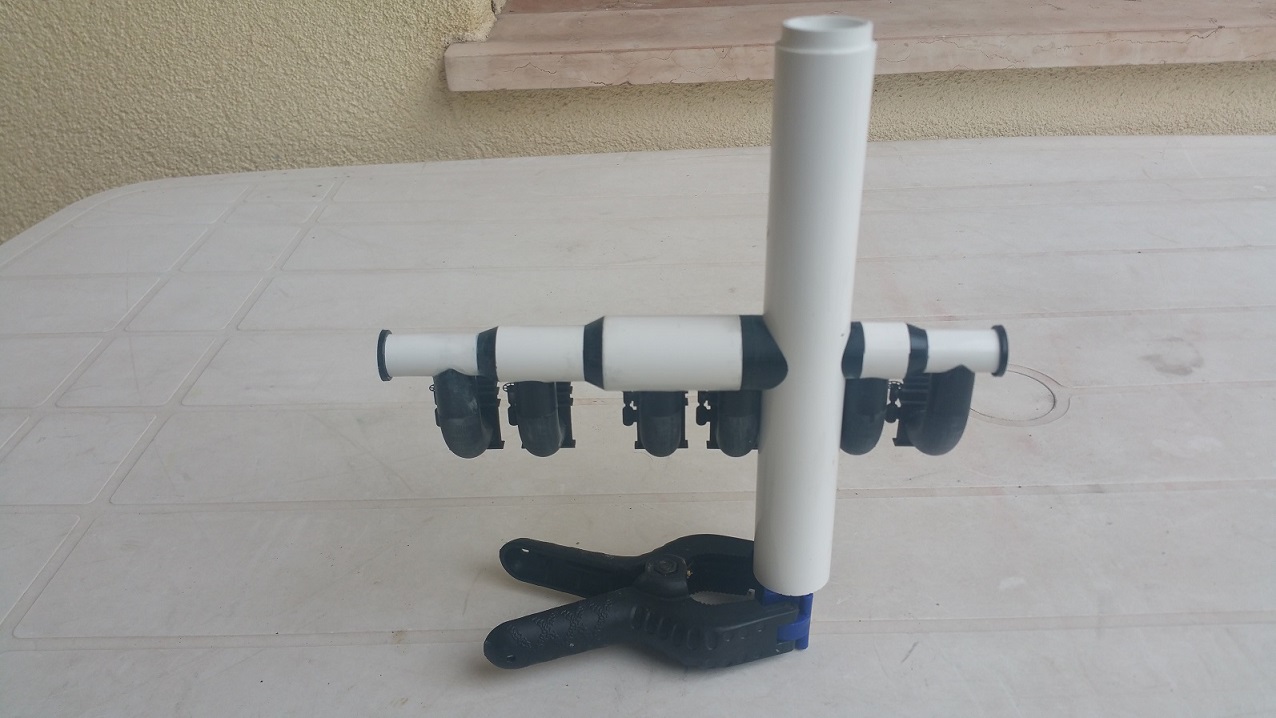

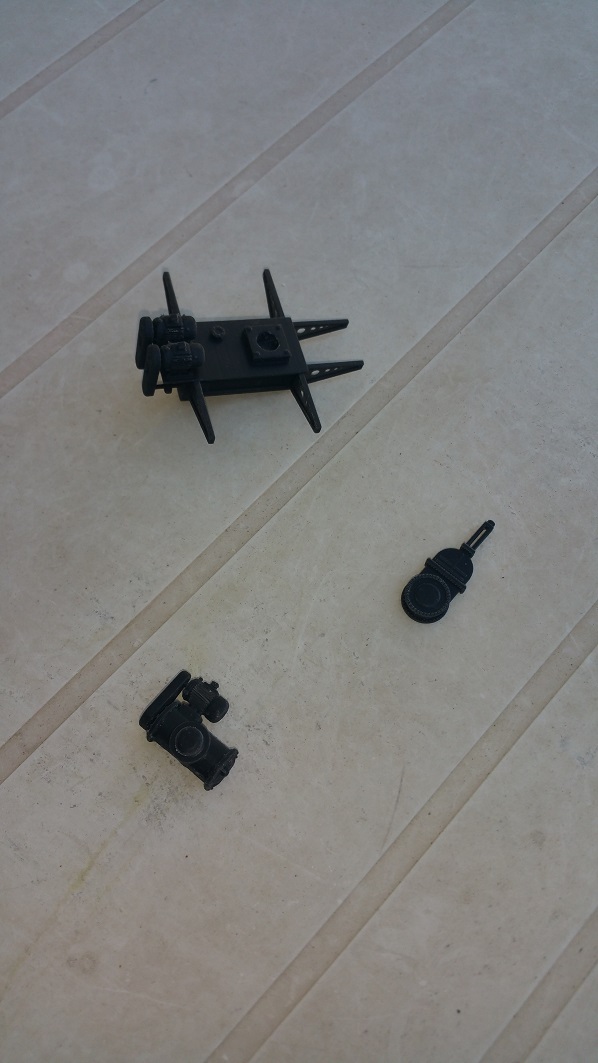

Commento file: Valvole della linea ad alta temperatura

Hot blast valves.jpg [ 199.52 KiB | Osservato 5204 volte ]

Allegato:

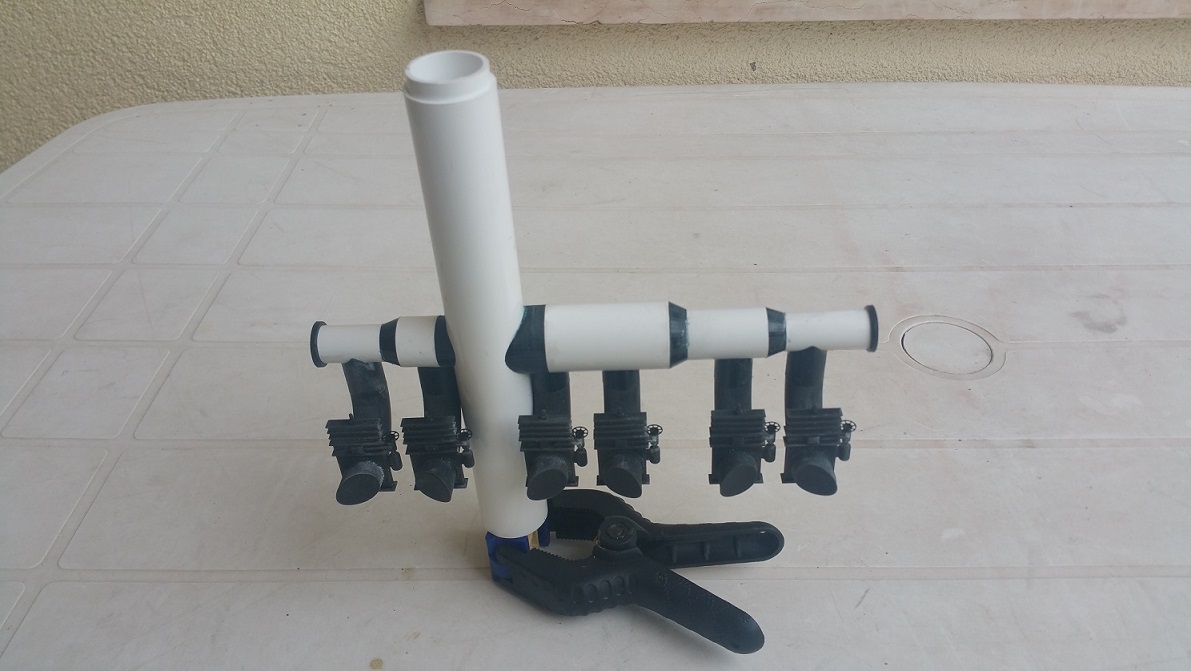

Commento file: Altro tipo di valvole

Gas burners.jpg [ 182.45 KiB | Osservato 5204 volte ]

Allegato:

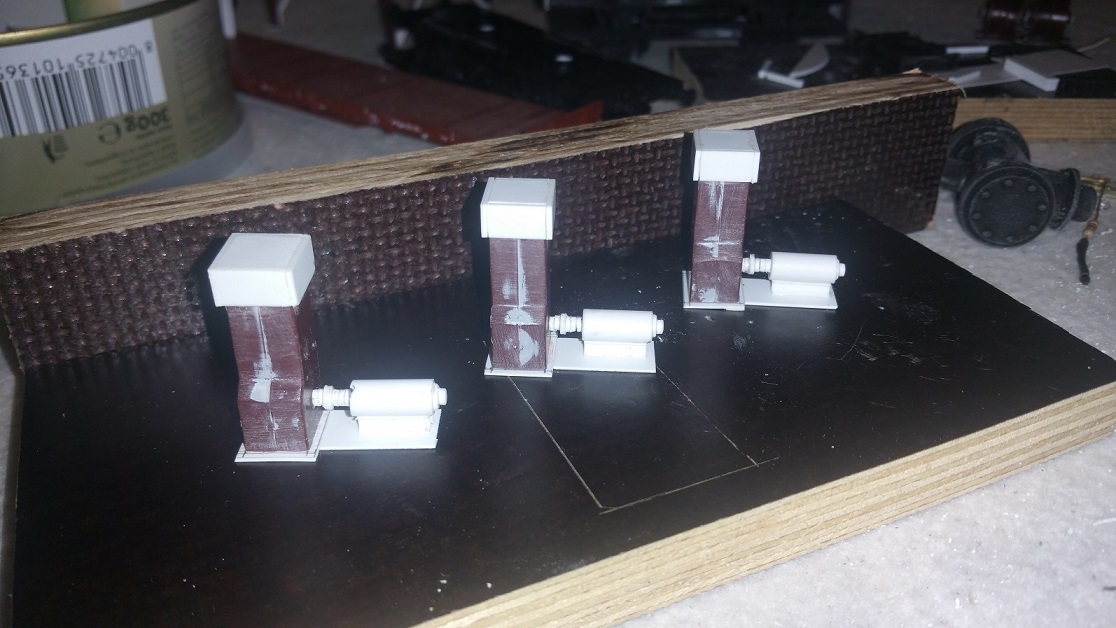

Commento file: Compattatore dei fanghi di decantazione

Pug mill.jpg [ 128.77 KiB | Osservato 5204 volte ]

Allegato:

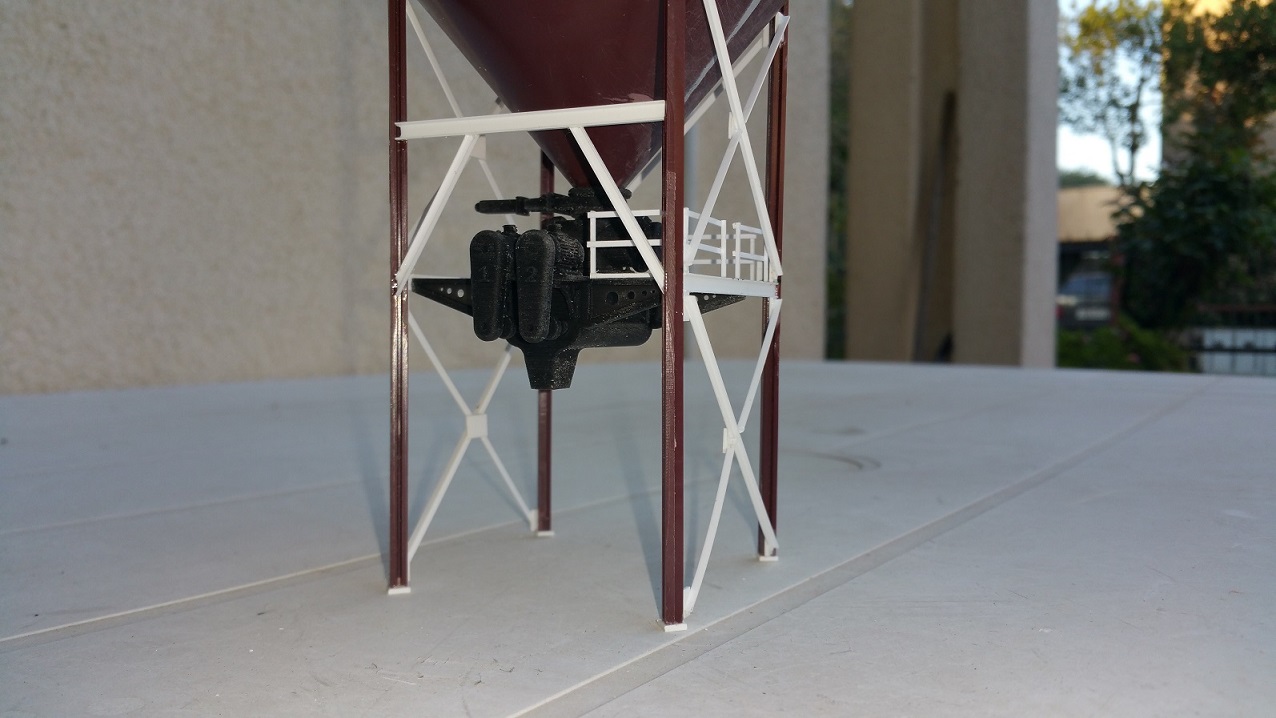

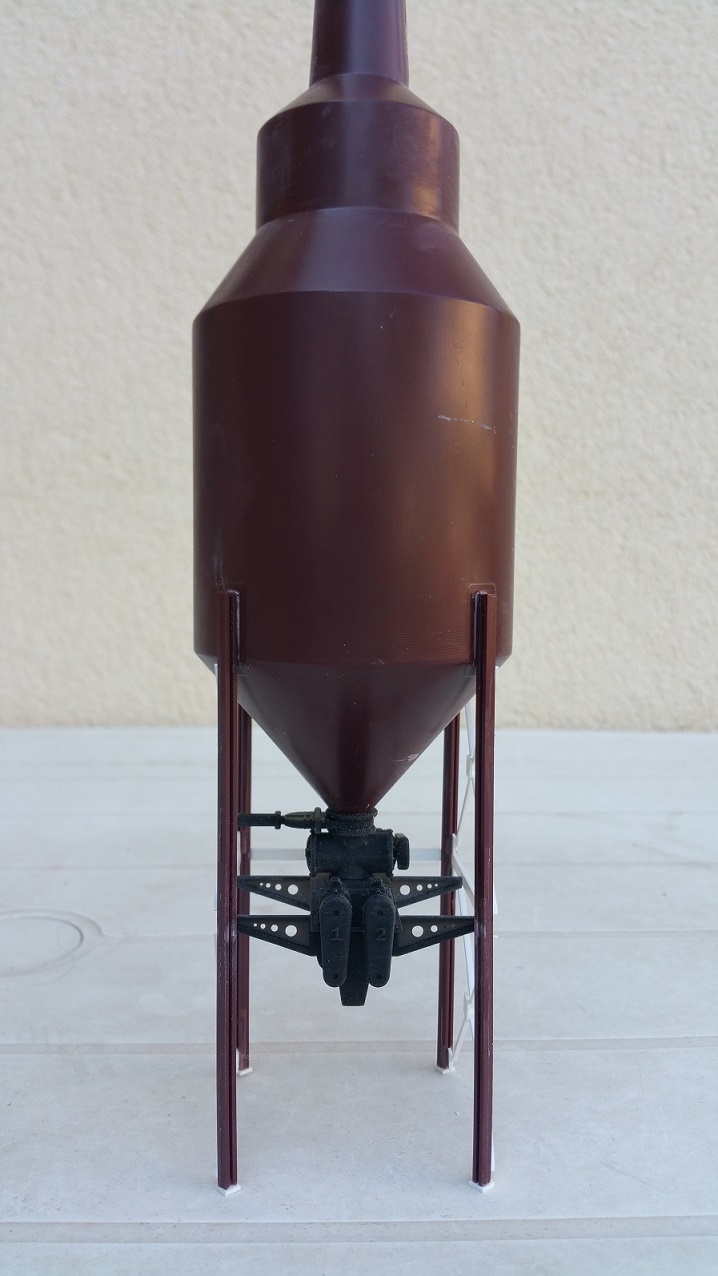

Commento file: Serbatoio con il compattatore installato

Dust catcher_1.jpg [ 170.48 KiB | Osservato 5204 volte ]

Allegato:

Dust catcher_2.jpg [ 175.4 KiB | Osservato 5204 volte ]

Allegato:

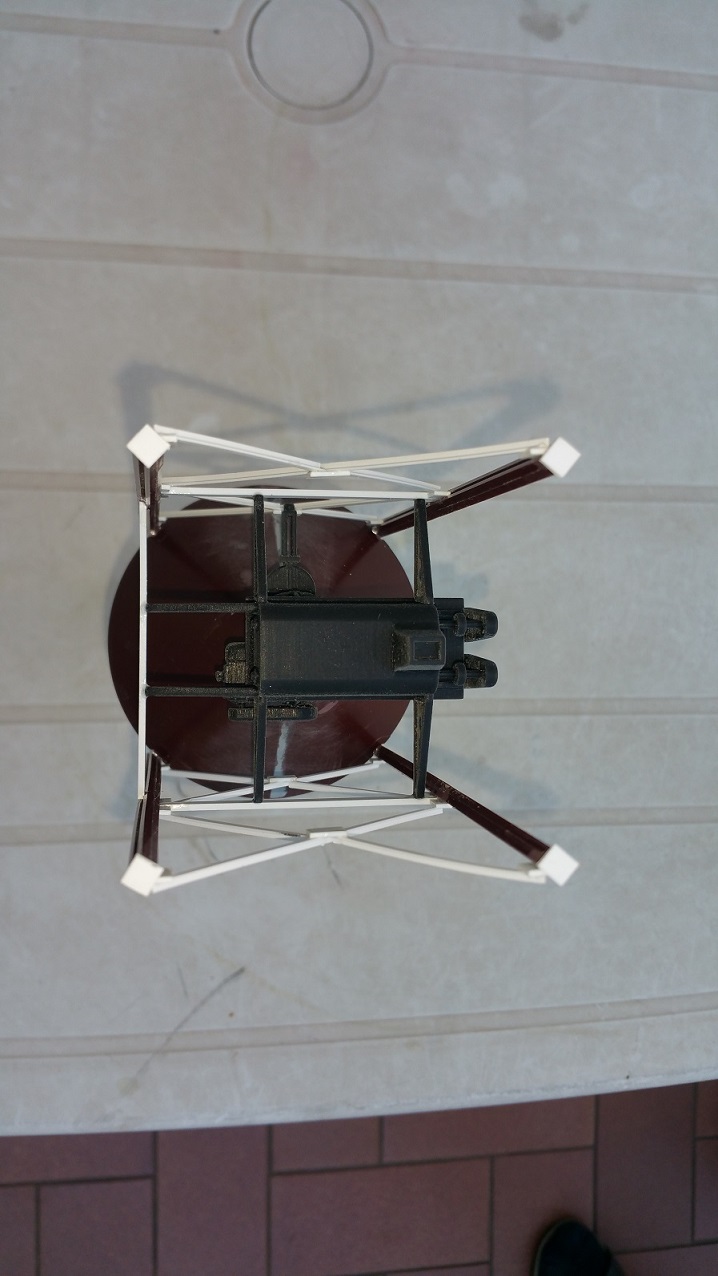

Dust catcher_3.jpg [ 156.22 KiB | Osservato 5204 volte ]

Allegato:

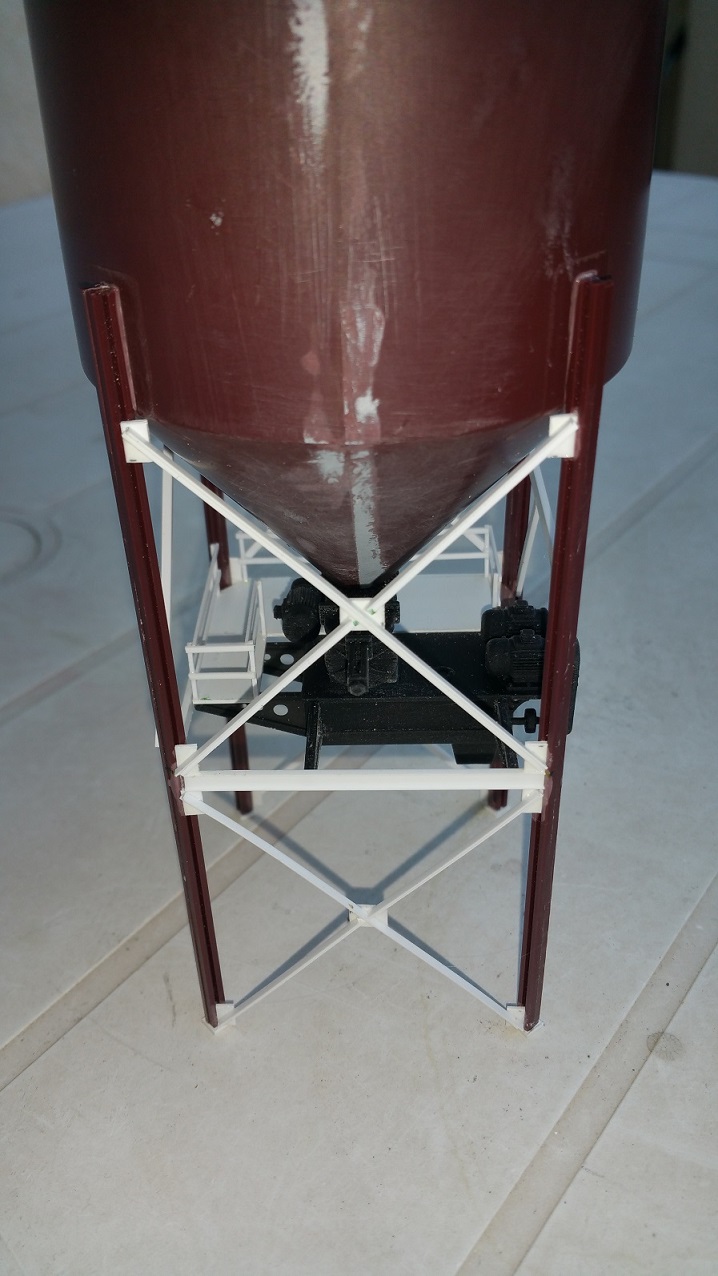

Commento file: Altra vista del serbatoio work in progress

Dust catcher_4.jpg [ 187.78 KiB | Osservato 5204 volte ]

Allegato:

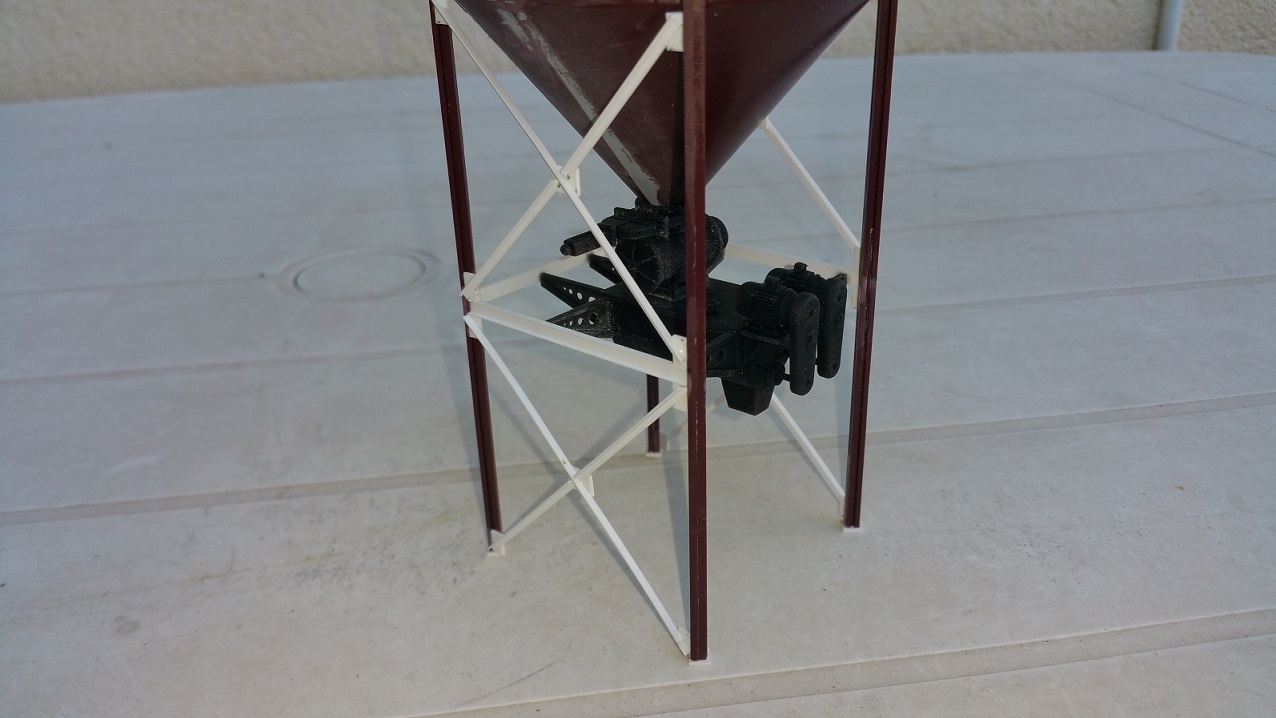

Commento file: Lavoro pressoché finito

Dust catcher_5.jpg [ 198.35 KiB | Osservato 5204 volte ]

Allegato:

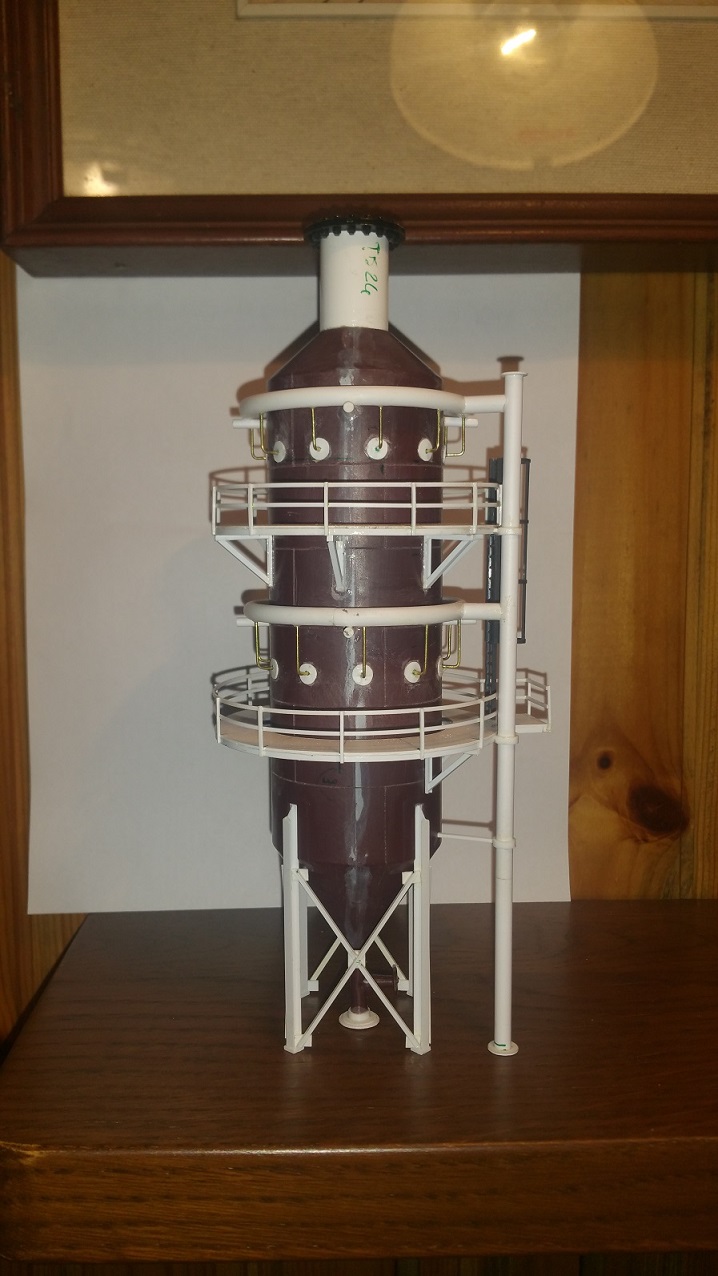

Commento file: Secondo serbatoio al quale mancano solo i punti luce

Gas washer.jpg [ 196.38 KiB | Osservato 5204 volte ]

A voi i commenti e buon XXV Aprile

snajper

Fantastico. Sai già quanto viene grande? La scala è H0? Vedo quelle valvole col volantino così precise...

ar71

Si scala H0.
Le dimensioni, in pianta, sono grosso modo quelle del kit d'origine.
Il tutto si allargherà un po' per il maggior spessore dei diametri dei tubi rispetto a quelli del kit.
Le valvole sono disegnate con Sketchup e i volanti sono di marca americana.

Guido Brenna

Per Snajper:

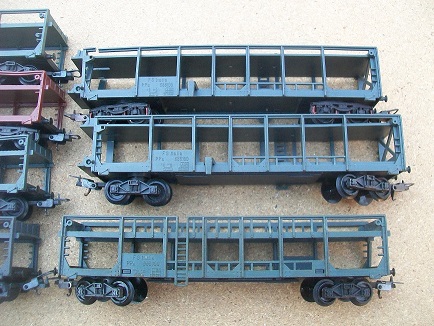

se ti accontenti, per i carrelli del carro porta siviera potresti cercare uno di questi economicissimi carri porta auto di LIMA. Baya e mercatini ne sono pieni a quattro soldi. Secondo me sono abbastanza simili.
Ciao.
Guido

snajper

Guido Brenna ha scritto:

Per Snajper:
se ti accontenti, per i carrelli del carro porta siviera potresti cercare uno di questi economicissimi carri porta auto di LIMA. Baya e mercatini ne sono pieni a quattro soldi. Secondo me sono abbastanza simili.
Ciao.
Guido

Dalla foto, direi che sono pressochè quelli! Grazie della segnalazione. Possono andare anche per altri carri ad uso siderurgico.

ar71

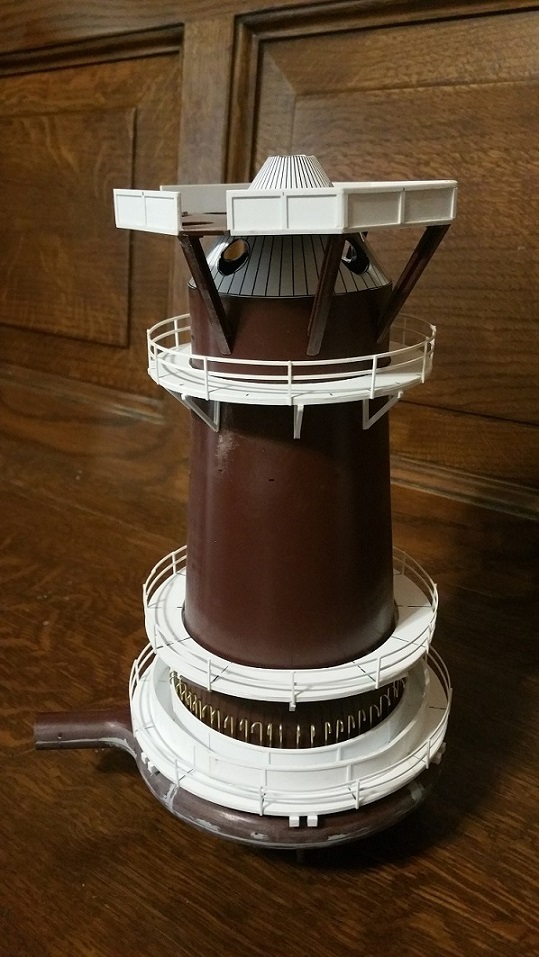

Altre foto fatte al volo dei lavori in corso con il corpo principale dell'altoforno e la struttura per l'innalzamento in quota del materiale.

Allegato:

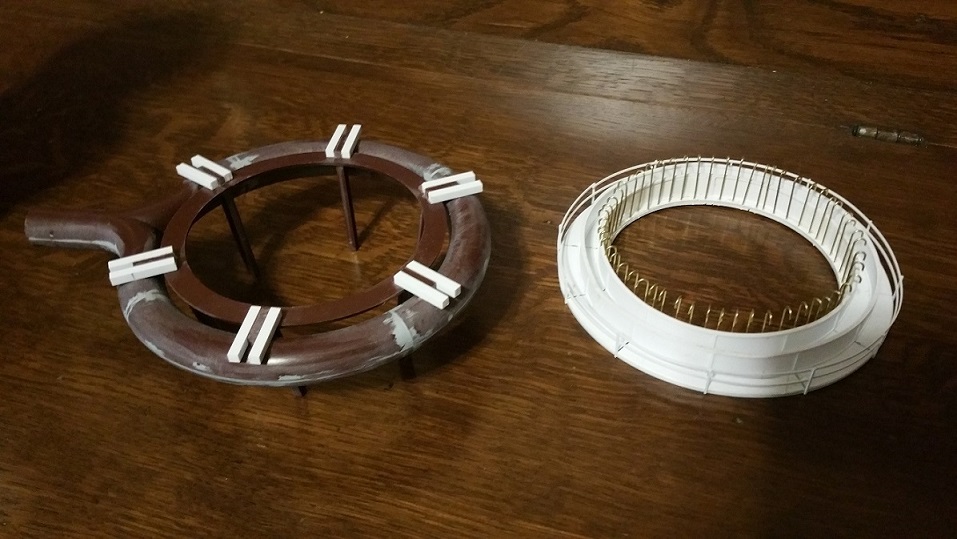

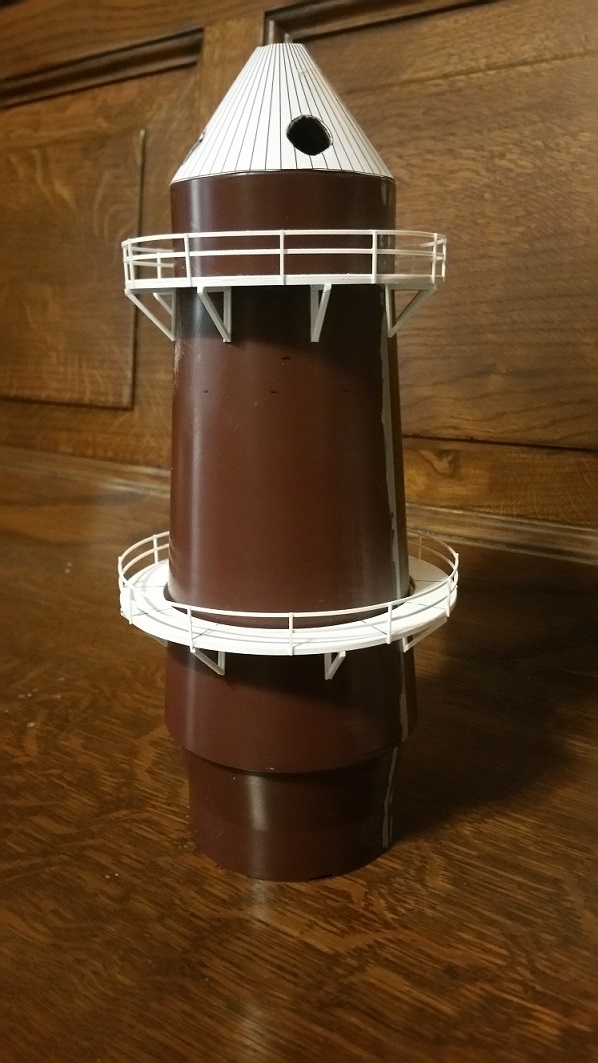

Commento file: corpo principale dell'altoforno con i ballatoi

Altoforno.jpg [ 174.35 KiB | Osservato 5035 volte ]

Allegato:

Base altoforno.jpg [ 166.58 KiB | Osservato 5035 volte ]

Allegato:

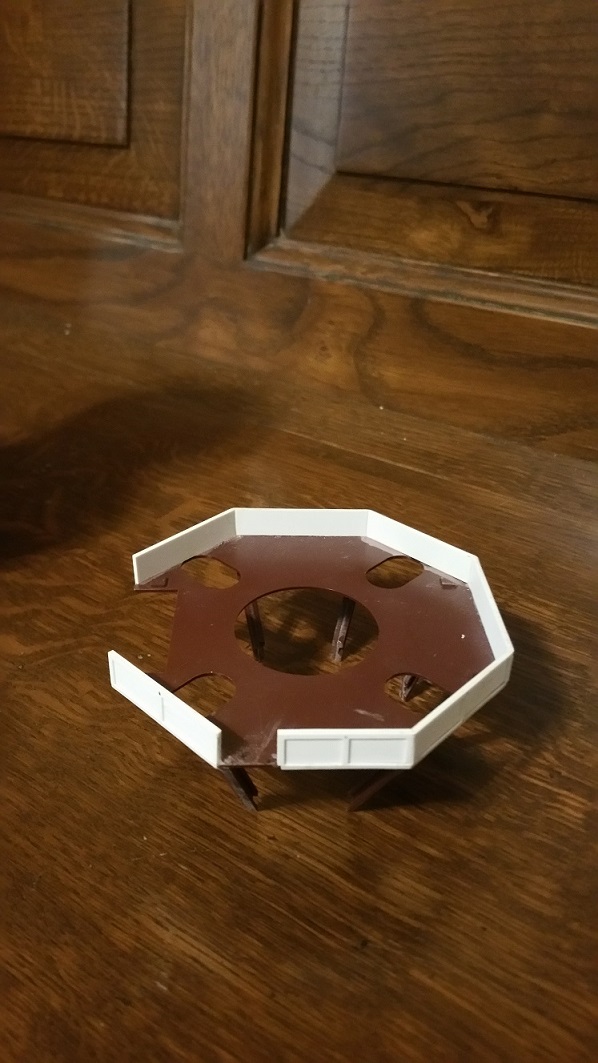

Piattaforma sommità.jpg [ 162.86 KiB | Osservato 5035 volte ]

Allegato:

Altoforno_completo.jpg [ 168.41 KiB | Osservato 5035 volte ]

Allegato:

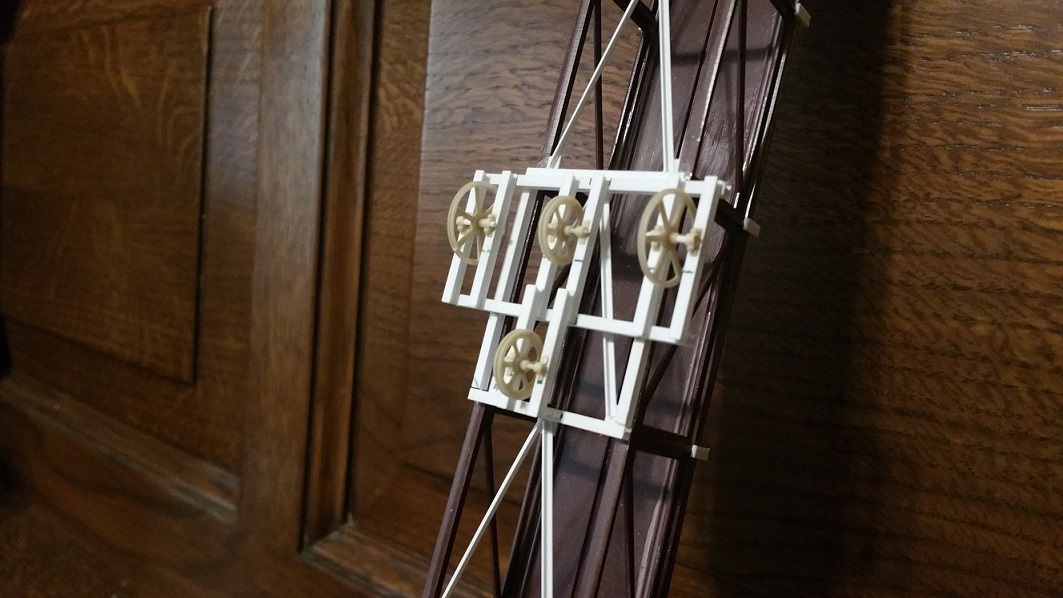

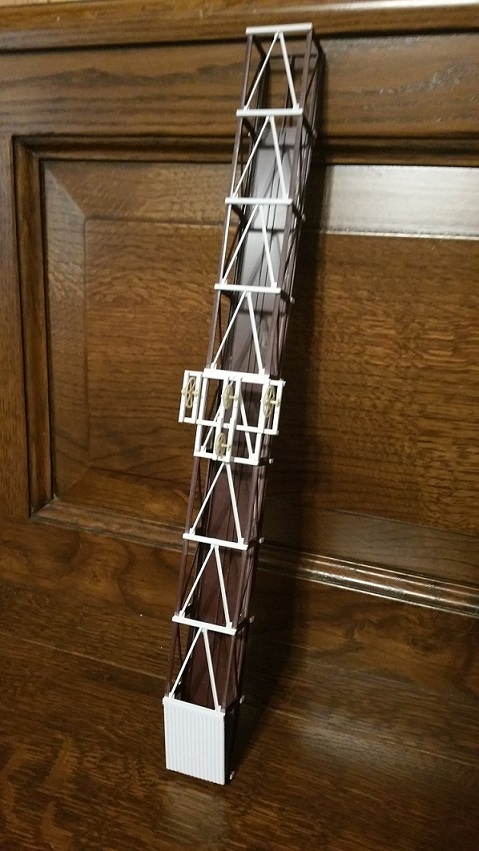

Skip Hoist.jpg [ 147.01 KiB | Osservato 5035 volte ]

Allegato:

Skip Hoist_2.jpg [ 196.42 KiB | Osservato 5035 volte ]

snajper

Lasciami un attimo recuperare la mascella da terra...
Le parti bianche sono fatte da te?

ar71

Le parti bianche sono tutti dettagli in plasticard evergreen o plastruct.

maur

Buondi a tutti

Complimenti per l'aggiunta ,al modello base dell'altoforno ,dei
dettagli/completamenti. La scatola di montaggio e' piuttosto
povera se non completamente mancante di buona parte
dell'impiantistica riguardante l'altoforno.
Buon lavoro

Maur
