ttm 30? però non c'era molta corrspondenza tra foto e disegno.

già che ci sei prova su KARTONMODELL-forum.de ci sono i piani del KOF II e tante altre cose che prevedo potrai realizzare al volo dopo aver ricalcato le immagini raster.......

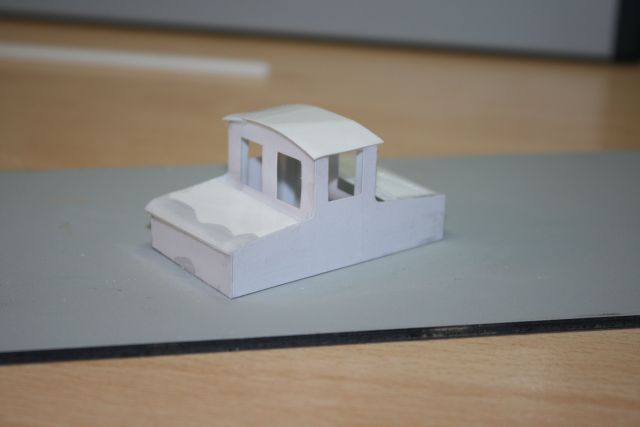

In TTM 30 e' spiegato che il disegno e' di un automotore con passo 2600 mm
mentre le foto sono di un 2000 mm .

Per quest'ultimo cerchero' di prendere un po' di misure alla prima occasione.

Antonello

Stanotte nuovi esperimenti.

Ho creato un materiale 'composito', ovvero cartoncino plastificato in casa come si fa per i tesserini.

Il taglio viene nettissimo e i vari pezzi si mantengono rigidi nel metterli insieme.

Penso che ormai dimensionalmente ci siamo.



Antonello

Antonello vedo che ti stai divertendo... appena risolvo le mie cosucce metto mano anche al mio macinino... complimenti...

Procede il percorso di apprendimento

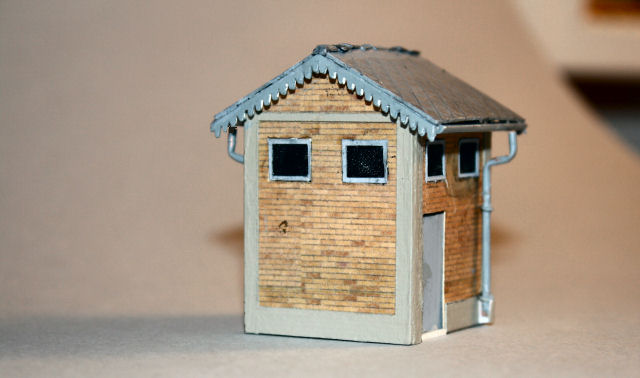

Questa e' la versione beta del mio primo lavoro, il fabbricato Cessi della Stazione di Pescara Porto negli anni 30.




Tutto e' stato realizzato con la macchinetta: pareti, cornici, tetto, decorazione del tetto etc.

Materiale "carta crea" eccettuato il tetto che e' realizzato in plasticard da 0,5 mm ( le tegole sono state 'incise' ).

Sono riuscito ad ottenere il taglio del plasticard anche in spessore 0,5 ottimizzando il disegno dei particolari e utilizzando il plotterino come una fresa.

A disposizione per domande varie, Antonello

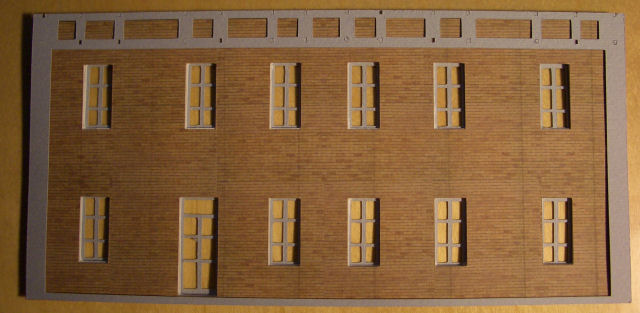

Ho incominciato il pezzo forte del diorama di Pescara Porto della FEA: la stazione.

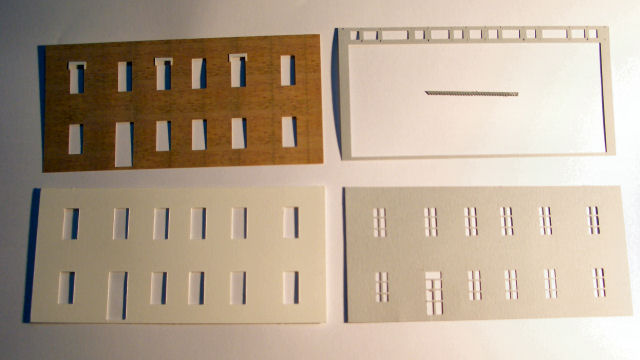

Tutti i pezzi che vedete in questa foto sono ottenuti col plotterino in oggetto
a partire da file dxf che mi creo in autocad.

I materiali sono vari tipi di cartoncino con diversi spessori e plasticard da 0,25 mm
per le modanature delle finestre e gli abbellimenti del tetto

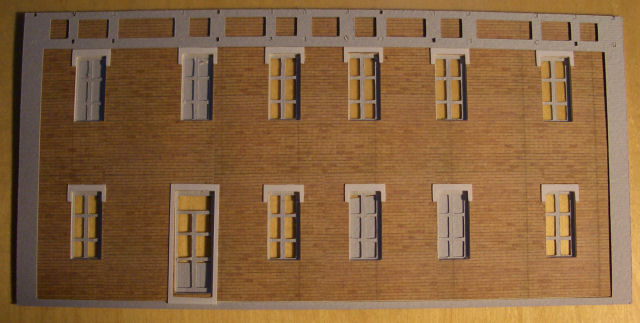

Qui si puo' avere un'idea del complessivo; mancano i vetri alle finestre e le imposte chiuse dove occorre.



Antonello

Veramente ben fatti gli infissi.....
Alessandro

... e dopo duecento goccioline di colla




Antonello

Bello!
Bravo!
Ottimo lavoro

Ho voluto mettere alla prova il plotterino portandolo al suo limite.

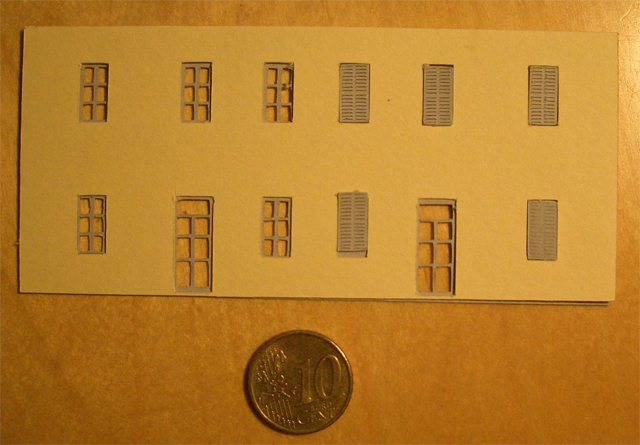

Ecco la facciata mostrata sopra ora realizzata in Enne.



I pezzi sono solo appoggiati l'uno sull'altro e alcune imperfezioni sono legate ad uso improvvido
del tagliabalsa.

Antonello

Recupero questo argomento perchè anch'io entusiasmato dalle realizzazioni di Antonello ho preso il famoso plotter da taglio!

Dopo avergli chiesto un po' di consigli e dritte varie, e qui lo ringrazio pubblicamente per la disponibilità dimostratami, ho comprato l'aggeggio sul sito "innominabile" e ho fatto un po' di prove, con cartoncino e plasticard.
Tutti i disegni di partenza sono fatti con AutoCAD ed importati in formato dxf nel software che gestisce il plotter.

In sintesi, come già aveva detto Antonello, sono giunto alla conclusione che si riesce a tagliare bene il PS fino a 0,25 mm di spessore, facendo fare fino a tre passaggi successivi della lama sul disegno.
Mentre spessori superiori (ho inserito fino a 1 mm) si riescono ad incidere e basta; comunque il taglio diventa semplicissimo anche solo con piegatura e rottura a fatica dei pezzi, come ho fatto io.
Inoltre il plotter è molto preciso nel collocare la figura nel foglio di trascinamento e quindi è possibile usare anche avanzi di plasticard appena sufficienti per la zona da tagliare.

Qui di seguito i primi risultati applicati a una carrozza ferroviaria, appena all'inizio dell'assemblaggio, la C29 della SFD (strana carrozza articolata costruita dall'unione di due vagoni a due assi dell'epoca del vapore):



i pezzi vengono fuori piuttosto precisi (considerate che non ho ancora passato limette nè altro)


per finire.. studi di appoggio isostatico!! Non c'entra più di tanto col plotterino ma...


Ciao
Alessandro

urca! mi sa che sto plotterino me lo prendo anch'io e non se ne parla più

Non sbagli, anche se io ancora mi ci devo applicare

Ciao a tutti.
Il Gruppo Fermodellistico Genovese ha acquistato il plotterino.
Se volete, potete dare un'occhiata nel forum amico, a pagina 31 del filetto sulle attività GFG.
Stiamo facendo il rivestimento del viadotto si Genova Sturla.

Ciao.

Guido

E perchè non inserire anche qui i vostri esperimenti? Del resto il discorso plotter è iniziato qui.
