 Oggetto del messaggio: Passaggio a livello automatico
MessaggioInviato: lunedì 10 gennaio 2011, 17:40
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 16:40
Messaggi: 1102
Località: Fabriano (AN)
Stavo pensando di automatizzare un passaggio a livello con l'uso di due motori lenti (tipo tortoise). Escludendo i classici contatti reed, cosa si potrebbe usare? E come andrebbe realizzato il circuito?

Grazie in anticipo a quanti parteciperanno a questa discussione :P


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: lunedì 10 gennaio 2011, 18:38
Non connesso

Iscritto il: mercoledì 5 aprile 2006, 16:11
Messaggi: 5064
Località: Pistoia
Digitale o analogico? Semplice o doppio binario?


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: lunedì 10 gennaio 2011, 19:49
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 16:40
Messaggi: 1102
Località: Fabriano (AN)
Semplice binario in analogico.


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: martedì 11 gennaio 2011, 17:10
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 16:40
Messaggi: 1102
Località: Fabriano (AN)
:shock: :shock: :shock: :shock:


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 13:54
Non connesso

Iscritto il: lunedì 16 gennaio 2006, 16:40
Messaggi: 1102
Località: Fabriano (AN)
Tutti col passaggio a livello statico? :shock:


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 14:03
Non connesso

Iscritto il: giovedì 13 novembre 2008, 17:39
Messaggi: 651
Località: prov. BERGAMO - PALERMO
300zxbiturbo ha scritto:
Tutti col passaggio a livello statico? :shock:



Ma cosa pensi?.....secondo me hai sbagliato forum......quì si parla solo di comprare modelli in edicola per modificarli (ma poi nessuno ha il coraggio di mostrare le foto) oppure di proporre ai costruttori cose assurde (come rifare la 626) ...... :lol: :lol: :lol:

E tu chiedi un PL.......ma che roba è? :shock:

Quelli che fanno plastici (e non vetrine) saranno anche stanchi! :oops:

Porta pazienza e vedrai che prima o poi qualcuno ti aiuta :wink:

Dimenticavo : aggiungi alla fine del titolo la parola magica "CORBELLINI" avrai valanghe di risposte :lol: :lol: :lol: :lol: :lol:


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 14:31
Non connesso

Iscritto il: venerdì 13 gennaio 2006, 17:29
Messaggi: 1957
Località: Torino
In analogico non ti so proprio aiutare Fatto in digitale con due moduli di retroazione loconet e rocrail ;)
Il modulo del pl con relativa meccanica etc... è di un altro socio di cv19
http://www.youtube.com/watch?v=36HZ5iWp10k
si vede alla fine del filmato sulla sinistra chiudersi.
Il pl viene viene chiuso da un modulo di retroazione a aperto da un altro..il ruolo dei moduli di retroazione cambia in base alla direzione del treno.


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 17:02
Non connesso

Iscritto il: sabato 3 luglio 2010, 21:20
Messaggi: 1999
300zxbiturbo ha scritto:
Tutti col passaggio a livello statico? :shock:

Li abbiamo eliminati tutti ed al loro posto abbiamo realizzato dei cavalcavia :lol: :lol: :lol: :lol:
A parte gli scherzi, io ne motorizzai uno con un tortoise, ma funzionava solo manualmente senza pedali ed altro, quel motore aveva il vantaggio di fermare la corsa automaticamente interrompendo la corrente una volta raggiunto il suo finecorsa, quindi di più non saprei dirti, non installai nessun pedale.


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 18:13
Non connesso

Iscritto il: mercoledì 5 aprile 2006, 16:11
Messaggi: 5064
Località: Pistoia
La complicazione, si fa per dire, sta nel fatto che sia analogico e a semplice binario, poiché così i treni percorrono lo stesso binario in entrambe le direzioni. Sarebbe più facile se fosse a doppio binario poiché così ognuno avrebbe una direzione precisa e sarebbe più semplice come schema elettrico.

Non è che sia difficile, ma è più complesso come montaggio e poi per essere sicuro che funzioni bisognerebbe prima provarlo.


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 18:21
Non connesso

Iscritto il: martedì 7 febbraio 2006, 9:37
Messaggi: 1441
Il problema non è nuovo e la "letteratura tecnica" lo ha ampiamente trattato.
Dividiamo il problema: la manovra del tortoise ed il relativo comando.
La chiusura ed apertura del pl, ossia il comando dei tortoise, si realizza con un doppio deviatore o con un relè a doppi contatti, invertendo l'alimentazione; basta seguire le istruzioni dei tortoise.
Per ottenere l'automatismo basterà pilotare con un circuito di comando il relais monostabile sopra indicato.
Il circuito di comando potrà essere il semplice circuito di binario, posizionato a cavallo del PL; ancor meglio, vista l'alimentazione in analogico, si potrà trattare di due circuiti di binario a cavallo del pl, per ciascuno dei quali il segnale sia monodirezionale.
Il relativo circuito è stato pubblicato da Alberto Rizzoli su TTM n.3 del settembre 2000.
Ciao
Antonio


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 18:24
Non connesso

Iscritto il: venerdì 13 gennaio 2006, 17:35
Messaggi: 4160
Località: Calabria del Nord:Castelcrati Terme(nome brevettato!)
Per Antonio...hai un mio mp
ciao


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 18:34
Non connesso

Iscritto il: mercoledì 5 aprile 2006, 16:11
Messaggi: 5064
Località: Pistoia
Proviamo così:


Allegati:

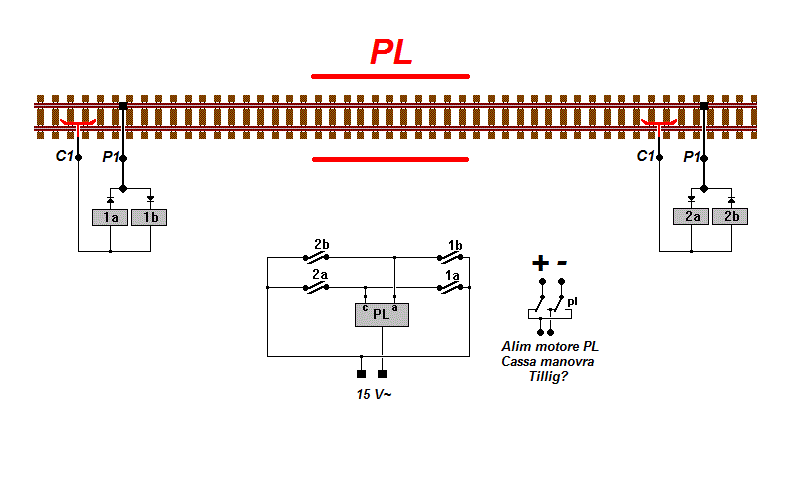

pl semplice bin.GIF
pl semplice bin.GIF [ 10.86 KiB | Osservato 2671 volte ]


Ultima modifica di Marcello (PT) il giovedì 13 gennaio 2011, 18:47, modificato 2 volte in totale.
Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 18:40
Non connesso

Iscritto il: mercoledì 5 aprile 2006, 16:11
Messaggi: 5064
Località: Pistoia
I relè collegati ai pedali sono dei reed che commutano con un minimo di 3V.
Il relè PL è un bistabile.

Dovrebbe funzionare così: la corrente di trazione aziona uno dei reed a seconda della polarità e quindi del senso del treno. Il primo agisce sul bistabile in un senso. L'altro reed dall'altra parte del PL viene azionato quando la loco ha superato il PL e, con la stessa polarità della corrente di trazione precedente agisce sul bistabile riportandolo nel senso precedente.

Con il senso del treno inverso, cambiano i relè interessati ma la sostanza dovrebbe essere la stessa.

I pedali sono delle controrotaie di contatto, vecchio tipo RR - Lima.

Chissà se va.


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 18:54
Non connesso

Iscritto il: venerdì 20 gennaio 2006, 19:41
Messaggi: 2862
Mi sembra possa funzionare benissimo. Certo che se ci fosse il BA su quel tratto sarebbe molto più semplice collegarlo all'occupazione/liberazione del BA, esattamente quello che intendo fare sul mio plastico su una linea a doppio binario banalizzata altrimenti coi pedali diventa un casino...


Top
 Profilo

 Oggetto del messaggio: Re: Passaggio a livello automatico
MessaggioInviato: giovedì 13 gennaio 2011, 20:07
Non connesso

Iscritto il: giovedì 19 gennaio 2006, 14:54
Messaggi: 706
ciao hai un MP
Ninni
