Avendo da poco finito la A691, stavo pensando di riprodurre la Gr 683 in versione anni 40, ovvero con la carenatura completa verde. Qualcuno ha i disegni tecnici (in particolar modo la vista dall'alto) e qualche foto? (non quelle del Cornolò che già ho).

Vi sarei davvero infinitamente grato!

Sarebbe interessante vedere delle foto della A691, per la 683, ci sono interessanti foto e disegni nel volume di Giovanni Cornolò "Locomotive a vapore" pag. 326

Ehm, Drago... per la richiesta di immagini del modello realizzato, mi associo calorosamente; per il Cornolò invece temo non basti (ha scritto di averlo già....), invero mi ricordo un articolo (iT o Italmodel?) ed un capitolo del libro di Mascherpa "La regina delle locomotive"... ma viste dall'alto temo proprio di no.

Buon modellismo,
Andrea Chiapponi

Ho provato a cercare il libro in questione, ma non è più disponibile Qualcuno potrebbe inviarmi una scansione della pagine riguardanti la 683?

si hai ragione, non ho visto bene, sul volume "La Regina delle Locomotive" ci sono buone foto e un disegno di profilo, altra foto è sul volume "Le Locomotive Caprotti" edizione Ferro,
ma non mi sembra molto difficile ricostruire la parte superiore dalle varie foto, la semplificazione della carenatura mi sembra che abbia interessato solo la parte anteriore della macchina e il tender

Riusciresti a mandarmi via mail una copia delle pagine?

Per intanto ho individuate due foto, molto "di sguincio" ma qualcosa si indovina: una è su iT216 - quarta di copertina, l'altra (forse più leggibile) è su TT Tema n.15, pag. 23.

In pratica: tra i due camini dei preriscaldatori sembra esserci un pannello rettangolare (ribaltabile o amovibile?) mentre in corrispondenza del duomo-sabbiera si vede una piastra tonda (presumo incernierata, sennò che spasso rifornire di sabbia...).

La ricerca continua,
Andrea Chiapponi

prova a guardare su

ITALMODEL Ferrovie nr124

forse ci sono i figurini.

notte....

ps: ci sono due foto su Treni e Modelli a pag. 21/22 di cui una è un modello di Piranese.

TT tema 15 lo ho. Vado subito a vedere.

Le altre riviste elencate invece non le ho... Chi volesse inviarmi una scansione ...

Ho guardato, ma la foto è di una macchina con carenatura parziale...Cerco invece foto e disegni delle macchine con carenatura totale.

Ma tutti gli esperti del vapore????

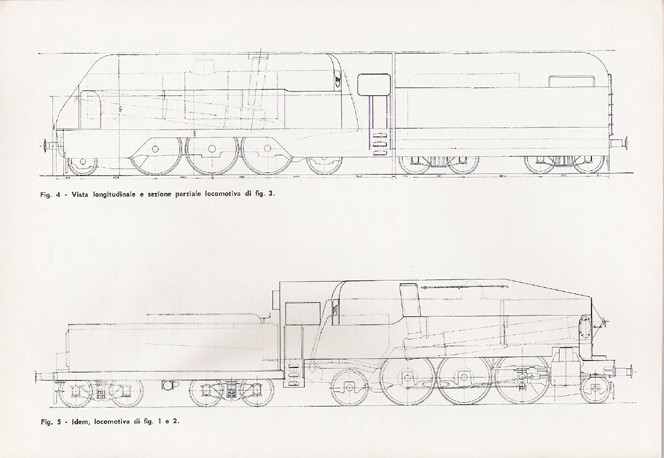

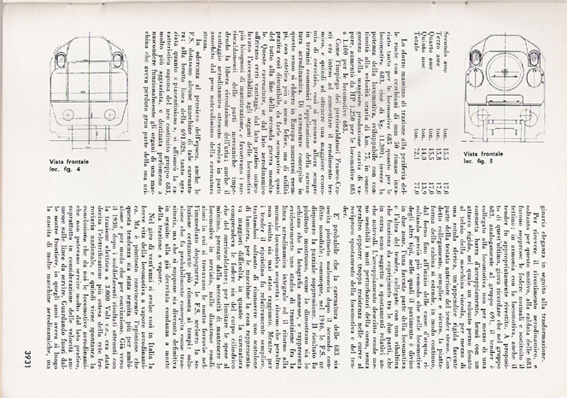

Quanta frustrazione si accumula quando si cerca invano un disegno o una foto! Ecco la scansione dei disegni pubblicati sul numero 124 di Italmodel ferrovie. Buon Lavoro!

Ehm....ti ringrazio, ma le quote sono illeggibili....

Ciao biturbo, le foto si riferiscono infatti a macchine con i musi modificati, ma sono le uniche nelle quali si intravveda la parte superiore: questa non risulta che abbia mai ricevuto modifiche di sorta.

Se cerchi lo "stato d'origine" avrai anche da trovare immagini della carenatura del tender. Mi ricordo che l'artigiano Piranese produsse un modello allo stato d'origine, con carenatura verde completa... forse se ne trova qualche foto (del modello!), sempre meglio che niente.

La caccia continua...
Andrea Chiapponi

E' vero! ....tuttavia hai delle dimensioni note (es la lunghezza della loco, il diametro delle ruote....) con un pò di impegno puoi ricavarne le quote. Pensa che io ho realizzato un modello quotando una foto!

E' dura ricavare la larghezza esatta del musone...e sopratutto il raggio di curvatura
