Ciao a tutti

ho preso dei pali m26 lineamodel con mensola 1970 per il diorama a cui sto lavorando.

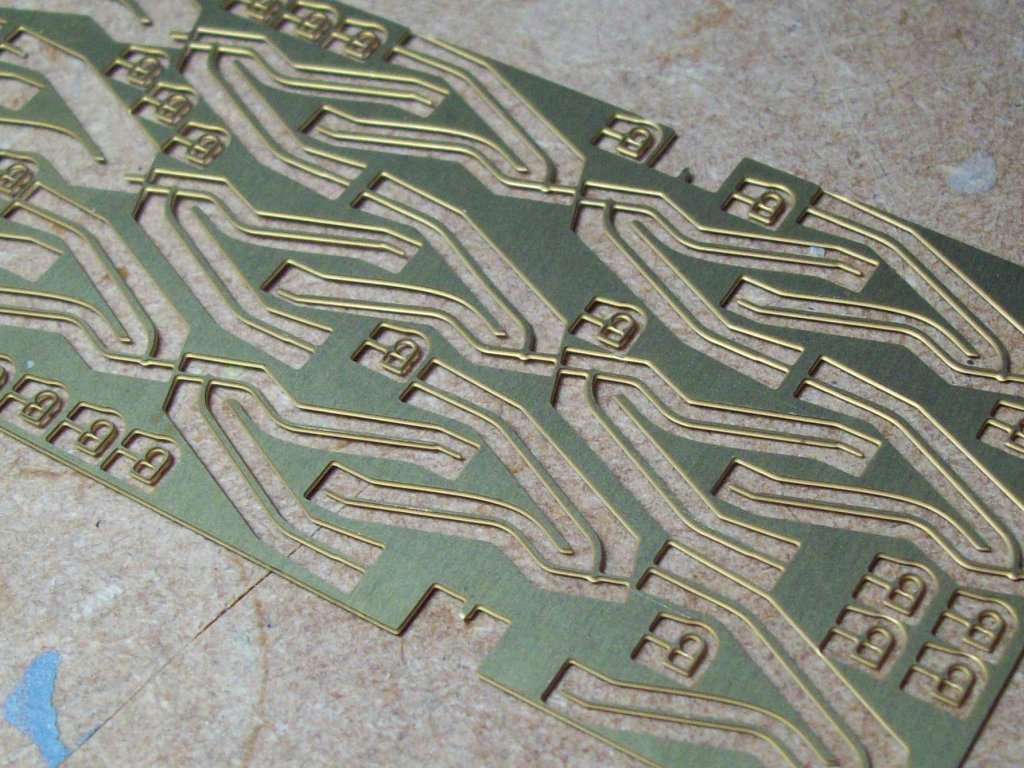

Sono molto belli e realistici (un po' complicati da montare, ma vabbe'), l'unico problema che ho notato è che le parti fotoincise (in particolare il foglio delle mensole) sembrano non ben allineate, in pratica in sezione tutti i pezzi hanno una sorta di gradino, come se non avessero allineato bene le lastrine per la fotoincisione e quindi la metà superiore sia mal allineata con l'inferiore. E' possibile ripulire i pezzi con il minitrapano, ma è decisamente un'operazione lunga e noiosa... prima di prenderne altri per il plastico che sto progettando volevo capire: è un difetto comune oppure ho beccato un lotto sfortunato?

ciao hai provato a chiedere direttamente a loro? sono sempre molto disponibili! non conosco l'articolo che hai preso ma magari loro sapranno darti le delucidazioni del caso! Ciao ciao

Se ho capito bene il quesito.... è normale che siano così!
I pezzi fatti in fotoincisione, specialmente quelli di spessore maggiore, soffrono del fatto che l'incisione chimica non è precisa come quella di una lama, non è perfettamente verticale: in pratica il profilo presenta una curvatura verso metà dello spessore, creando la caratteristica punta al centro della lastra.

Con la fotoincisione è praticamente impossibile eliminare questo effetto, a seconda della lavorazione può essere più o meno evidente, ma non è eliminabile.

saluti

Max

Mi "intrufolo" nel discorso approfittando per rivolgere una preghiera a Linea Model: anni fà (molti) presi alcuni pali M26 in kit, ne ho riordinati altri da poco ed ho notato, con molto dispiacere, che questi ultimi non hanno più il foro sul quale doveva essere saldata la mensola, ciò comporta dover fare il foro (senza trapano a colonna la vedo dura) e quindi una complicazione non da poco, è possibile tornare ai pali "di una volta"????
Grazie

Quoto in pieno, io ne ho montati una ventina ed alla fine li saldo utilizzando la boccoletta reggimensola, perché il palo forato si indebolisce, tanto che, qualcuno, dopo averlo montato si è spezzato nella parte superiore.

Michele.

No, quello per me non è un problema. Certo forarli non è semplicissimo, ho pure dovuto prendere delle punte apposite da 0,90 perchè non ne avevo. Però facendo prima un foro "esplorativo" da 0,4 mettendo un pezzo di nastro di carta per non far slittare la punta e allargando poi il foro al diametro giusto (senza arrivare dall'altra parte) la giunzione è bella solida. Sta quasi fermo solo con l'incastro, poi ovviamente viene rafforzato dal morsetto fotoinciso e dall'incollaggio (bicomponente, non li ho saldati).

Sulle mensole fotoincise invece, proverò a chiedere a loro, perchè un filo di "bava" ci sta, ma qui siamo un po' oltre, c'è proprio uno scalino...

Dalla tua foto, e dopo il controllo fatto sui miei pali, ho avuto la conferma che il problema è quello che ho descritto sopra...

E' un problema tipico del procedimento costruttivo, può essere più o meno accentuato, ma non è eliminabile: ho molti kit in ottone (sia di LM che altri) e tutti hanno questo 'difetto'. Maggiore è lo spessore più è evidente (e probabilmente dannoso!).

Saluti

Max

Ma ora le mensole del tipo 1970 sono fotoincise???

Esatto, e diventa fastidioso già con spessori di 2/10.

Ciao a tutti.
Mi intrufolo anche io, mettendo i miei due centesimi di esperienza ( è dal 1993 che ho a che fare conle fotoincisioni ).
Il processo di fotincisione prevede che la lastra venga aggredita dall'acido che agisce sulle due facce, il fronte ed il retro.
Quando l'acido ha perforato la lastra, come è già stato correttamente detto rimane un residuo di metallo centrato sullo spessore della lastra tanto più evidente quanto maggiore è lo spessore della lastra. E' un limite della tecnologia della fotoincisione e non ci si può fare nulla. E'come se si tagliasse una lastra tenendo il coltello non perpendicolare alla lastra stessa,ma inclinato. Il profilo del taglio è a punta.
Ora, non sempre l'incisione viene equilibrata al 50% davanti ed al 50% dietro. Talvolta, per ottenere certi particolari su determinati spessori, il committente dice al fotoincisore di incidere più o meno sul fronte, e rispettivamente meno e più sul retro. Certi fotoincisori annotano sulle pellicole codici tipo 55-45 oppure 40-60 oppure ancora 60-40. L'operatore saprà pertanto regolare il processo di incisione chimica in funzione delle richieste delcommittente. Quando l'incisione è "squilibrata", il residuo che rimane è molto più evidente.
Poi c'è anche il problema che durante la manipolazione della lastra inserita nella pellicola per sensibilizzare il fotoresist, potrebbe che i due lati della pellicola vadano fuori registro, ed allora abbiamo un'incisione sfalsata tra i due lati. Altro caso potrebbe essere che il fotolito o il fotoincisore accoppino male il fronte ed il retro della pellicola ed anche in questo caso si ha un'incisione sfalsata.
Al momento non ho possibilità di inserire foto, ma ho delle lastre con cui posso esplicitaremeglio le varie casistiche di errore.
Spero di essermi spiegato chiaramente e di essere stato di aiuto.
Ciao a tutti.
Guido

Ciao hai più chiesto chiarimenti?
Cosa ti hanno detto? Da ora le mensole sono fotoincise?

Grazie!

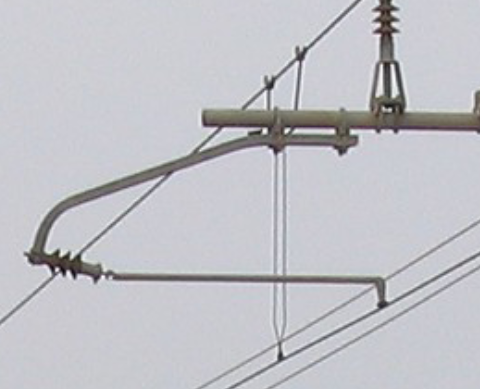

Chiedo scusa se mi permettete....ma vedendo la foto al vero la mensola 1970 è piatta quindi a mio parere è più giusto che sia fotoincisa e non in fusione. ..

Per quanto riguarda il foro credo lo abbiano eliminato per permettere di giostrare un po di più con l'altezza e perché se è vero che si spezza è un palo buttato. ....

Ciao!

Una critica che farei a linea model sulla riproduzione di questi bracci di poligonazione, è sul fatto che viene riprodotto il modello più vecchio con le zampe di ragno piegate e non quelle dritte.
