Ciao
Il Relè Roco 10019 è adatto per la realizzazione di un sistema di blocco automatico analogico’
grazie

Ciao grazie dell'informazione. Ma la domanda qual è?

Inviato dal mio AND-THE-QUESTION-IS utilizzando Tapatalk

Si.

Era la domanda, ho omesso il “?”....

Vorrei realizzare un sistema di blocco automatico al plastico.
Per chi ha usato questo tipo di relè è possibile avere uno schema dei collegamenti elettrici da fare con i binari ed i reed?
Grazie

Ma Roco che propone quell'aggeggio per realizzare il BA non fornisce uno schema di base ?

In pratica ne vorrei acquistare 4 e non so se nella confezione esiste o meno lo schema di collegamento per realizzare il blocco automatico....

Lo schema e' impresso sulla parte superiore del rele'



Antonello

Se unisci le informazioni di questo diagramma con lo schema del rele' ottieni quello che desideri.

Antonello



(da ferromodellismo.org)

Dici che e’ facile?
Il rele’ Roco ha 4 morsetti con 3 uscite cadauno.....spero di non fare casini....

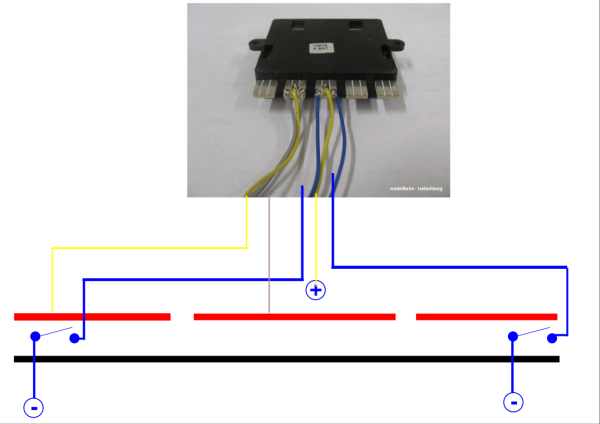

questo e' lo schema piu' semplice che mi viene in mente:

- due reed in mezzo alle rotaie alla distanza desiderata, uno che ferma il treno
ed uno che lo fa ripartire attivando le due bobine del rele'

- un contatto del rele' che porta/toglie corrente al tratto isolato

Due treni si rincorrono senza tamponarsi se la distanza fra i contatti e' opportuna.

Antonello

Un BA con caratteristiche del tutto simili, ovvero "entry level" (piuttosto penoso...) lo si faceva anche col relè bistabile 4206 di Rivarossi 50 anni fa...

E il cavo grigio quale sarebbe?

Oggi come sistema più evoluto cosa si potrebbe proporre?

Il blocco automatico quello è e quello resta.
Da come si intende dalle tue parole direi proprio che non sei pratico di elettricità. Conviene che ti fai aiutare da qualcuno che né mastica.
Lo schema proposto da Antonello è il più semplice e affidabile possibile.
Si possono fare anche circuiti diversi con apparecchiature diverse, ma poi bisogna essere padroni dell'elettrotecnica e della logica elettronica digitale: che non centra niente con il DCC.

Ok , ma il cavo grigio quale è?
