Contando i buchi di quelle fatte su 1000 fori direi 5 x 4 cm.

esattamente 53 x 49.



Non ho tenuto gli scontrini, ma sul sito c'è la funzione "parcheggio" dove si può costruire l'elenco degli oggetti di ogni spedizione.

Ti ringrazio per le misure;

Non è che potresti via Mp inviarmi dove acquisti i componenti?

Massimo

Usando altri componenti le dimensioni della sonda possono essere anche sensibilmente ridotte.

Invece dei 4 diodi questo ponte (2,3 A anziché 3):

http://www.tme.eu/it/details/b125d2a-di ... r/b125d2a/

Invece del relè Finder questo microrelé, (ovviamente non più 8 A ai contatti, ma uno è già troppo):

http://www.tme.eu/it/details/a-12w-k/re ... akamisawa/

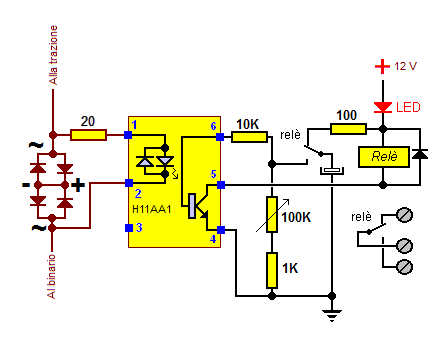

Il tutto potrebbe essere qualcosa del genere:

Più il condensatore è grande, più alto sarà il ritardo alla caduta del relè, che potrà essere diminuito con il potenziometro.

Ho fatto un promemoria sul nostro sito, perché se fra qualche tempo ci devo rimettere le mani, sicuramente non mi ricordo cosa ho fatto.

Questo serve anche ad altri che devono lavorarci oltre a me.

http://www.laporrettana.it/modellismo/modellismonf.htm

Cliccare su "l'impianto elettrico"

Ottimo e molto ben documentato.

Viste le dimensioni del mio costruendo plastico con sezioni di blocco non molto lunghe ed il ridotto parco rotabili, sicuramente non avrò doppie trazioni nè carrozze illuminate, sarebbe possibile adattarne il funziomento con sole tre zone per ogni sezione ?
E nel caso quali modifiche si dovrebbero apportare ?

Molte grazie

Luigi

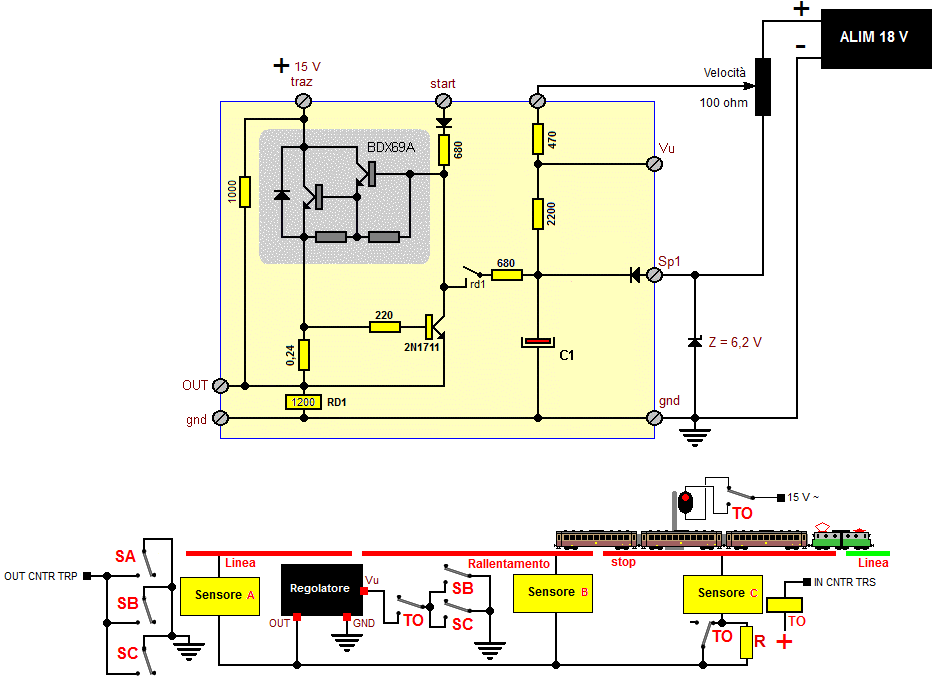

Tenendo sempre presente che l'impianto è valido per un anello in cui i treni si rincorrono, una versione semplificata potrebbe essere questa, sempre non provata, quindi i rischi di qualche problema ci sono.

Grazie Marcello,
si, confermo che si tratta di un anello. Sulla base delle tue indicazioni ora provo a ridisegnare i vari collegamenti tra regolatore e i sensori.

Luigi

@ Gigi 53.

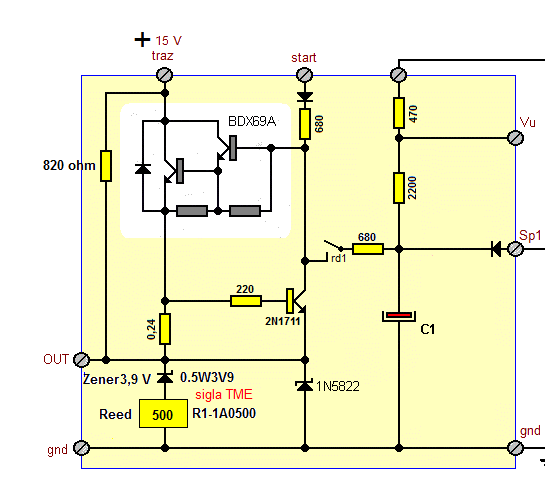

Lo schema modificato è questo, il relé ha la sigla TME a destra, così come lo zener.

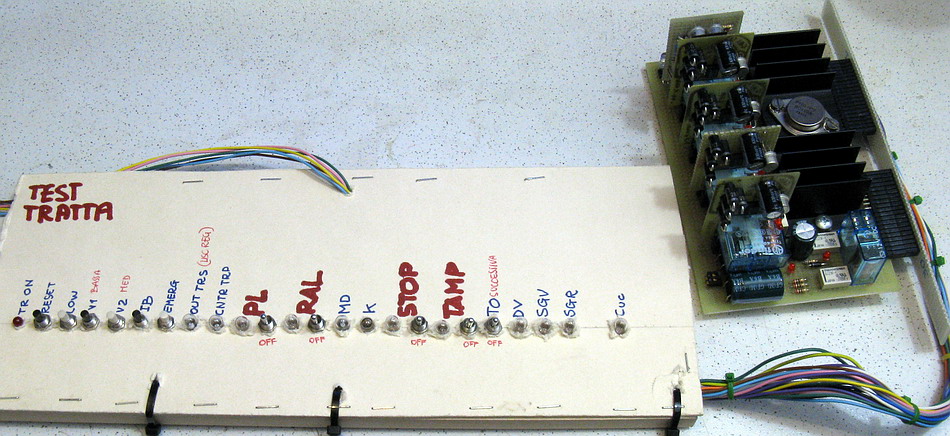

Da un pezzo di cartone un rozzo apparecchio prova per i circuiti di tratta.

Bello il "simulatore" !

ciao


questi schemi elettrici che utilizzate per il plastico sono per l'utilizzo in analogico oppure possono essere utilizzati anche per il digitale????

Per quel poco che ci ho capito... il sistema è assolutamente analogico ma permette la commutazione al digitale, ovvero si esclude tramite relè apposito permettendo il "passaggio" del digitale ma perdendo ovviamente tutti gli automatismi.

Il funzionamento in digitale è possibile, l'unica cosa che non funziona è il rallentamento davanti ad un segnale rosso. L'impianto è progettato per l'analogico, il digitale funziona con questa limitazione. Naturalmente se a circolare è un solo convoglio, non ci si accorgerà di nulla, poiché trova sicuramente tutti i segnali verdi.

La stazione d'energia, con alimentatori commerciali PWM.



Lo schema a blocchi semplificato, con minor peso ed ingombro.
