Ciao,
ho ingrandito l'immagine del sito Almrose il mio pcb è diverso nella parte dx dove cìè scritto V+ ho il led e ci sono dei componenti che sul sito non sono presenti quindi deduco che il mio è un aggiornamento del pcb.
Grazie

Mario

Ciao,
quello che mi interessava è sapere come assegnare Au3 ad un tasto funzione dato che io non riesco la mia procedura è errata volevo capire come fate voi.
Ciao

Mario

Tu che hai fatto per cercare di abilitarlo?



Chi ti ha detto questa cosa? L'esu V4 DCC funziona in tutt'altra maniera.

Ti butto li una possibile soluzione ma ci sono dei grossi SE ... infatti potrebbe dipendere (o interferire) dall'impostazione di fabbrica del tuo decoder e/o dagli smanettamenti cha hai fatto (anche se hai resettato).
Ad ogni buon conto la seguente sequenza di cv dovrebbe associare Aux3 a F5 (primo tasto libero nella tabella di associazione del V4):
CV31 = 16
CV32 = 2
CV490 = 16
CV506 = 16

Certo questa storia di una diversa versione del PCB un po' mi "stona" ... peraltro Almrose non sarebbe nuova a queste alzate d'ingegno... ma, mi chiedo, perché non realizzare allora anche l'altra luce cabina su Aux4?

Vedi di impegnarti a mettere (o a mandarmi per email) una foto del PCB ... sono curioso anche di vedere se hanno amplificato l'uscita oppure l'hanno utilizzata "nativa" (le uscite logiche non lavorano con il filo Blu, +16V, ma si riferiscono alla massa, +5V quano attive, per cui ci vuole una circuiteria del tutto diversa).

Ciao,
causa lavoro ti rispondo solo adesso intanto grazie dei suggerimenti ma avevo provato con quei valori e sai cosa mi è successo continuando e riprovando mi si è incasinata la Twin Center la spia rossa adesso da F5 in poi inizia a lampeggiare anche se tutto funziona non va in protezione le loco girano ma la luce lampeggia fino a che non ripristino spegnendo le funzioni da f5 in poi mannaggia a questa elettronica di m.....a.
Se riesco in qualche modo ti faccio avere le foto.
Grazie

Mario

Ciao,
dove prendo la tua mail? Così ti mando sia la foto del pcb che le spiegazioni del "famoso" foglietto d'istruzione.
Ciao

Mario

Ciao,
non riesco con questi settaggi che mi hai suggerito provo a cambiare qualcosa.
Ciao

Mario

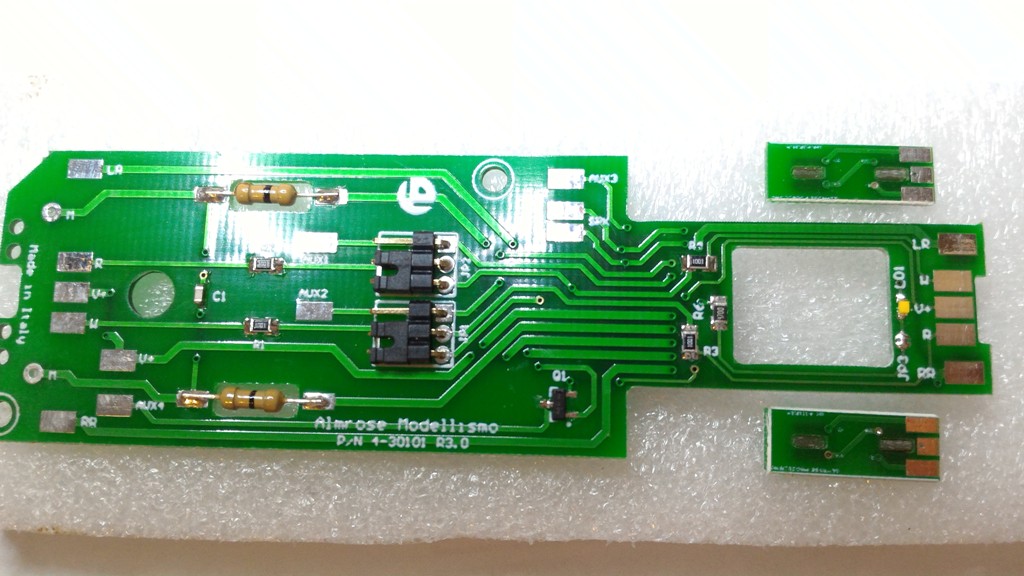

Il pcb in oggetto è una nuova versione...
l'ho acquistato a Verona ma non l'ho ancora installato.

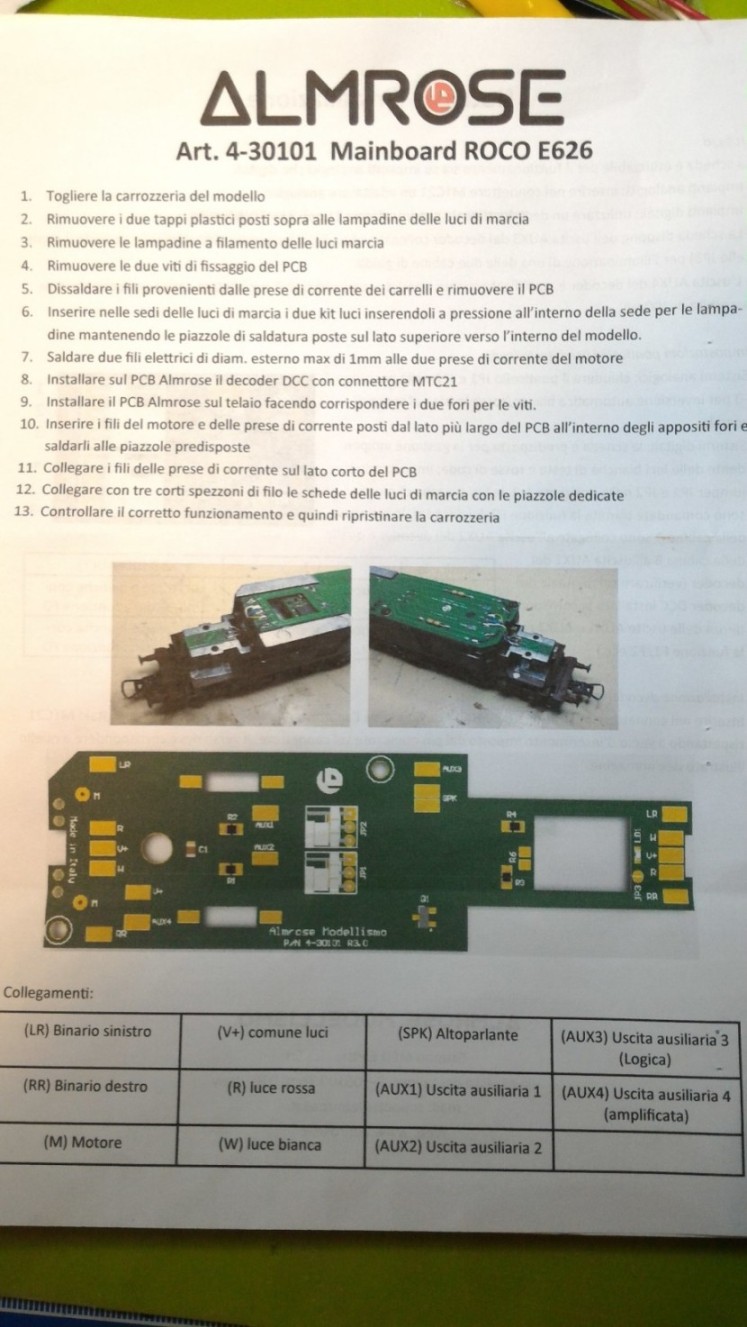

allego foto, spero siano sufficientemente chiare, nonostante la riduzione.

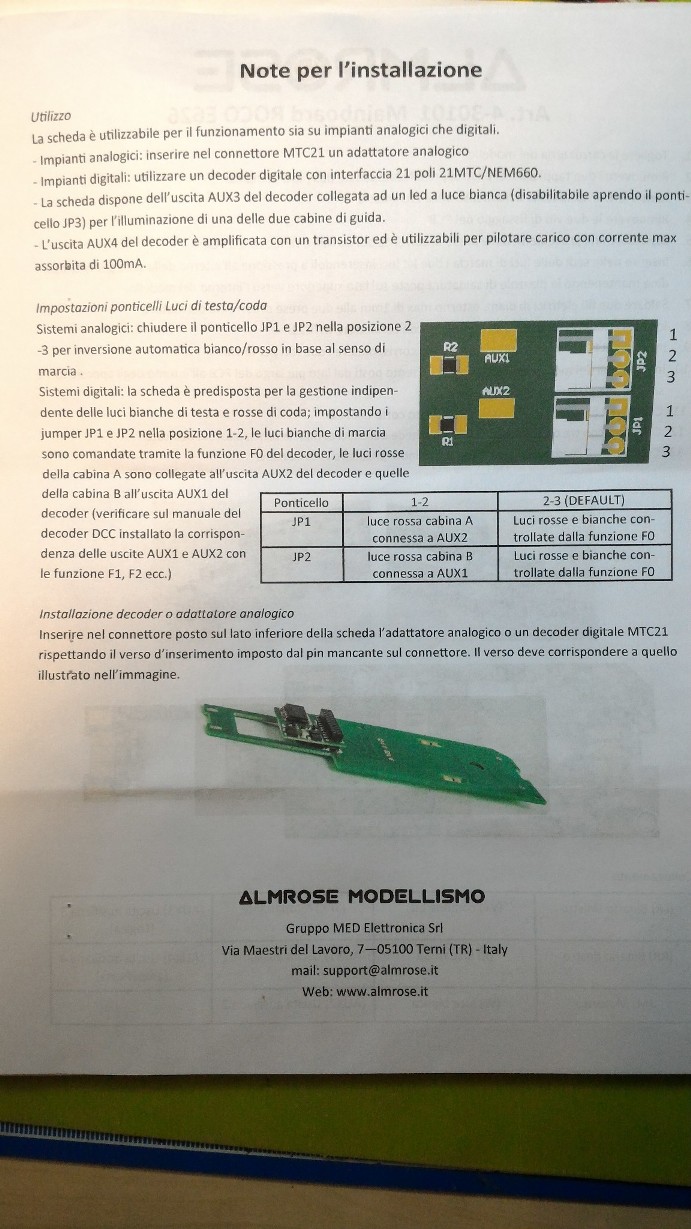

Credo che le spiegazioni chiariscano il problema.
saluti Adriano

Ciao,
bravo Adriano era quello che volevo fare ma non sapevo come fare.
Grazie

Mario

E bravi questi di Almrose (mi devono sempre spiegare perché un led solo ... ma vabbè).

Certo che se non pubblicano le novità nemmeno sul loro sito poi le brutte figure sono in agguato .

Comunque ... da quel che leggo e vedo hanno fatto una cosa un po' strana: il led c'è e sembra pilotato direttamente da AUX3 (logica) mentre hanno previsto un amplificazione per AUX4.

Prendo atto di aver comprato (da un negoziante incolpevole) un pcb obsoleto ...

Ciao,
Zampa ti ho mandato le foto anche se Adriano le ha messe sul forum.
Ma perché il mio led non si accende? A parte che si è incasinata la centralina o il decoder adesso provo con un altro ma doveva essere semplice accenderlo. Per il secondo decoder dovrebbe essere semplice saldarlo ( o incollarlo) in un punto del pcb per illuminare l'altra cabina.
Io aspetto i vostri suggerimenti prima di incasinare un secondo decoder.
Ciao

Mario

Perchè non si accende?

Bella domanda ... escludendo che il led sia bruciato o il circuito del tutto cannato, potrebbe essere perché:
1) il decoder non ce la fa a pilotarlo (è una uscita logica ... e non è garantito da nessuno standard che deve essere capace di erogare quei 3-5 mA necessari a illuminare il led);
2) le istruzioni sono errate e il jumper che controlla quel led deve essere messo al contrario.
3) Aux3 non è attiva ... negli ESU v4 dcc fino a qualche mese fa bisognava associare l'uscita ad una funzione poi, nelle ultime produzioni, le cose sono cambiate e risulta già associata a F5 (in ogni caso le cv da cambiare che ti ho dato qualcosa dovrebbero fare ... a meno che la tua centralina non riesca a impostare CV oltre la 255).

Questo quanto mi viene in mente ... ma senza poter fare prove e misure difficile fare una diagnosi.

Ciao,
penso di aver incasinato il decoder e nemmeno col reset si riprende. Provo a sostituirlo e vi faccio sapere. Intanto aspetto le vostre prove.
Una domanda per utilizzare l'aux4 basta saldare un led nella piazzola dedicata da una parte e l'altro capo a V+ e assegnare per es. a f6 oppure avete una soluzione migliore?
Ciao

Mario

Per il reset rifallo ma così (+ sicuro): cv8=8 e immediatamente togli la loco dalla rotaie (oppure scollega i fili) per una 30 di secondi. Dopodiché prova F5 senza altre modifiche ... magari ti dice bene. Se non va prova ancora con le cv che ti avevo scritto sopra. se non va ancora non so più ...

Per Aux4 e il led ci vuole anche una resistenza in serie tra il v+ e il led (da 1500 - 2200 ohm) inoltre per abilitare l'uscita su F6 ci può volere anche:

CV31 = 16,
CV32 = 3
CV266 = 32
CV282 = 32

Ciao,
ho riprovato a fare il reset e a reimpostare le cv ma nulla, allora ho provato in analogico con i "tappi" che avevo a disposizione ma nulla non si accendono nemmeno le luci ma ci stà possono avere collegamenti interni diversi. La cosa che mi rimane da fare è cambiare decoder e riprovare se non va il terzo faro allora è invertito qualcosa.
Ciao

Mario

Certo che mettere il decoder SOTTO il pcb non è il massimo.... dicevo prima che uno dei vantaggi di queste piastre è poter cambiare agevolmente il decoder, ma se uno la deve smontare, con il rischio di staccare i fili, il vantaggio non c'è...
